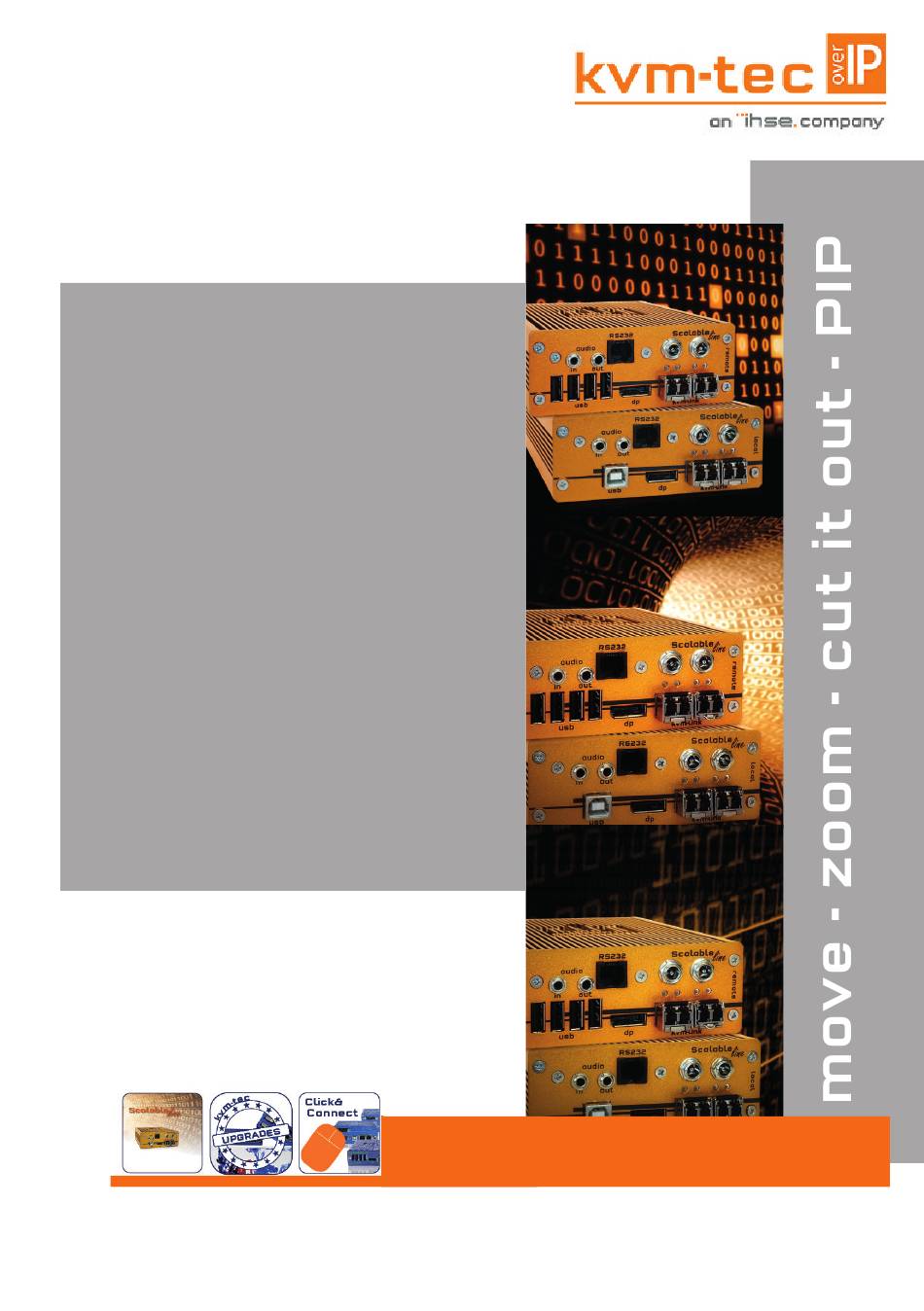

Scalable
Manual
ScalableLine
4K/5K:
KT - 6990L - ScalableLine
Local
KT - 6990R - ScalableLine
Remote
Full HD:
KT - 6026L -
fer oder
KT - 6024L -
KT - 6990R -
mote
Special Version für Videowall
Funktion
KT - 6991L Scalable Videowall
KT - 6991R Scalable Videowall
4K & Full HD
Free scalable
V110922
Druckfehler, Irrtümer und technische Änderungen vorbehalten
line
MAXfl ex Dual Kup-
MAXfl ex Dual Fiber
ScalableLine Re-
Multiview Systeme
www.kvm-tec.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ihse kvm-tec ScalableLine 4K SET
Inhaltszusammenfassung für Ihse kvm-tec ScalableLine 4K SET
- Seite 1 Scalable line Manual ScalableLine 4K/5K: KT - 6990L - ScalableLine Local KT - 6990R - ScalableLine Remote Full HD: KT - 6026L - MAXfl ex Dual Kup- fer oder KT - 6024L - MAXfl ex Dual Fiber KT - 6990R - ScalableLine Re- mote Special Version für Videowall...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS 1. Einführung 3.4 Settings 3.4.1 DDC Settings 1.1 Verwendung 3.4.2 Auswahl des Tastatur Layouts 1.2 Sicherheitshinweise 3.4.3 Keyboard shortcuts 1.3 Technische Spezifikationen 3.4.4 Mouse Settings 1.4 Produktelemente 4K 3.4.5 Local Settings 1.5 Produktelemente Full HD 4. Global Settings 1.6 Bedeutung der LED Indikatoren 5. - Seite 3 INHALTSVERZEICHNIS SCALABLELINE 9. Switch Spezifi kationen the new KVM Dimension 9.1 Switche Die intelligente Software kvm-tec Switching Manager ermöglicht ein komfortables Ma- nagement und eine intuitive Bedienung der KVM Extender im Switching System. Für die 10. Garantie Inbetriebnahme und Bedienung der Software ist ein Windows PC oder Tablet mit Netz- werk-Schnittstelle im Netzwerk erforderlich.
-
Seite 4: Einführung
1. EINFÜHRUNG 1. EINFÜHRUNG 1. EINFÜHRUNG Herzlichen Glückwunsch zum Kauf Ihres neuen ScalableLine KVM Extenders. Sie haben 1.1 VERWENDUNG einen hochwertigen Extender gekauft. Diese Anleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Informationen zur Sicherheit, Anwendung und Entsorgung für jeden Dieses Produkt ist für den professionellen Gebrauch bestimmt, um USB - und Videosignale Anwender des ScalableLine KVM Extenders. -
Seite 5: Sicherheitshinweise
1. EINFÜHRUNG 1. EINFÜHRUNG 1.2 SICHERHEITSHINWEISE • Verwenden Sie das Gerät mit einer geeigneten, ordnungsgemäß installierten und leicht zugänglichen Netzsteckdose. WARNUNG! Bitte lesen und befolgen Sie alle Sicherheitshinweise . Ziehen Sie den Netzstecker bei Gewitter oder bei Nichtgebrauch. • Folgen Sie allen Anweisungen. Dadurch werden Unfälle, Brände, Explosionen, •... -
Seite 6: Technische Spezifikationen
1. EINFÜHRUNG 1. EINFÜHRUNG 1.3 TECHNISCHE SPEZIFIKATIONEN 1.4 PRODUKTELEMENTE 4K Type: ScalableLine 4K SET Remote Extender (CON) ScalableLine Full HD SET Modell: 4K Extender DP1.2 Stromversorgung 2 x 12 VDC 2 A Netzteil externes Netzteil Versorgungstoleranzen DC: +20% / -15% Redundante Stromversorgung 12 V2A>2A... -
Seite 7: Produktelemente Full Hd
1. EINFÜHRUNG 1. EINFÜHRUNG 1.5 PRODUKTELEMENTE FULL HD Local Extender (CPU) Remote Extender (CON) Name Funktion Audio in Audio in vom PC Name Funktion Audio out Audio out zum PC RS232 RS232 plug Audio in Audio in vom Mikrofon Verbindung für 12V/2A Stromversorgung 1 Audio out Audio out zum Lautsprecher Verbindung für 12V/2A Stromversorgung 2... -
Seite 8: Bedeutung Der Led Indikatoren
1. EINFÜHRUNG 1. EINFÜHRUNG 1.6 BEDEUTUNG DER LED INDIKATOREN Local Extender (CPU) LED Status Update: Farbe Anzeige des Lichtes Autoupdate Modus schnell blinkend Update läuft leuchtend Update fehlgeschlagen leuchtend Update erfolgreich Bedeutung LED Anzeigen Farbe Anzeige des Lichtes Bedeutung leuchtend nur Netzwerkverbindung vorhanden schnell blinkend keine aktive Verbindung... -
Seite 9: Extender Installation
2. EXTENDER INSTALLATION 2. EXTENDER INSTALLATION 2. EXTENDER INSTALLATION 2.1 AUSPACKEN UND ÜBERPRÜFEN DES INHALTES 2.2 INSTALLATION DES EXTENDERS Vor dem ersten Gebrauch sollte das Produkt auf Beschädigungen überprüft werden. Bei WARNUNG! Lesen und befolgen Sie alle Sicherheitshinweise, bevor Sie das Produkt installieren. Transportschäden sofort den Spediteur benachrichtigen. -
Seite 10: Quickinstallation Scalableline 4K/5K
2. EXTENDER INSTALLATION 2. EXTENDER INSTALLATION 2.3 QUICKINSTALLATION SCALABLELINE 4K/5K 2.4 QUICKINSTALLATION SCALABLELINE FULL HD Netzteil Netzteil für Netzteil für für 12V 3A 12V 3A 12V 3A Netzteil RS232 für 12V 3A RS232 plug plug RS232 RS232 plug 10G Switch plug 10G Switch Duplex multimode... -
Seite 11: Inbetriebnahme
2. EXTENDER INSTALLATION 2. EXTENDER INSTALLATION 2.5 INBETRIEBNAHME 2.7 ENTFERNEN EINES FIBERKABELS Zur Inbetriebnahme des Systems: Zum Entfernen eine Fiberkabels: 1. Stellen Sie sicher, das der Monitor und der Computer eingeschaltet sind. • Drücken Sie die Verriegelung nach unten und ziehen Sie das Kabel langsam heraus. 2. -
Seite 12: Bewährtes Verfahren Bei Windows
2. EXTENDER INSTALLATION 2. EXTENDER INSTALLATION 2.8 BEWÄHRTES VERFAHREN BEI WINDOWS 10 Ausschalten des USB Power Safe Mode: 22 | kvm-tec kvm-tec | 23 Druckfehler, Irrtümer und technische Änderungen vorbehalten Druckfehler, Irrtümer und technische Änderungen vorbehalten... -
Seite 13: Hauptmenü & Einstellungen
2. EXTENDER INSTALLATION 3. HAUPTMENÜ & EINSTELLUNGEN 3.1 ZUGANG ZUM HAUPTMENÜ Verwenden Sie den Monitor und die Tastatur, um auf das Hauptmenü zuzugreifen. Zugang zum Hauptmenü 1. Stellen Sie sicher, dass die Extender, Monitore und der Computer eingeschaltet sind. Drücken Sie die Scroll-Lock-Taste fünfmal hintereinander. Das Hauptmenü und die Übersicht der Untermenüs werden angezeigt. -
Seite 14: System Status
3. HAUPTMENÜ & EINSTELLUNGEN 3. HAUPTMENÜ & EINSTELLUNGEN 3.2. SYSTEM STATUS 3.4 SETTINGS Durch Drücken der Taste „S“ oder durch Auswahl der Pfeilttasten gelangen Sie in das Status Durch Drücken der Taste „G“, oder durch die Auswahl der Pfeiltasten gelangen Sie in das Menü Menü, in dem Sie Informationen über Hard- und Softwareversionen, sowie die aktivierten Upgrades bekommen. -
Seite 15: Ddc Settings
3. HAUPTMENÜ & EINSTELLUNGEN 3. HAUPTMENÜ & EINSTELLUNGEN 3.4.2 AUSWAHL DES TASTATUR LAYOUTS 3.4.1 DDC SETTINGS Durch Drücken der Taste „K“, oder durch die Auswahl der Pfeiltasten gelangen Sie in das Menü Auswahl Tastatur Layout . Definition der verwendeten DDC Informationen im PC: Im Menü... -
Seite 16: Keyboard Shortcuts
3. HAUPTMENÜ & EINSTELLUNGEN 3. HAUPTMENÜ & EINSTELLUNGEN 3.4.3 KEYBOARD SHORTCUTS Durch Drücken der Taste „S“, oder durch die Auswahl der Pfeiltasten gelangen Sie in das Menü Keyboard Shortcuts. Wollen Sie einen der Shortcuts verändern, müssen Sie den zu dem Shortcut angegebenen Buchstaben drücken. -
Seite 17: Local Settings
3. HAUPTMENÜ & EINSTELLUNGEN 4. GLOBAL SETTINGS 3.4.5 LOCAL SETTINGS 4. GLOBAL SETTINGS Durch Drücken der Taste L , oder durch die Auswahl der Pfeiltasten gelangen Sie in das Menü Local Settings Durch Drücken der Taste „F“ gelangen Sie zu den Global Settings. Mit der Taste L öffnen Sie die Local Settings. -
Seite 18: Window Setup
5. WINDOW SETUP 5. WINDOW SETUP 5.1 WINDOW ERSTELLEN Mit folgender Kombination - Strg + Alt + Linker Mausklick - wird das erste „default“-Fenster aktiviert, das auf eine Auflösung von 800x600 px eingestellt ist. Die maximale Anzahl von Fenstern, die Sie auf einem skalierbaren 4K-Gerät aktivieren können, beträgt 16. -
Seite 19: Verbinden Von Locals Mit Fenstern Innerhalb Des Fensterbearbeitungsmodus
5. WINDOW SETUP 5. WINDOW SETUP 5.5 VERBINDEN VON LOCALS MIT FENSTERN 5.6 WINDOWS-SPECIFIC OSD FOR CONFIGURING THE INNERHALB DES FENSTERBEARBEITUNGSMODUS INDIVIDUAL WINDOWS In the Switching list press the E key for Extended Settings Der Anschluss an Locals ist so einfach wie bei jedem anderen kvm-tec Extender Wie es funktioniert: Zeigen Sie mit der Maus auf das Fenster, zu dem Sie eine Verbindung herstellen möchten... -
Seite 20: Pflege Und Entsorgung
6. PFLEGE UND ENTSORGUNG 7. SUPPORT & FIRST AID First 6. PFLEGE & ENTSORGUNG 6.1 PFLEGE DES EXTENDERS Videofehler kein Strom USB funktio- (Streifen im ACHTUNG! Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel. Verwenden Sie keine kein Video Tücher, Alkohole (z.B. Spiritus) oder Chemikalien, da diese die Oberfl äche beschädigen können. Überprüfen Sie, Überprüfen Sie, Sind die USB... -
Seite 21: Kabelspezifikationen
7. SUPPORT & FIRST AID 8. KABELSPEZIFIKATIONEN Fehler Problem Lösung 8. KABELSPEZIFIKATIONEN FIBER KABEL LED leuchtet Die Geräte haben Ist die Stromversorgung angeschlossen? Device angeschlossen nicht keinen Strom LED leuchtet Keine Verbindung Checken Sie, ob das RJ45/ Netzwerk Kabel angeschlossen ist. (Sie hören ein klickendes 8.1 MULTI-MODE (STANDARD) zwischen lokal Geräusch, wenn es eingerastet ist) -
Seite 22: Switch Spezifikationen
10. GARANTIE 9. SWITCH SPEZIFIKATIONEN WARRANTY 10. GARANTIE 9. ANFORDERUNGEN NETZWERK SWITCH Das gesamte Switching Netzwerk System benötigt ein eigenes separates Netzwerk. Aus Die Garantiezeit beträgt 24 Monate ab Kaufdatum. Die Garantie erlischt im Falle von: Sicherheitsgründen kann es nicht in ein bestehendes Firmennetzwerk integriert werden. •... - Seite 23 Phone: 0043 (0) 2253 81 912 Email: sales@kvm-tec.com Email: support@kvm-tec.com Web: www.kvm-tec.com Unsere neuesten Updates und FAQs finden Sie auf unserer Homepage: https://www.kvm-tec.com/support/overview-support/ KVM-TEC IHSE GmbH IHSE USA LLC IHSE GMBH Asia IHSE China Co.,Ltd Gewerbepark Benzstr.1 1 Corp.Dr.Suite 158Kallang Room 814...
