Bluetti AC180P Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Bluetti Anleitungen
  4. Tragbare Generatoren
  5. AC180P
  6. Benutzerhandbuch

Bluetti AC180P Benutzerhandbuch

Tragbare powerstation
Vorschau ausblenden Andere Handbücher für AC180P:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AC180P
Portable Power Station
User Manual
Please read this manual carefully before use and keep it for future reference.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bluetti AC180P

Inhaltszusammenfassung für Bluetti AC180P

  • Seite 1 AC180P Portable Power Station User Manual Please read this manual carefully before use and keep it for future reference.
  • Seite 2 Warning 1. Charge the unit before first use. 2. Do not use solar panels with open circuit voltage higher than 60V. Solar input voltage range for the unit is DC 12V~60V. 3. Charge the unit when the SoC drops below 5%. If the SoC drops to 0, power off the unit and charge it for at least 30mins before restarting.
  • Seite 3 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.

  • Seite 4: Inhaltsverzeichnis

    Contents Safety Instructions General Safety Handling Storage and Usage What’s In The Box Product Overview Diagram Specifications Operation Buttons LCD Screen Charging Discharging BLUETTI App Appendix FAQs Troubleshooting Abbreviations...

  • Seite 5: Safety Instructions

    The Safety Requirements provided herein are for illustrative purposes that include but are not limited to those listed in this manual. Actual operation shall comply with all applicable safety standards. If you have any questions, feel free to contact BLUETTI support or your local BLUETTI dealers. 1.1. General Safety •...
  • Seite 6 It's recommended to grounded this product (via the grounding terminal) before operation. Connect a grounding cable (recommended 14AWG（1.5mm ）/105℃/yellow-green color) to the grounding terminal of AC180P. Fasten the grounding screw (M5*10) to fix the cable. The symbol is intended to alert you to read the instructions before operating and maintenance in the literature accompanying the product.

  • Seite 7: Handling

    It is recommended to charge the unit via an AC source. If charging via solar energy, ensure that your solar system provides an output of more than 100W. BLUETTI shall not be liable for any equipment damage caused by the violation of above instructions.

  • Seite 8: What's In The Box

    2. What’s In The Box Standard Packaging Item Picture Qty. Portable Power Station AC Charging Cable (16AWG, 1800mm) Car Charging Cable (16AWG, 720mm) Solar Charging Cable (16AWG, 1500mm) Grounding screw (M5*10) User Manual JUST POWER ON...
  • Seite 9 Optional (Available on official BLUETTI website) Item Picture TYPE-C Cable (5A/100W, 2m) Cigarette Lighter to 5521 Cable (For 12V devices with 5521 port, such as routers, cameras, etc.) Cigarette Lighter to Clamp Cable (Charging lead-acid battery via the cigarette lighter port)

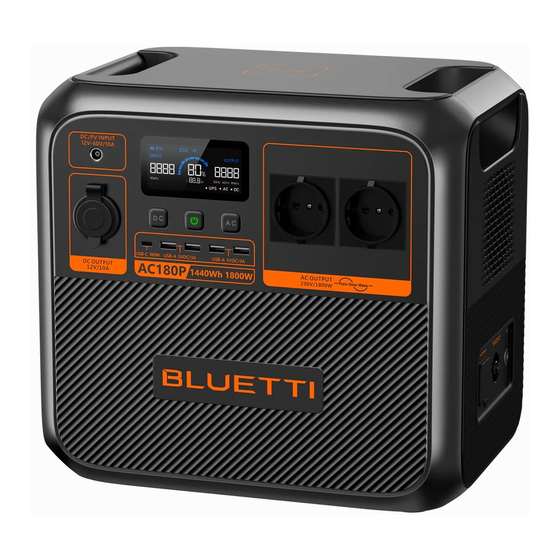

  • Seite 10: Product Overview

    Bluetooth speaker, just to name a few. As for recharging, AC180P takes up to 1440W AC input and 500W DC input, so you’re able to fully charge it in a few hours. It also supports BLUETTI app control - with the Bluetooth connectivity, you can monitor everything that's happening inside and optimize your power usage to your preference.

  • Seite 11: Specifications

    3.2 Specifications Model AC180P Area EU/UK/AU Battery Capacity 1440Wh Cell Type LiFePO Net Weight About 16kg/35.27lbs Dimensions (L*W*H) 340mmｘ247mmｘ317mm/13.39in×9.72in×12.48in Charging Temperature C～40 C/32°F~104°F -20°C～40°C (35°C～40°C: @1500W Max.) -4°F~104°F (95°F~104°F: @1500W Max.) Discharging Temperature (When SOC is 100%, the discharge power at 35°C~40°C can be...

  • Seite 12: Operation

    BLUETTI AC180P has PWR button, AC power button and DC power button. 4.1.1. Power ON/OFF • Press the PWR button to start the AC180P. When AC180P is on, press this button to turn on/off the LCD screen. Press and hold the button for more than 2 seconds to turn off the AC180P.
  • Seite 13 Grid Enhancement mode: By default, the Grid Enhancement mode is disabled. Please turn it on directly in the BLUETTI app. This mode ensures that the AC180P has a stable and continuous AC input, as it allows AC180P to adapt to voltage fluctuations and waveform distortion of an AC source.

  • Seite 14: Lcd Screen

    4.2. LCD Screen ① ⑧ ⑮ Remaining time indicator DC Input Input power ② ⑨ ⑯ Power Lifting mode Bluetooth Battery capacity ③ ⑩ ⑰ AC indicator Wireless charging Output power ④ ⑪ ⑱ DC indicator AC frequency ⑤ ⑫ ⑲...

  • Seite 15: Charging

    Turbo and silent modes can be enabled in BLUETTI app. BLUETTI’s AC charging mode guide is as follows: 1) Turbo charging comes in handy when you need AC180P to be replenished in short time. 2) Standard charging is more friendly to AC180P’s battery.

  • Seite 16: Discharging

    4.4.1.AC Output AC180P has 4 AC output ports (2 ports for EU version), providing a total of up to 1800W AC power. It also can handle a surge of 2700W. 4.4.2.DC Output •...

  • Seite 17: Bluetti App

    2) Load power and operation time are measured in watts and hours. 3) DoD refers to depth of discharge. AC180P works at 90% DoD for longer battery life. η is the conversion efficiency of the inverter, which is larger than 85% for AC180P.

  • Seite 18: Appendix

    Please evaluate the total constant load of your devices. If it doesn't exceed the Max. output power of AC180P (1800W), you can use this power station to run your devices. Note: Some devices with built-in motor/compressor may start at 2-4 times the rated power, which can easily overload the AC180P.

  • Seite 19: Troubleshooting

    -20 C~40 Ensure the PV input voltage is in PV Input overvoltage E033 the range of 12V~60VDC. Others Contact BLUETTI technical support. 5.3 Abbreviations • MPPT: Maximum Power Point Tracking • SoC: State of Charge • UPS: Uninterruptible Power Supply •...
  • Seite 21 AC180P Tragbare Powerstation Benutzerhandbuch Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
  • Seite 22 Warnung 1. Laden Sie das Gerät vor der ersten Verwendung auf. 2. Verwenden Sie keine Solarmodule mit einer Leerlaufspannung über 60V. Der Solar-Ein- gangsspannungsbereich für das Gerät liegt bei Gleichstrom 12V~60V. 3. Laden Sie das Gerät auf, wenn der SoC unter 5% fällt. Wenn der SoC auf 0 fällt, schalten Sie das Gerät aus und laden Sie es mindestens 30 Minuten lang auf, bevor Sie es wieder einschalten.
  • Seite 23 BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Österreich...
  • Seite 24 Inhalt Sicherheitshinweise Allgemeine Sicherheit Handhabung Aufbewahrung und Gebrauch Lieferumfang Produktübersicht Diagramm Technische Daten Bedienung Tasten LCD-Bildschirm Laden Entladen BLUETTI App Anhang Häufig gestellte Fragen Fehlerbehebung Abkürzungen...

  • Seite 25: Sicherheitshinweise

    Die in diesem Handbuch aufgeführten Sicherheitsanforderungen dienen der Veran- schaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler. 1.1. Allgemeine Sicherheit •...
  • Seite 26 • Wenn das Gehäuse des Geräts beim Transport oder im Betrieb bricht, nehmen Sie es nicht in Gebrauch. Wenden Sie sich an den BLUETTI Support oder an Ihren BLUETTI Händler. • Verwenden Sie einen Trockenlöscher, wenn das Gerät Brand gerät.

  • Seite 27: Gesetze Und Vorschriften

    Es wird empfohlen, das Gerät an einer Wechselstromquelle zu laden. Beim Laden mit Solarenergie ist darauf zu achten, dass die Solaranlage mehr als 100 W Leistung liefert. BLUETTI haftet nicht für Geräteschäden, die durch die Missachtung der vorgenannten Hinweise verursacht werden.

  • Seite 28: Lieferumfang

    2. Lieferumfang Standardpaket Position Bild Anz. Tragbare Powerstation AC-Ladekabel (16 AWG, 1800 mm) Autoladekabel (16 AWG, 720 mm) Solarladekabel (16 AWG, 1500 mm) Erdungsschraube (M5*10) Benutzerhandbuch JUST POWER ON...
  • Seite 29 Optional (auf der offiziellen BLUETTI Website verfügbar) Position Bild TYP-C-Kabel (5 A/100 W, 2 m) Kabel Zigarettenanzünder an 5521 (für 12-V-Geräte mit 5521-Anschluss, z. B. Router, Kameras etc.) Kabel Zigarettenanzünder an Klemme (zum Laden der Bleibatterie über die Zigarettenanzünderbuchse) Bleibatterie-Ladekabel...

  • Seite 30: Produktübersicht

    Kopfhörer, Bluetooth-Lautsprecher etc.). Die AC180P verträgt Ladeströme von bis zu 1440 W AC bzw. 500 W DC, sodass sie sich innerhalb weniger Stunden vollständig aufladen lässt. Zudem unterstützt sie die Steuerung mittels BLUETTI App, und dank Bluetooth-Konnektivität können Sie alles überwachen, was im Inneren des Geräts vor sich geht, und Ihren Stromverbrauch nach Belieben optimieren.

  • Seite 31: Technische Daten

    3.2 Technische Daten Modell AC180P Region EU/UK/AU Batteriekapazität 1440 Wh Zellentyp LiFePO Nettogewicht ca. 16kg/35.27lbs Abmessungen (LxBxH) 340mmｘ247mmｘ317mm/13.39in×9.72in×12.48in Ladetemperatur C bis 40 C/32°F bis 104°F -20 bis 40 °C（30-40 °C bei 1500 W Max.） -4°F bis 104°F (86°F-104°F bei 1500W Max.) Entladetemperatur (Wenn SOC 100%, die Entladungsleistung bei 35°C~40°C größer...

  • Seite 32: Bedienung

    Zum Starten der AC180P drücken Sie Ein-/Ausschalttaste (PWR). Bei eingeschaltetem Gerät können Sie mit dieser Taste den LCD-Bildschirm ein- und ausschalten. Zum Ausschalten der AC180P halten Sie die Taste mehr als zwei Sekunden lang gedrückt. • Zum Ein- bzw. Ausschalten des Gleichstromausgangs (Zigarettenanzünder, USB, kabelloses Laden) drücken Sie die DC-Taste.
  • Seite 33 BLUETTI App ein. Im aktivierten Zustand wird das Symbol auf dem Bildschirm angezeigt. In diesem Modus kann die AC180P rein ohmsche Lasten* mit hoher Leistung- saufnahme (≤2700 W) betreiben, während ihre Nennausgangsleistung bei 1800 W bleibt. Hinweis: Der „Power Lifting“-Modus zum Anheben der Leistung ist nicht verfügbar, wenn die AC180P an einer Wechselstromquelle (Steckdose, Generator etc.) geladen wird.

  • Seite 34: Lcd-Bildschirm

    4.2. LCD-Bildschirm ① ⑧ ⑮ DC-Eingang Eingangsleistung Restzeitanzeige ② ⑨ ⑯ Bluetooth Batteriekapazität „Power Lifting“-Modus ③ ⑩ ⑰ Kabelloses Laden Ausgangsleistung AC-Anzeige ④ ⑪ ⑱ Lüfter AC-Frequenz DC-Anzeige ⑤ ⑫ ⑲ ECO-Modus Temperaturalarm AC-Eingang angeschlossen ⑥ ⑬ Schnellladen Kurzschlussalarm ⑦ ⑭...

  • Seite 35: Laden

    Sie den Ladevorgang. Die AC180P unterstützt die Lademodi „Turbo“ (Schnellladen), „Standard“ und „Silent“ (leise). Die Voreinstellung lautet „Standard“. Die Modi „Turbo“ und „Silent“ können in der BLUETTI App aktiviert werden. BLUETTI empfiehlt folgende Modi für das Laden von Wechselstrom: 1)Das Schnellladen („Turbo“) ist vor allem dann praktisch, wenn die AC180P innerhalb...

  • Seite 36: Entladen

    4.3.4. Laden per Generator Schließen Sie die AC180P mit dem AC-Ladekabel an einen Generator an. 4.4 Entladen Die Betriebszeit der AC180P hängt von vielen Faktoren ab, z. B. von der Umgebungstemperatur, der Entladestromstärke, der Batteriekapazität, der Höhenlage und der Beschaffenheit der Last.

  • Seite 37: Voraussichtliche Betriebszeit

    1)Der Eigenverbrauch der AC180P beträgt etwa 15 W. 2)Nutzleistung und Betriebszeit werden in Watt bzw. Stunden gemessen. 3)DoD (Depth of Discharge) steht für die Entladungstiefe. Die AC180P arbeitet mit 90 % Entladungstiefe, damit die Batterie länger hält. η bezeichnet den Umwandlungswirkungsgrad des Wechselrichters, der bei der AC180P mehr als 85 % beträgt.

  • Seite 38: Anhang

    Der ECO-Modus hilft beim Stromsparen und lässt sich am Bildschirm ein- oder ausschalten. Im ECO-Modus schaltet sich der AC-/DC-Ausgang automatisch ab, wenn eine Zeit lang wenig oder gar keine Last an der AC180P anliegt. Sie können die Leistungsschwelle für den AC-Ausgang und den DC-Ausgang für einen Zeitraum von ein, zwei, drei oder vier Stunden auf 15 bis 30 W bzw.

  • Seite 39: Fehlerbehebung

    Darauf achten, dass die E033 Überspannung PV-Eingang PV-Eingangsspannung im Bereich von 12 bis 60 VDC liegt. Technischen Kundendienst von Sonstige BLUETTI kontaktieren. 5.3 Abkürzungen • MPPT: Maximum Power Point Tracking • SoC: Ladezustand (State of Charge) • USV: Unterbrechungsfreie Stromversorgung •...
  • Seite 41 AC180P Station d'énergie portable Manuel d’utilisation Veuillez lire attentivement ce manuel avant d’utiliser l’appareil, puis conservez-le pour vous y référer ultérieurement.
  • Seite 43 BLUETTI vous proposent une expérience écologique exceptionnelle, pour le respect de nos maisons et de notre monde. C’est pourquoi BLUETTI est présent dans plus de 70 pays et a obtenu la confiance de millions de clients à travers le monde. Suède...
  • Seite 44 Table des matières Consignes de sécurité Sécurité générale Manipulation Stockage et utilisation Contenu Présentation du produit Schéma Spécifications Fonctionnement Boutons Écran LCD Charge Décharge Application BLUETTI Annexe Dépannage Abréviations...

  • Seite 45: Consignes De Sécurité

    énumérées dans le présent manuel. Le fonctionnement réel doit être conforme à toutes les normes de sécurité applicables. Si vous avez des questions, n'hésitez pas à contacter l'équipe de support BLUETTI ou votre revendeur local.
  • Seite 46 • Éteignez immédiatement l'appareil en cas de dysfonctionnement, et contactez l'équipe de support BLUETTI ou votre revendeur local si ce manuel ne vous fournit pas une explication adéquate du dysfonctionnement. • Ne positionnez pas l’appareil sur une surface instable ou inclinée.

  • Seite 47: Manipulation

    Il est recommandé de charger l'appareil via une source CA. Si vous le chargez à l'aide de l'énergie solaire, assurez-vous que votre système solaire fournit une puissance supérieure à 100 W. BLUETTI n'est pas responsable des dommages causés à l'équipement en raison du non-respect des consignes ci-dessus. JUST POWER ON...

  • Seite 48: Contenu

    2. Contenu Emballage standard Article Image Qté. Station d'énergie portable Câble de charge CA (16 AWG, 1 800 mm) Câble de charge pour voiture (16 AWG, 720 mm) Câble de recharge solaire (16 AWG, 1 500 mm) Manuel d’ utilisation JUST POWER ON...
  • Seite 49 En option (Disponible sur le site officiel de BLUETTI) Article Image Câble de type C (5 A/100 W, 2 m) Câble allume-cigare vers 5521 (Pour les appareils 12 V avec un port 5521 tels que les routeurs, les appareils photo, etc.) Câble allume-cigare vers pince...

  • Seite 50: Présentation Du Produit

    (téléphone, casque, enceinte Bluetooth, etc.). Supportant une entrée CA de 1440 W et une entrée CC de 500 W, l'AC180P se recharge en quelques heures. Elle prend également en charge le contrôle via l'application BLUETTI : grâce à la connectivité...

  • Seite 51: Spécifications

    3.2 Spécifications Modèle AC180P EU/UK/AU Capacité de la batterie 1 440 Wh Type de batterie LiFePO Poids net Environ 16 kg Dimensions (L×l×H) 340 mmｘ247 mmｘ317 mm Température de charge 0 °C～40 °C Température de décharge -20 °C～40 °C (30 °C～40 °C à 1 500 W max）...

  • Seite 52: Fonctionnement

    28.21dB A/m Chargement sans fil 4. Fonctionnement 4.1 Boutons La BLUETTI AC180P comporte un bouton PWR, un bouton d'alimentation CA et un bouton d'alimentation CC. 4.1.1 Mise sous tension/hors tension • Appuyez sur le bouton PWR pour mettre en marche l'AC180P. Lorsque l'AC180P est sous tension, appuyez sur ce bouton pour allumer/éteindre l'écran LCD.
  • Seite 53 Veuillez l'activer directement dans l'application BLUETTI. Ce mode garantit que l'AC180P dispose d'une entrée CA stable et continue, car il permet à l'AC180P de s'adapter aux variations de tension et à la distorsion de la forme d'onde d'une source CA.

  • Seite 54: Écran Lcd

    4.2 Écran LCD ① ⑪ Entrée CC Fréquence CA ② ⑫ Bluetooth Alerte de température anormale ③ ⑬ Charge sans fil Alerte de court-circuit ④ ⑭ Ventilateur Alerte de surcharge ⑤ ⑮ Mode ÉCO Voyant de temps restant ⑥ ⑯ Charge turbo Mode Augmentation de la puissance ⑦...
  • Seite 55 Indications sur l'écran LCD Mise en marche L'écran LCD s'allume Arrêt L'écran LCD s'éteint Surcharge clignote Court-circuit clignote Charge s'affiche Charge turbo s'affiche Mode ÉCO activé s'affiche Batterie faible s'affiche Température anormale clignote Entrée CA s'affiche Entrée CC s'affiche Bluetooth connecté s'affiche Sortie CA activée s'affiche...

  • Seite 56: Charge

    Les modes Turbo et Silence peuvent être activés dans l'application BLUETTI. Le guide du mode de charge en CA de BLUETTI est le suivant : 1) La charge turbo est pratique lorsque vous avez besoin de recharger l'AC180P en peu de temps.

  • Seite 57: Décharge

    4.4.1 Sortie CA L'AC180P dispose de 4 ports de sortie CA (2 ports pour la version UE), fournissant un courant CA total de 1 800 W. Elle peut également supporter une surtension de 2 700 W.

  • Seite 58: Application Bluetti

    Il existe deux façons différentes de calculer le temps de fonctionnement de l'AC180P en fonction des charges électriques connectées. • Exemple : l'AC180P alimente une charge de forte puissance (cafetière de 600 W, etc.) : Temps de fonctionnement (estimé) = Capacité de la batterie (Wh) × DoD × η ÷ (puissance de charge) •...

  • Seite 59: Annexe

    Comment savoir si mes appareils fonctionneront bien avec ce produit ? Commencez par évaluer la charge constante totale de vos appareils. Si elle ne dépasse pas la puissance de sortie maximale de l'AC180P (1 800 W), vous pouvez utiliser cette station d'énergie pour faire fonctionner vos appareils.

  • Seite 60: Dépannage

    Assurez-vous que la tension d'entrée E033 Surtension d'entrée PV PV est comprise entre 12 V et 60 V CC. Contactez le support technique Autres BLUETTI. 5.3 Abréviations • MPPT : poursuite des points de puissance maximale • SoC : état de charge •...

  • Seite 62: Eu Declaration Of Conformity

    EU DECLARATION OF CONFORMITY Hereby, Shenzhen Poweroak Newener Co.,Ltd declares that the equipment type AC180P is in compliance with Directives 2014/53/EU and 2011/65/EU. The full text of the EU declaration of conformity is available at the following internet address: https://cdn.shopify.com/s/files/1/0566/6396/5893/files/AC180P-CE.pdf?v=1700817152...
  • Seite 63 For more information, please visit: @ BLUETTI Support @ BLUETTI Official @bluetti_official @ bluetti.inc @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com Company: POWEROAK GmbH Company: POWEROAK ENERGY UK CO.,LTD Address: Lise-Meitner-Str. 14 28816 Address: Unit 2 NorthGate, Bolsover Business Park, Stuhr Germany Woodhouse Lane Chesterfield England, S44 6BD Email: sale-de@bluettipower.com...
  • Seite 64 Cer t ifi ca te Inspector: Q C : P/N:17.0303.0612-02A2...
