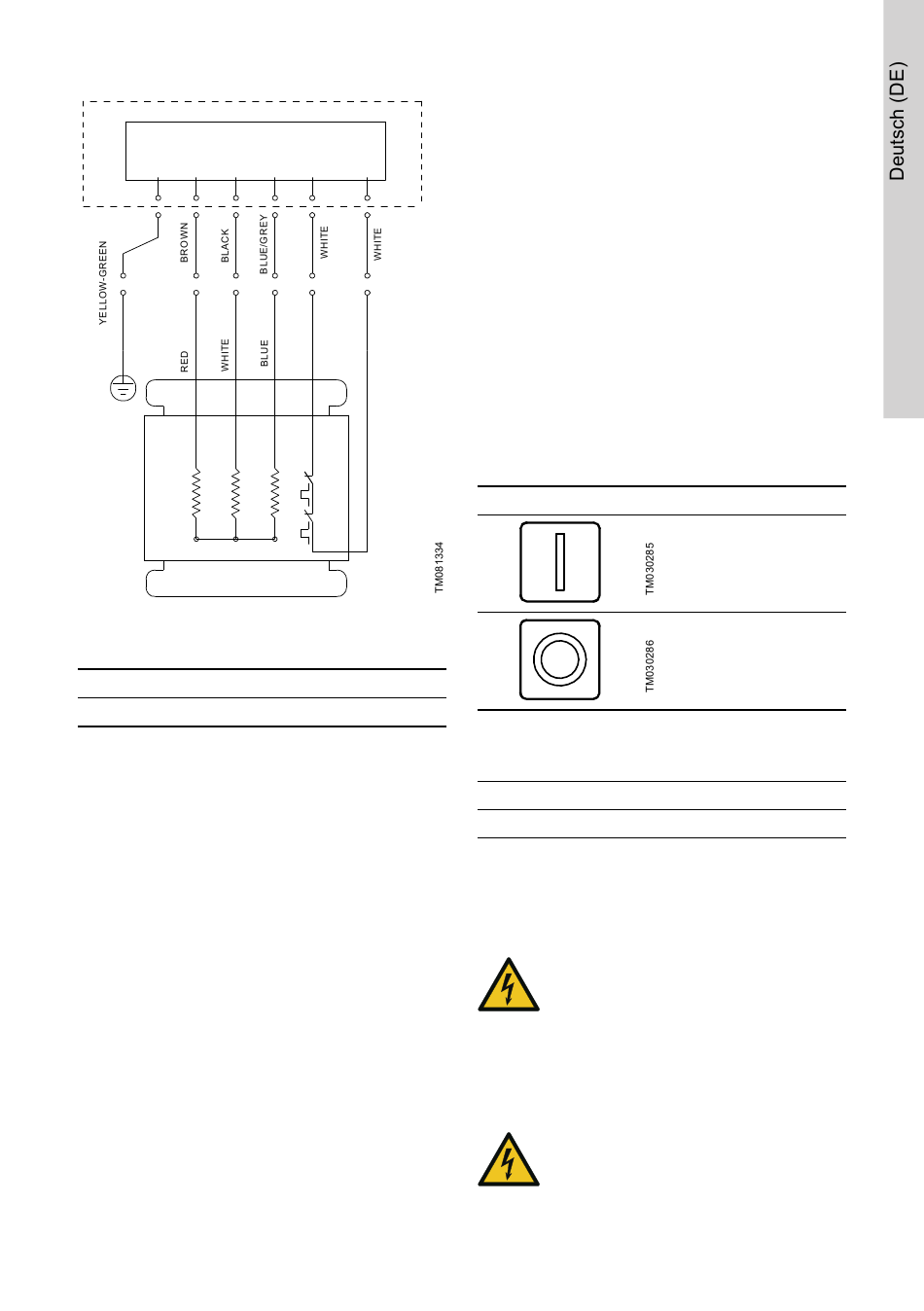

Diagramm für den Schaltkasten für UNILIFT APG
Pos. Beschreibung
B Schaltkasten

5. Inbetriebnahme des Produkts

Der Schaltkasten enthält ein dreiphasiges
Schaltschütz mit Thermorelais. Das Schaltschütz wird
über einen Schwimmerschalter geschaltet, wodurch
die Pumpe ein- und ausgeschaltet wird. Wird der
Kontakt im Schwimmerschalter geschlossen, startet
das Schaltschütz den Betrieb und die Pumpe läuft an.

5.1 Ein- und Ausschalten der Pumpe

1. Drücken Sie die Taste „Start".
a. Wenn der Schwimmerschalterkontakt
geschlossen ist, läuft die Pumpe an.
b. Wenn der Schwimmerschalterkontakt geöffnet
ist, bleibt die Pumpe abgeschaltet.
2. Drücken Sie die Taste „Stop/Reset".
a. Wenn der Schwimmerschalter geschlossen ist,
schaltet die Pumpe ab.
b. Wenn der Schwimmerschalterkontakt geöffnet
ist, schaltet die Pumpe ab.
W
K1
K2
K1
K2
5.2 Zurücksetzen des Thermorelais
Wenn das Thermorelais ausgelöst hat, kann es durch
kurzes Drücken der Taste „Stop/Reset"
zurückgesetzt werden.
• Ist der Kontakt des Schwimmerschalters geöffnet,
wird das Thermorelais eingeschaltet, aber die
Pumpe bleibt abgeschaltet.
• Wird der Schwimmerschalter geschlossen,
schaltet das Thermorelais ein und die Pumpe läuft
an.

6. Steuerungsfunktionen

6.1 Bedienfeld

Der Schaltkasten verfügt über zwei Drucktasten: eine
zum Einschalten der Pumpe und eine zum
Abschalten der Pumpe und Zurücksetzen des
Thermorelais.
Symbol

7. Technische Daten

Schutzart
Min./max. Temperatur

8. Wartung

WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab,
bevor Sie Arbeiten am Produkt begin-
nen.
‐
Stellen Sie sicher, dass die Stromver-
sorgung nicht versehentlich wieder ein-
geschaltet werden kann.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Der elektrische Anschluss muss von
einer Elektrofachkraft in Übereinstim-
mung mit den örtlich geltenden Vor-
schriften vorgenommen werden.
Beschreibung
Start-Taste der Pumpe
Stop/Reset-Taste der
Pumpe
IP65 (IEC 60529)
0 bis 40 °C
