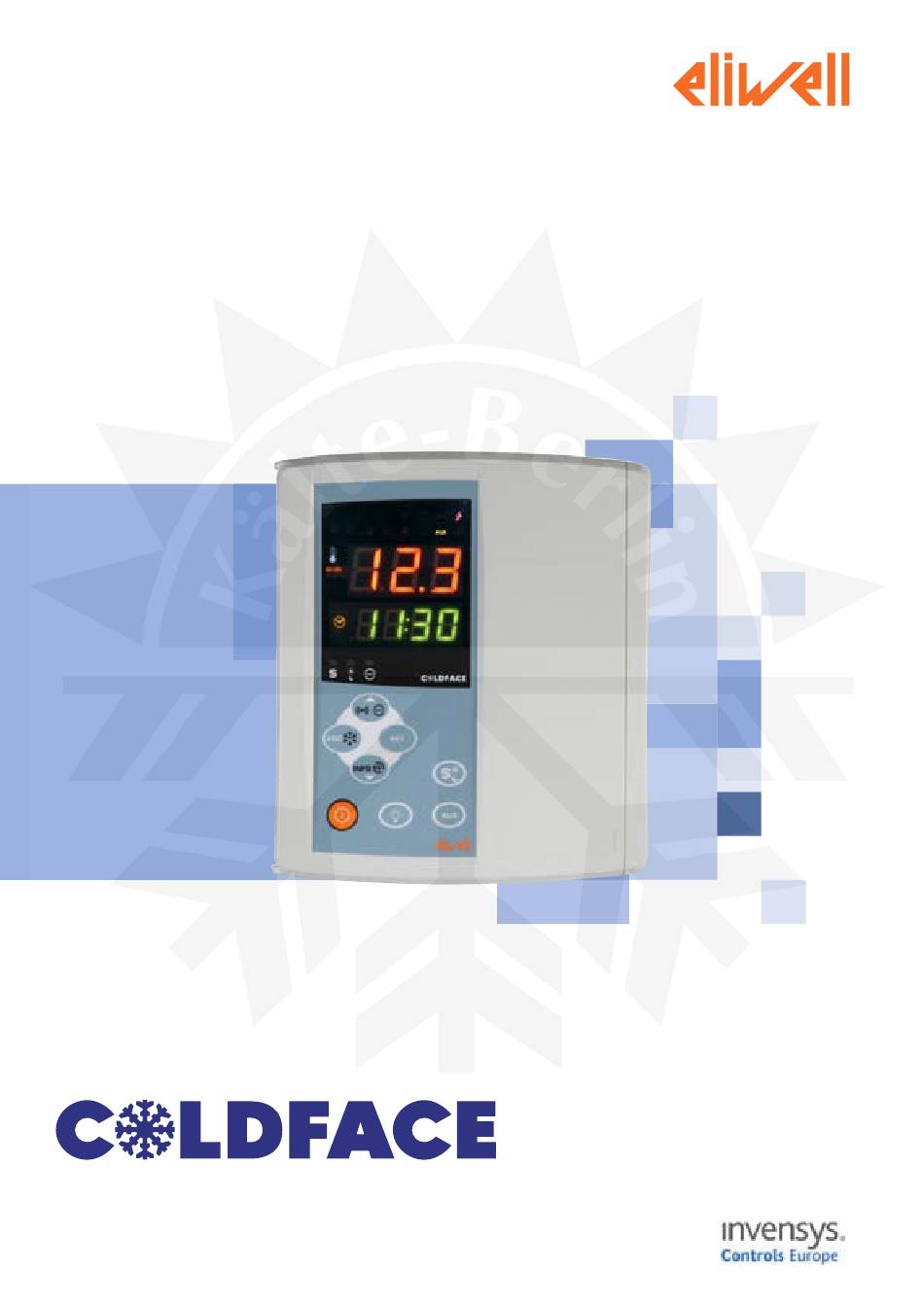

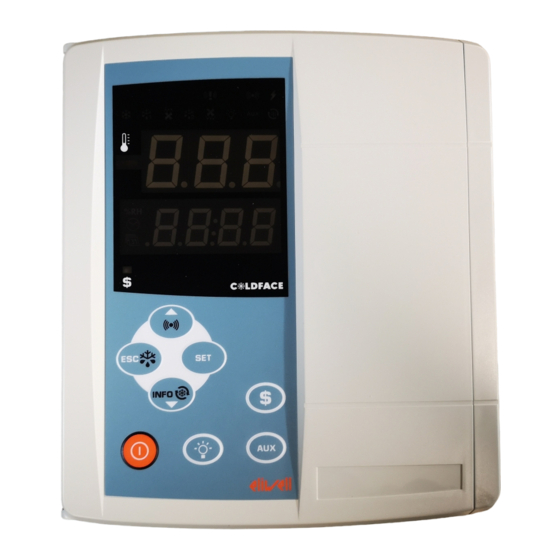

- Seite 1 EWRC300/500LX Kühlzellenregler für Installation in Kühlzelle...
-
Seite 2: Mechanischer Einbau
Die Box ermöglicht die Installation eines Leistungsschützes oder eines Trennschalters mit Türverriegelung. Dieses in Kurzfassung angefertigte Dokument enthält die wesentlichen Informationen der EWRC300/500LX Stan- dardmodelle. Für weitere Informationen zur Konfiguration steht unsere Bedienungsanleitung code: 9MA50023 zum freien download auf der website www.eliwell.it zur Verfügung. NAVIGATIONSPLAN Sollwert & Fühler... -
Seite 3: Elektrische Anschlüsse
DAS GERÄT AUS- UND WIEDER EINSCHALTEN • OUT2 Relais 2 = Abtauen • OUT3 Relais 3 = Verdampfergebläse Digitaleingänge (Standardeinstellungen) • OUT4 Relais 4 = Alarm (nur EWRC500LX) • D.I.1 = Türmikroschalter • OUT5 Relais 5 = Beleuchtung (nur EWRC500LX) • D.I.2 = Deaktiviert Fühlereingänge (Standardeinstellungen) - Seite 4 DISPLAY OBERE DISPLAYANZEIGE • 3 Stellen mit - Vorzeichen: Anzeigen: • Betriebswert • Label Parameter • Alarme, Funktionen 11 10 9 OBERE bei Blinken der oberen Dis- DISPLAYANZEIGE playanzeige kann der an der unteren Displayanzeige eingeblendete Wert geändert werden UNTERE DISPLAYANZEIGE UNTERE DISPLAYANZEIGE •...
-
Seite 5: Benutzeroberfläche
TASTEN TASTE drücken und loslassen ca. 3 Sekunden lang drücken Anmerkungen • Menü Alarme (stets sichtbar)* HACCP-Alarme p UP • Durchlaufen nur bei HACCP Modellen • Werte steigern und aktuellen Alarme • Beenden • Manuelles Abtauen • Menü Funktionen • Zum Hauptmenü •... - Seite 6 PARAMETERTABELLE LITE Dieser Abschnitt beschreibt die meistbenutzten Parameter in der Registerkarte ‘Lite’ . Für die Beschreibung aller anderen Benutzer- (USr) und Installateur-Parameter (Ins) wird auf die Bedienungsanleitung verwiesen. HINWEIS: die Parameter der Registerkarte ‘Lite’ sind NICHT in Unter-Registerkarten organisiert und stets sichtbar (für den Zugriff ist kein Passwort vorgesehen). Die gleichen Parameter sind auch in den entsprechenden Registerkarten ‘Verdichter’...
-
Seite 7: Betrieb Mit Standardkonfiguration
MIT DEM GERÄT KÖNNEN ANDERE IN BENUTZER- (USr) und INSTALLATEUR-EBENE (InS) UN- TERTEILTE PARAMETER GEÄNDERT WERDEN Änderung der anderen Parameter Abrufen der Installateur-Ebene (InS) - sinngemäß für Benutzerebene (Usr): Verfahren nur für erweiterte Anwendungen gültig. In diesem Fall sind die Parameter in Register- karten (Verdichter / Abtauung / Gebläse usw.) organisiert 1) Taste SET 3 Sekunden lang drücken, bis am Display PAr / Lite erscheint 2) Mit den Tasten UP &... -
Seite 8: Alarme Und Problembehebung
ALARMRELAIS - nur EWRC500LX Das als Alarmrelais konfigurierte Relais OUT4 aktiviert sich bei Alarmen, sofern vorgesehen, auf der Grundlager parameterseitiger Verzögerungen und Einstellungen* BELEUCHTUNG - nur EWRC500LX Die Beleuchtung wird durch längeres Drücken der Taste BELEUCHTUNG (G) aktiviert Durch Konfiguration des Digitaleingangs D.I. 1 als Türmikroschalter aktiviert sich das Relais OUT5 (Be- leuchtung) beim Öffnen der Tür. - Seite 9 ALARMTABELLE In diesem Abschnitt sind die Alarme im Zusammenhang mit der Standardkonfiguration des Geräts aufgelistet. Für die Alarmbeschreibung bei personalisierten Konfigurationen die Bedienungsanleitung einsehen oder den technischen Service Eliwell verständigen Label Ursache Auswirkungen Problembehebung • Anzeige des Labels E1 Zellenfühler Pb1 defekt •...
-
Seite 10: Technische Daten
Digitaleingänge 2 potenzialfreie Digitaleingänge über Parameter H11/H12 konfigurierbar Relaisausgänge Modell EWRC300LX Modell EWRC500LX • OUT1 Relaisausgang SPST 2HP 12(12)A 250Va • OUT1 Relaisausgang SPST 2HP 12(12)A 250Va • OUT2 Relaisausgang SPDT 1HP 8(8)A 250Va • OUT2 Relaisausgang SPDT 1HP 8(8)A 250Va •... -
Seite 11: Nutzungsbedingungen - Zulässiger Gebrauch
ISO14001 Eliwell ist seit etlichen Jahren nach ISO 14000 zertifiziert und garantiert somit die opti- mierte Anwendung des Umweltmanagementsystems. Als Mitglied des Italienischen Ausschusses für Elektrotechnik ist Eliwell aktiv an der Ent- wicklung des Normungsrahmens beteiligt. Die Eliwell Entwicklungstecniker verfügen dadurch über ausgereifte Ausbildungskompe- tenzen in den Bereichen: •... - Seite 12 Facsimile +39 0437 989 066 Vertrieb: +39 0437 986 100 (Italy) +39 0437 986 200 (other countries) saleseliwell@invensyscontrols.com Technisches Helpdesk: +39 0437 986 300 E-mail techsuppeliwell@invensyscontrols.com www.eliwell.it 9IS64126-5 - DE - Ausgabe 06/09 © Eliwell Controls s.r.l. 2009 Alle Rechte vorbehalten.
