A.2 Verbindungskabel
A.2
Verbindungskabel
A.2.1
Standardkabel
Verfügbare Kabel
• Anschlusskabel/Verlängerungskabel M12 ↔ M12 für RF200, RF300, RF600, RF1000,
MV400 und MV500
l = 2 m, 5 m, 10 m, 20 m, 50 m
Hinweis: Beachten Sie dazu die Handbücher der jeweiligen angeschlossenen
Systeme/Geräte.
• PROFIBUS-Kabel
• Industrial Ethernet-Kabel
• 24 V-Versorgungsspannung
Steckerbelegung
Tabelle A- 1
A.2.2
Selbstkonfektionierte Anschlusskabel
Alternativ zu den vorkonfektionierten Standardkabeln können Sie für viele Konfigurationen
Kabel individuell selbst konfektionieren. Für die Selbstkonfektionierung steht ein Reader-
Anschlussstecker mit Schraubklemmen zur Verfügung (siehe jeweiliges Systemhandbuch).
Kabel und Reader-Anschlussstecker können mit Hilfe des TIA Selection Tools oder dem
SIMATIC Ident Configuration Guide ausgewählt werden.
150

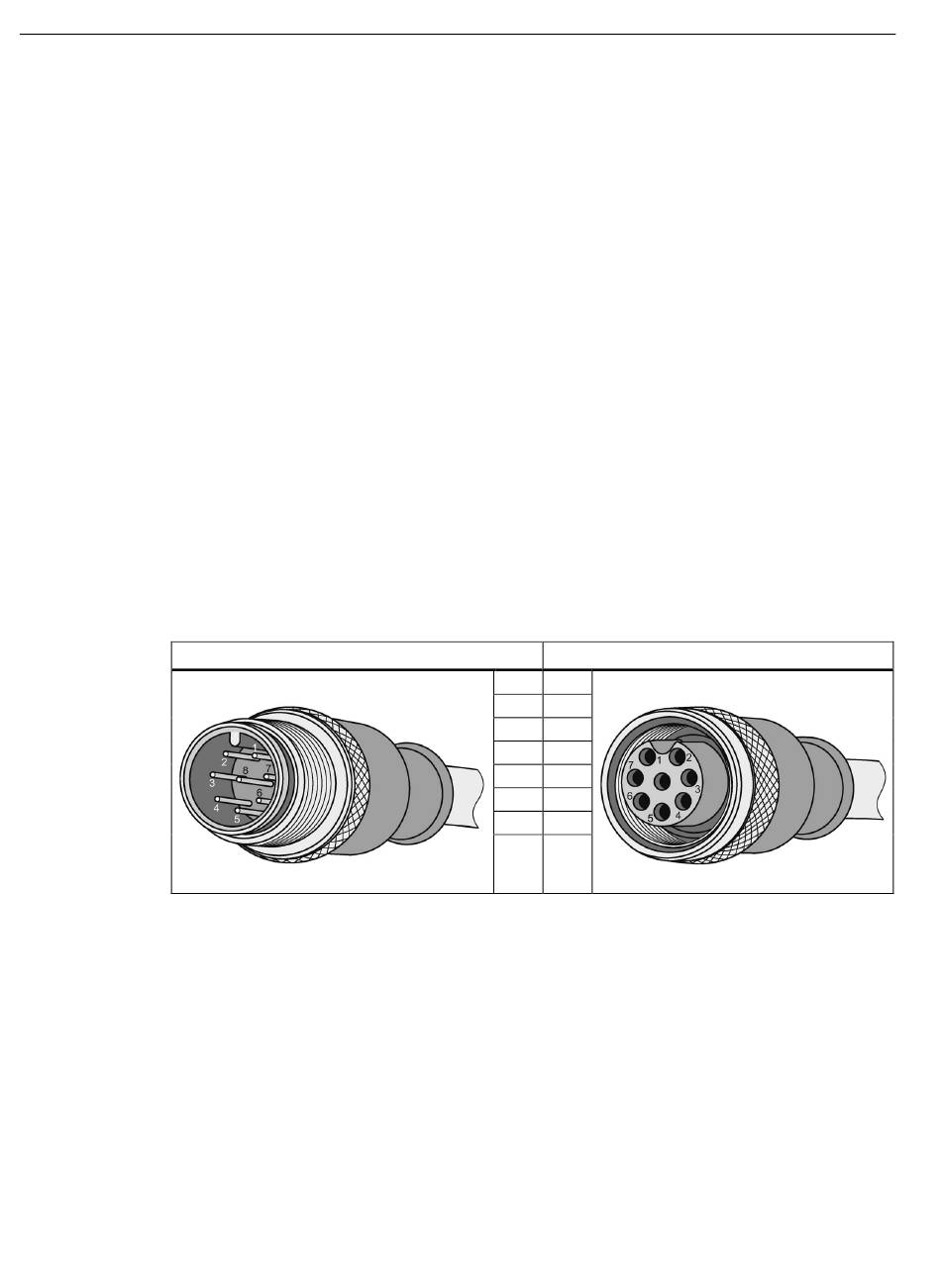

Anschlusskabel/Verlängerungskabel M12 ↔ M12
M12-Stecker (male)
M12-Stecker (female)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
Betriebsanleitung, 03/2022, C79000-G8900-C578-02
