E
D

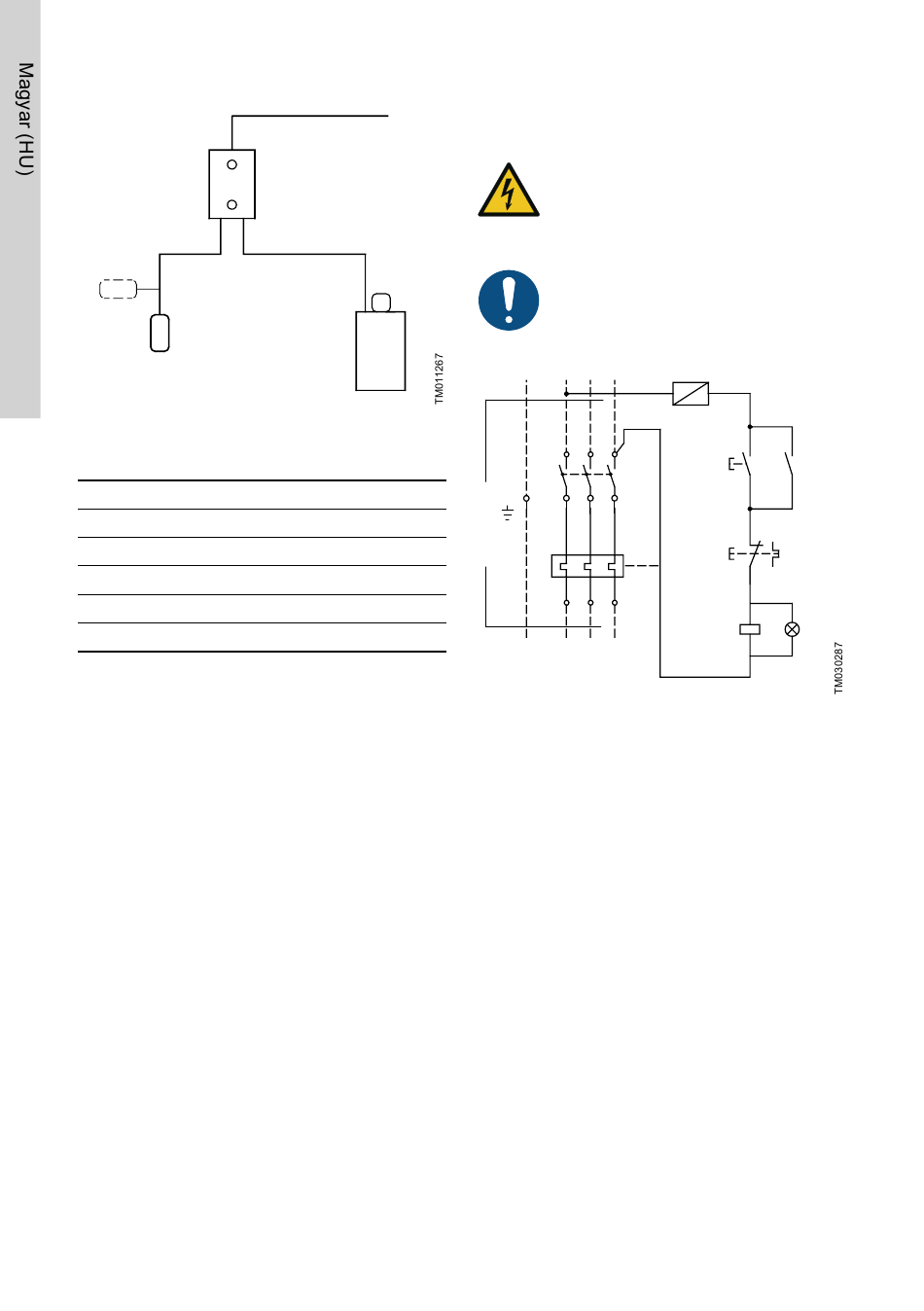

Blokkvázlat a szintvezérléshez
Poz. Leírás
A Elektromos tápellátás
B Vezérlőegység
C Szivattyú
D Szintkapcsoló nyitva
E Szintkapcsoló zárva
62
A
B
C
4.1 Bekötési rajz
FIGYELMEZTETÉS
Áramütés
Súlyos vagy halált okozó személyi sérülés
‐
Kapcsolja le a tápfeszültséget a beren-
dezésen történő bármilyen munkavég-
zés előtt.
A telepítő felelős azért, hogy a földelés és
a védelem megfeleljen a helyi előírások-
nak.
L1 L2
PE L3
3
1 5
L1 L2 L3
PE
2 4 6
T1 T2 T3
T1 T2 T3
PE
Huzalozási rajz az UNILIFT AP, APB
vezérlőegységhez
N
13
KM1
14
95
O/R
96
A2
KM1 H1
A1
KM 1/5
