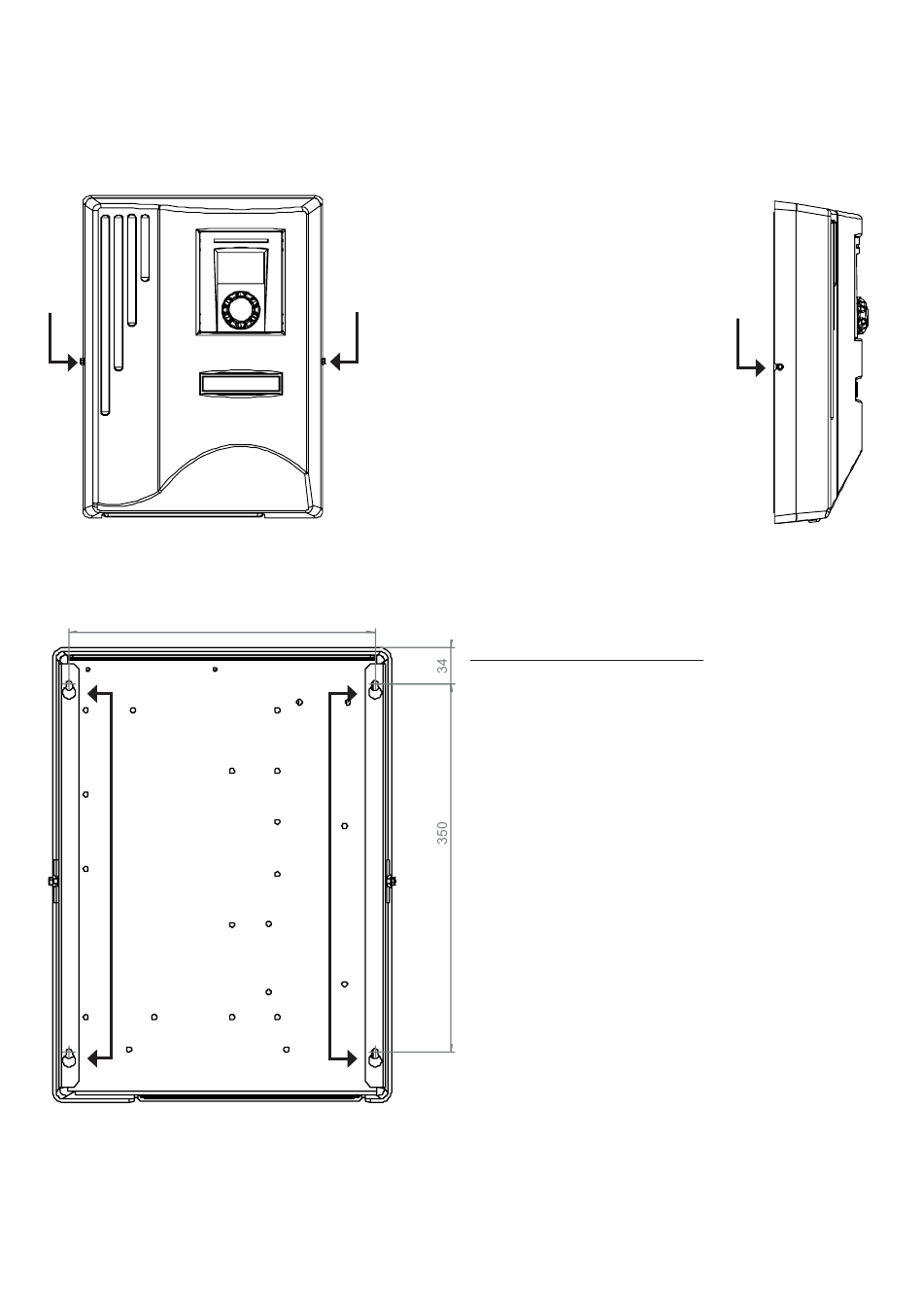

Vorderansicht:
Rückenansicht:
291
4 Befestigungspunkte
an der Wand
Über die im Verpackungskarton beiliegende
Schablone können die Löcher für die Befestigung
an der Wand exakt gebohrt werden.
830100b/160701
MONTAGE WANDGEHÄUSE
Beide Gehäuseschrauben nur leicht lösen, dann
das Gehäuse abziehen.
Achtung: Zuvor Netzspannung abschalten!

MONTAGE AN DER WAND

1) Bohrschablone an der Wand ausrichten und
mit Klebeband befestigen (auf ausreichenden
seitlichen Abstand achten, damit die Gehäuse-
schrauben noch gelöst werden können.
2) Löcher bohren:
Bohrer Ø 6mm; min. Tiefe 55mm
(auf Unterputzleitungen achten!).
Bohrschablone anschliessend entfernen.
3) Dübel in die 4 Löcher schlagen und Schrau-
ben eindrehen:
Abstand Wand zu Schraubenkopf auf ca. 10mm
einstellen
4) Offenen Wandregler in die Schrauben einhän-
gen (auf vollständiges = gesichertes Einhängen
achten wegen Beschädigungsgefahr!)
5) Wandschrauben fest anziehen.
6) Gehäuse aufsetzen,
mit Seitenschrauben befestigen
- Technische Änderungen vorbehalten -
Seitenansicht:
