Lieferumfang

HINWEIS
Funktionsnotwendige Temperaturfühler (Rücklauf, Vor-
lauf, Heißgas) sind in der Wärmepumpe eingebaut und
gehören nicht zum Lieferumfang des Heizungs- und
Wärmepumpenreglers.
Der Heizungs- und Wärmepumpenregler wird in zwei Varianten
ausgeliefert. Die gelieferte Variante ist abhängig vom Gerätetyp
der zu regelnden Wärmepumpe.

LIEFERUMFANG EINBAUREGLER

Bei Geräten für die Innenaufstellung ist die Steuerplatine des Hei-
zungs- und Wärmepumpenreglers als „Einbauregler" im jewei-
ligen Gerät integriert. Der Lieferumfang „Einbauregler" gehört
zum Lieferumfang des Gerätes für die Innenaufstellung.
• Heizungs- und Wärmepumpenregler,
• bestehend aus Steuerplatine (mit Anschlussklemmen) und
Bedienteil (mit Statusanzeige, Bildschirm und „Dreh-Druck-
Knopf").
• Außenfühler für Aufputzmontage.
• Betriebsanleitung (in 2 Teilen).
• „Kurzbeschreibung Wärmepumpen-Regelung".
HINWEIS
Kurzbeschreibung bitte in der Nähe des Gerätes befestigen.

LIEFERUMFANG WANDREGLER

Bei Geräten für die Außenaufstellung ist die Steuerplatine des
Heizungs- und Wärmepumpenreglers nicht im Gerät integriert,
sondern im Wandregler.
• Heizungs- und Wärmepumpenregler für Aufputzmontage,
bestehend aus Steuerplatine (mit Anschlussklemmen), Ge-
häuse und Bedienteil (mit Statusanzeige, Bildschirm und
„Dreh-Druck-Knopf"),
• Wandbefestigungsmaterial (Bohrschablone, Schrauben, Dü-
bel für festes Mauerwerk),
• Außenfühler für Aufputzmontage.
• Betriebsanleitung (in 2 Teilen).
• „Kurzbeschreibung Wärmepumpen-Regelung".
HINWEIS
Kurzbeschreibung bitte in der Nähe des Heizungs- und
Wärmepumpenreglers befestigen.
Gelieferte Ware auf äußerlich sichtbare Lieferschäden prüfen...
Lieferumfang auf Vollständigkeit prüfen. Etwaige Liefermängel
sofort reklamieren.
Technische Änderungen vorbehalten | 83055300cDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH

Montage

MONTAGE DES EINBAUREGLERS

Bei Geräten für die Innenaufstellung ist die Steuerplatine des Hei-
zungs- und Wärmepumpenreglers im elektrischen Schaltkasten
des jeweiligen Geräts integriert.
Betriebsanleitung Ihrer Wärmepumpe, Montage des Be-
dienteils

MONTAGE DES WANDREGLERS

Für alle auszuführenden Arbeiten gilt:
HINWEIS
Jeweils die vor Ort geltenden Unfallverhütungsvorschriften,
gesetzlichen Vorschriften, Verordnungen und Richtlinien
einhalten.
WARNUNG!
Nur qualifiziertes Fachpersonal darf den Heizungs- und
Wärmepumpenregler montieren.
Bohrschablone an der Stelle ausrichten, wo der Heizungs- und
Wärmepumpenregler angebracht werden soll...
ACHTUNG
Anbringungsort auf Unterputzleitungen prüfen. Bohrscha-
blone so ausrichten, dass bei den folgenden Montagear-
beiten keine Unterputzleitungen angebohrt und beschä-
digt werden können.
HINWEIS
Rechts und links von der Bohrschablone muss jeweils ≥ 2
cm Freiraum sein, damit die seitlichen Befestigungsschrau-
ben der Gehäuseabdeckung ausreichend Platz finden.

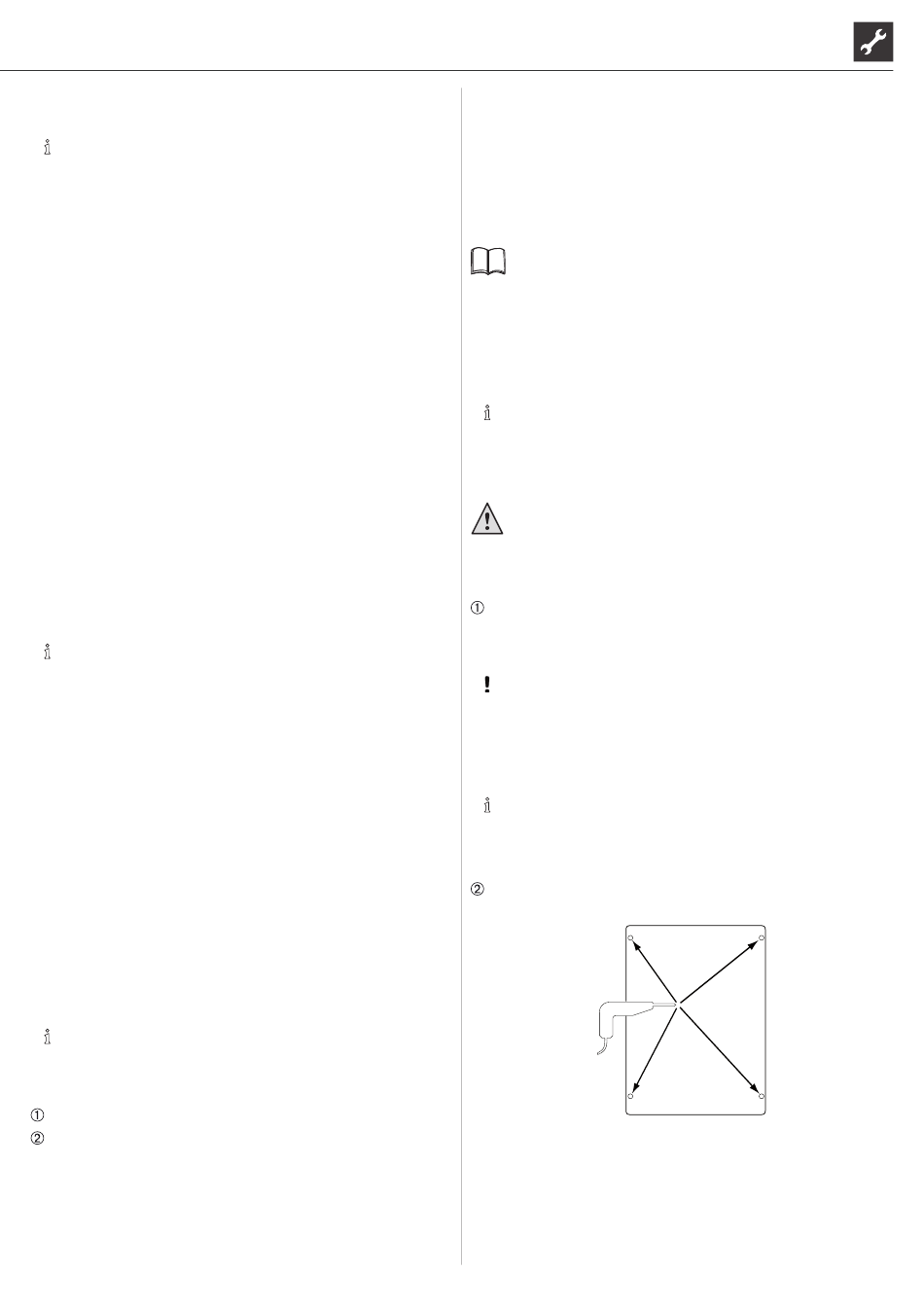

Bohrschablone mit Klebeband an der Wand fixieren, Löcher
bohren (Ø 6 mm, Tiefe ≥ 55 mm)...
