alpha innotec LUXTRONIK Bedienungsanleitung Seite 6

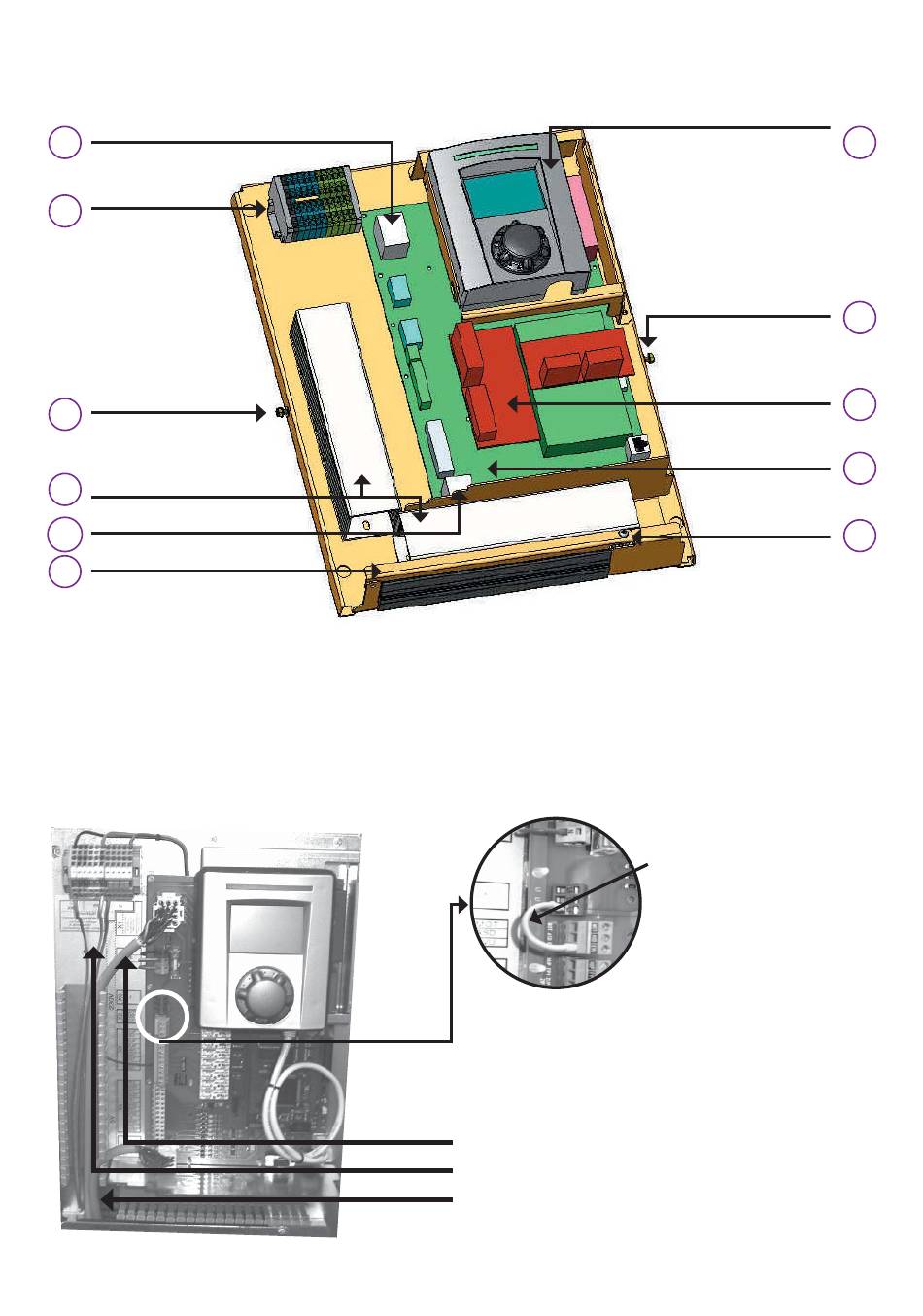

AUFBAU WANDREGLER
8
10
7
5
9
2
1) Bedienteil
2) Klappbügel
3) Schraube zum Öffnen des Klappbügels
4) Hauptplatine Luxtronik
5) Kabelkanäle mit Deckel
6
- Technische Änderungen vorbehalten -
6) Comfort-Platine (Zubehör)
7) 2x6 Kantschraube zum Öffnen der Haube
8) Anschluss Steuerleitung
9) Anschluss Fühlerleitung
10) Klemmenblock für Spannungsversorgung
Basisverdrahtung:
mit den beiden Verbindungsleitungen und dem Anschluss
der Spannungsversorgung
- Steuerleitung (Wärmepumpe)
- Stromversorgung
- Fühlerleitung (Wärmepumpe)
EVU-Brücke ist bei Anschluss
eines potentialfreien Kontaktes
zu entfernen.
830100b/160701
1
7
6
4
3
