Zur Montage auf einem Sockel:
1. Schließen Sie die Vordertür, indem Sie die beiden M8-Sechskantschruben erneut
installieren, indem Sie den Sechskantschlüsseln verwenden und die Schrauben
komplett festziehen.
2. Bringen Sie die seitliche Abdeckung wieder an, indem Sie die sechs M5-
Sicherheitsschrauben mit einem Drehmoment von 2 N•m unter Verwendung des
T25-Torx-Schraubenziehers festziehen.
3. Organisieren Sie die Ladekabel wie unten beschrieben:

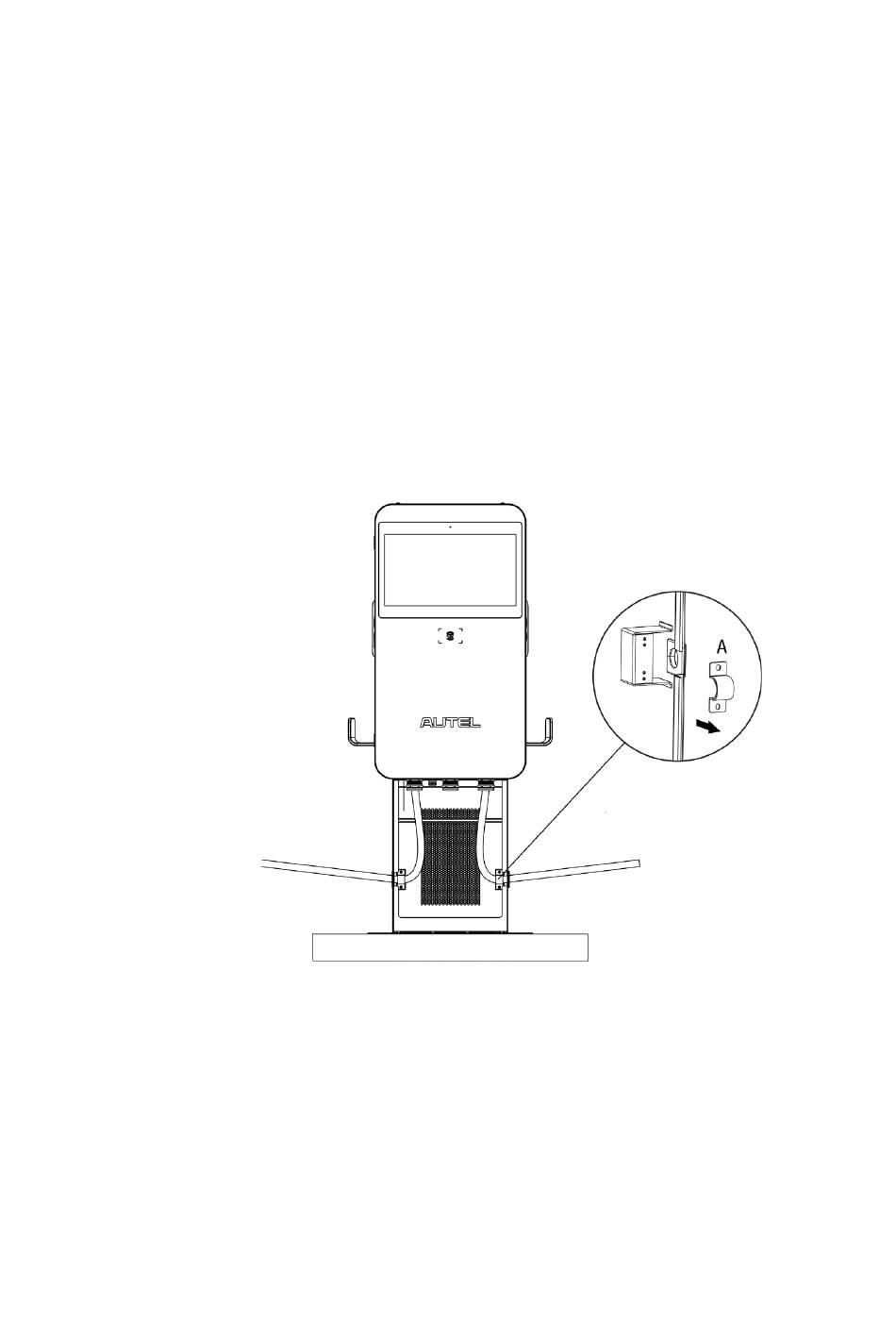

a) Entfernen Sie die beiden Halterungen (A), indem Sie die vier M4-Schrauen auf
beiden Seiten des Sockels, indem Sie den Phillips-Schraubenzieher
verwenden.
b) Stecken Sie die Kabel über die Öffnung in die Gummiringe.
c) Bringen Sie die Halterung wieder an, indem Sie die vier M4-Schrauben
einschrauben und mit einem Drehmoment von 1,2 N•m festziehen.
Vergewissern Sie sich, dass die Ladekabel ihre Biegetoleranz beibehalten
dürfen.
d) Wickeln Sie die Kabel über die Kabelhalter auf beiden Seiten des Sockels und
stecken Sie die Stecker in die Halterungen.
4. Bringen Sie die vordere Abdeckung des Sockels wieder an, indem Sie die vier M5-
Schrauben einschrauben und mit einem Drehmoment von 2 N•m festziehen.
