Schritt 2: Bohren der Löcher
1. Legen Sie die Bohrschablone auf die Betonoberfläche und passen Sie das mittlere
Loch mit der Austrittsöffnung an.
HINWEIS
Die Seite mit der Aufschrift „Vorderseite" auf der Bohrvorlage muss an der
Vorderseite angebracht werden.
2. Markieren Sie vier Löcher auf der Betonoberfläche mit einem Marker. Entfernen Sie
die Bohrvorlage.

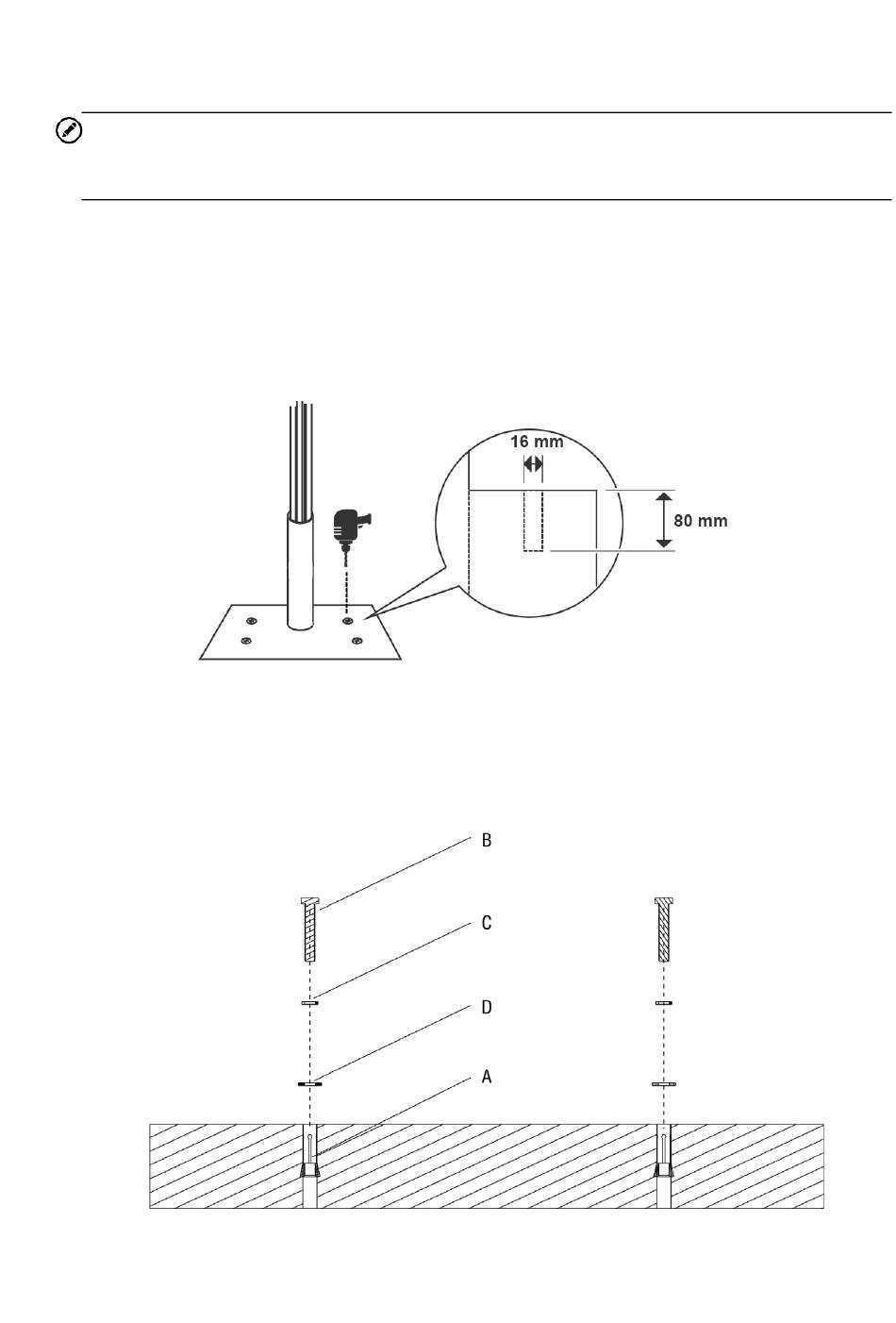

3. Bohren Sie die vier Löcher an den gekennzeichneten Stellen mit einem
Durchmesser von 16 mm und einer Tiefe von 80 mm.
4. Reinigen Sie den Aschestaub.
Schritt 3: Montage eines Sockels
1. Tippen Sie die vier M12 x 80 Spreizschrauben in die gebohrten Löcher. Entfernen
Sie die Gewindeschrauben (B), Federscheiben (C) und Flachscheiben (D), wenn
die Spreizhülsen (A) feststecken. Legen Sie sie an die Seite
