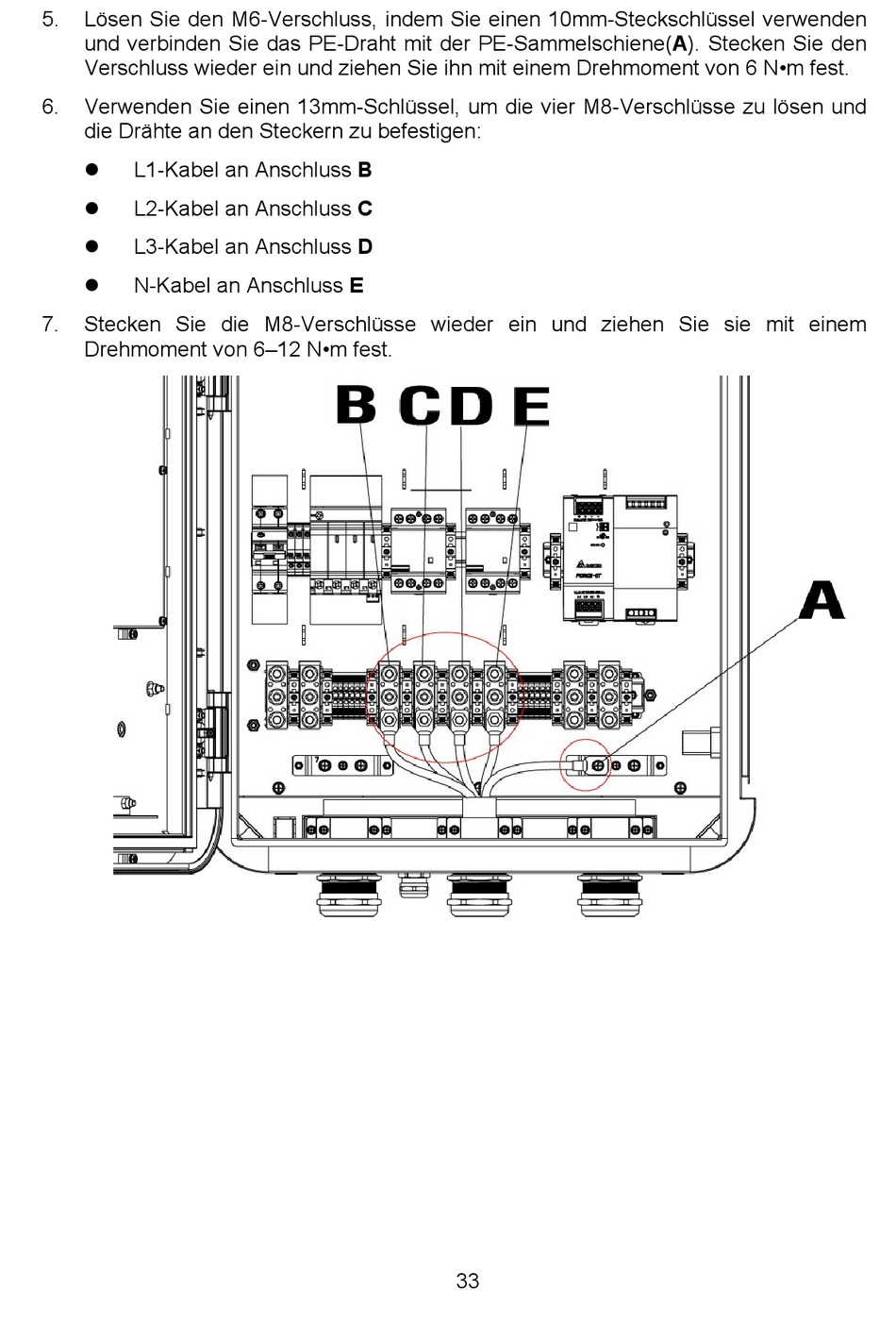

Autel MaxiCharger DC Compact Installations- Und Bedienungshandbuch Seite 37

5. Lösen Sie den M6-Verschluss, indem Sie einen 10mm-Steckschlüssel verwenden
und verbinden Sie das PE-Draht mit der PE-Sammelschiene(A). Stecken Sie den
Verschluss wieder ein und ziehen Sie ihn mit einem Drehmoment von 6 N•m fest.
6. Verwenden Sie einen 13mm-Schlüssel, um die vier M8-Verschlüsse zu lösen und
die Drähte an den Steckern zu befestigen:
L1-Kabel an Anschluss B

L2-Kabel an Anschluss C

L3-Kabel an Anschluss D

N-Kabel an Anschluss E

7. Stecken Sie die M8-Verschlüsse wieder ein und ziehen Sie sie mit einem
Drehmoment von 6–12 N•m fest.
33
