Användning och inställning
5 Användning och inställning
5.1 Inställning av gripområdet
Försiktighet vid inställningsarbeten! Risk för handskador!
Använd skyddshandskar.
För att justera greppområdet måste enheten placeras på plant underlag!
Om justeringarna görs
i ett upphöjt/hängande läge finns det risk för skador (på grund av rörliga delar)!
Beroende på fotens benlängd (förhållandet mellan höjd och längd är ~ 1,85
positioner för omplacering (för L-stenar med tjocklek 116 och 120 mm), för en nästan vertikal
justering av det gripna gods som ska lyftas.
*
L-brickornas maximala höjd = 1 300 mm.

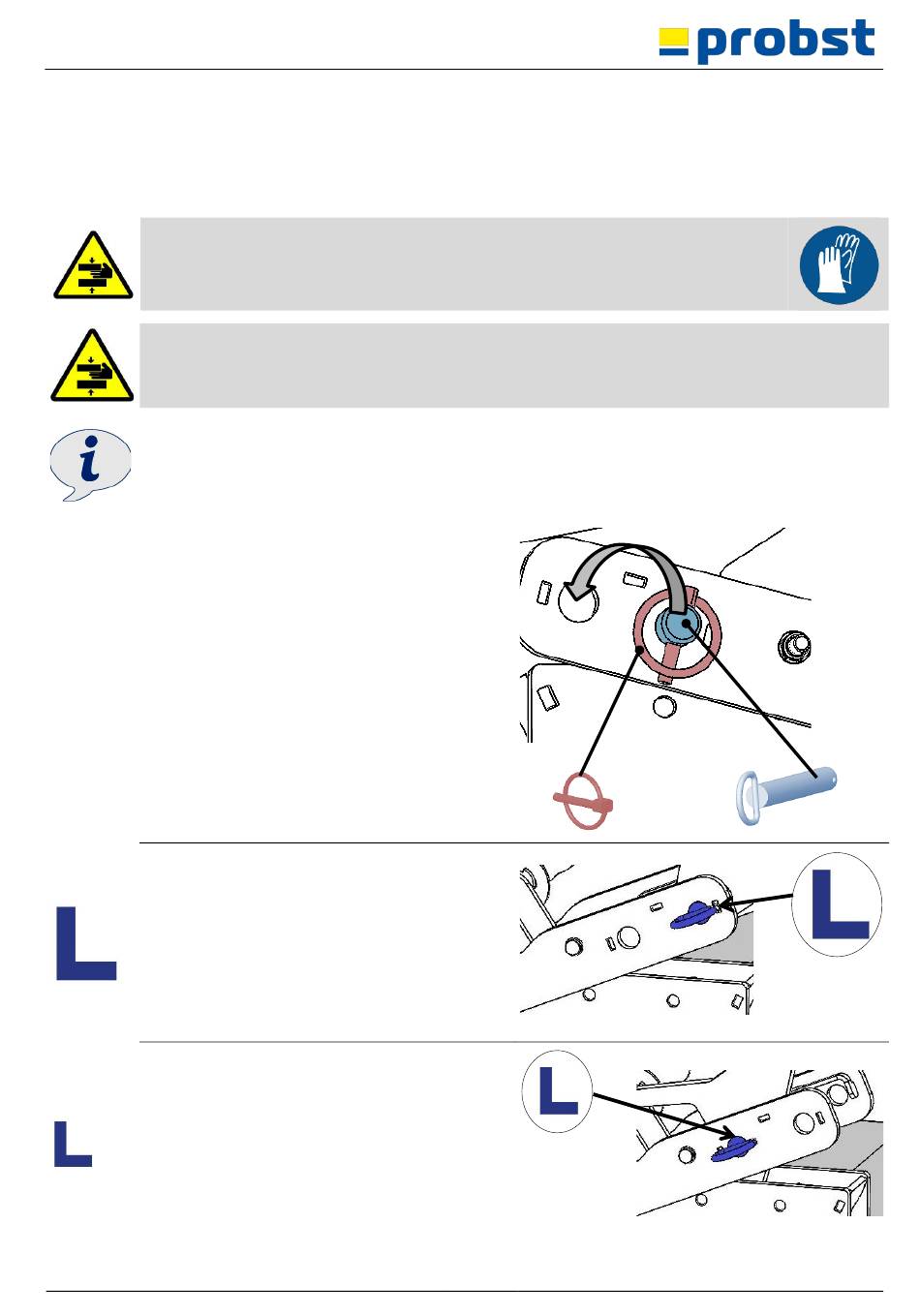

Om du vill ändra greppområdet tar du först bort
låsstiftet (1) och drar sedan ut pluggstiftet (2) (→
fig. 1).
Nu kan respektive del flyttas i enlighet med detta
(→ Fig. 2 eller Fig. 3).
När ändringen har gjorts, säkrar du respektive
delar på nytt med stift (2) och lynchstång (1).
Det främre omplaceringsläget (markerat med "L"
(stor)) är lämpligt för större L-stenar vars
lastcentrum ligger utanför gripmaterialets
centrumaxel.
Det bakre omplaceringsläget (markerat med "L"
(liten)) är lämpligt för mindre L-stenar vars
belastningscentrum ligger inom gripmaterialets
centrumaxel.
53100438
(1)
14 / 22
*
) kan du välja mellan två
Fig. 1
(2)
Fig. 2
Fig. 3
SE
