Servicemanual 1042526-00

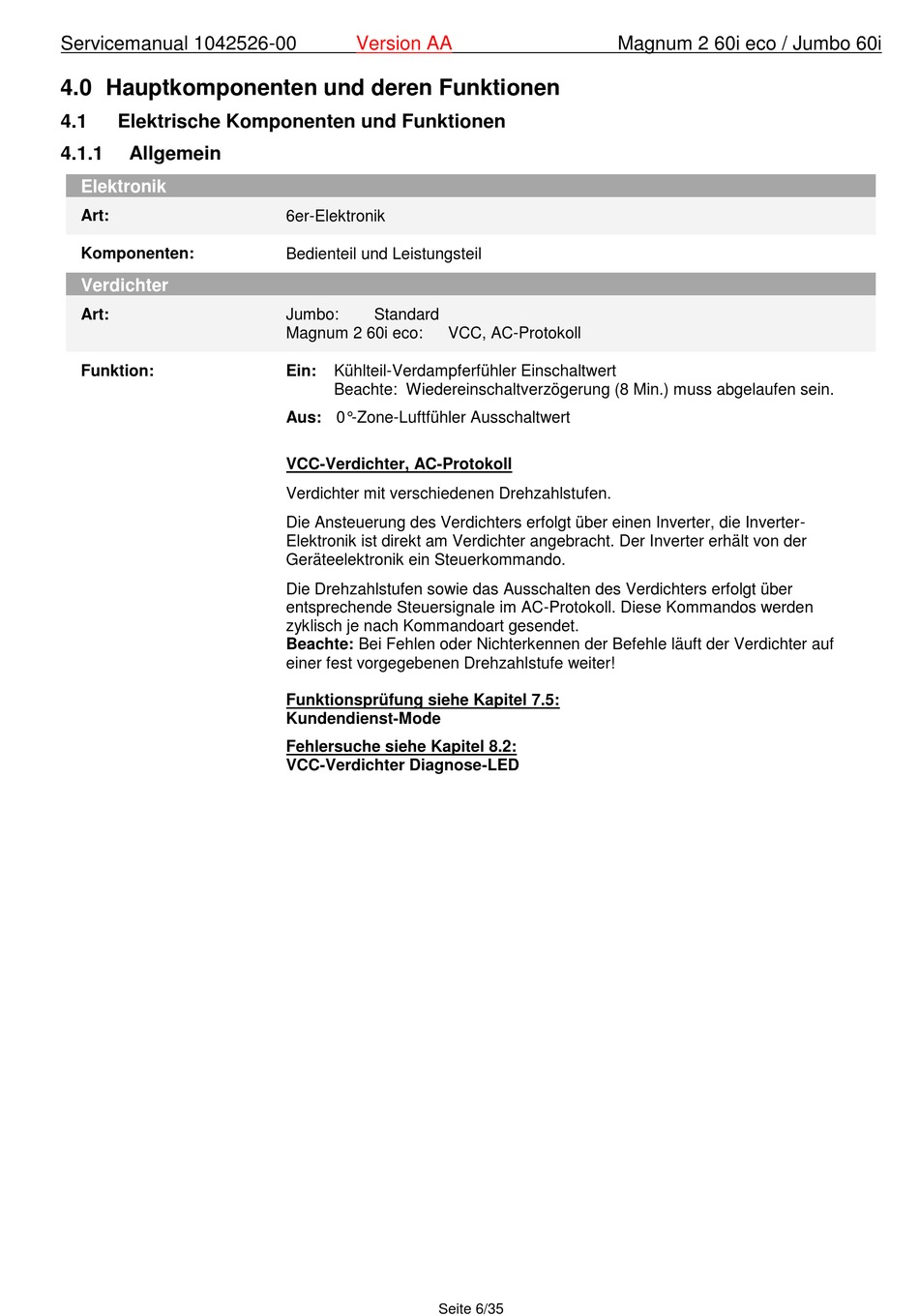

4.0 Hauptkomponenten und deren Funktionen

4.1

Elektrische Komponenten und Funktionen

4.1.1

Allgemein

Elektronik
Art:
Komponenten:
Verdichter
Art:
Funktion:
Version AA
6er-Elektronik
Bedienteil und Leistungsteil
Jumbo: Standard
Magnum 2 60i eco:
Ein: Kühlteil-Verdampferfühler Einschaltwert
Beachte: Wiedereinschaltverzögerung (8 Min.) muss abgelaufen sein.
Aus: 0°-Zone-Luftfühler Ausschaltwert
VCC-Verdichter, AC-Protokoll

Verdichter mit verschiedenen Drehzahlstufen.

Die Ansteuerung des Verdichters erfolgt über einen Inverter, die Inverter-
Elektronik ist direkt am Verdichter angebracht. Der Inverter erhält von der
Geräteelektronik ein Steuerkommando.

Die Drehzahlstufen sowie das Ausschalten des Verdichters erfolgt über
entsprechende Steuersignale im AC-Protokoll. Diese Kommandos werden
zyklisch je nach Kommandoart gesendet.
Beachte: Bei Fehlen oder Nichterkennen der Befehle läuft der Verdichter auf
einer fest vorgegebenen Drehzahlstufe weiter!
Funktionsprüfung siehe Kapitel 7.5:
Kundendienst-Mode
Fehlersuche siehe Kapitel 8.2:
VCC-Verdichter Diagnose-LED
VCC, AC-Protokoll
Seite 6/35
Magnum 2 60i eco / Jumbo 60i
