Servicemanual 1042526-00

5.0 Montagehinweise / Teiletausch

5.1

Allgemein

5.1.1

Elektronik

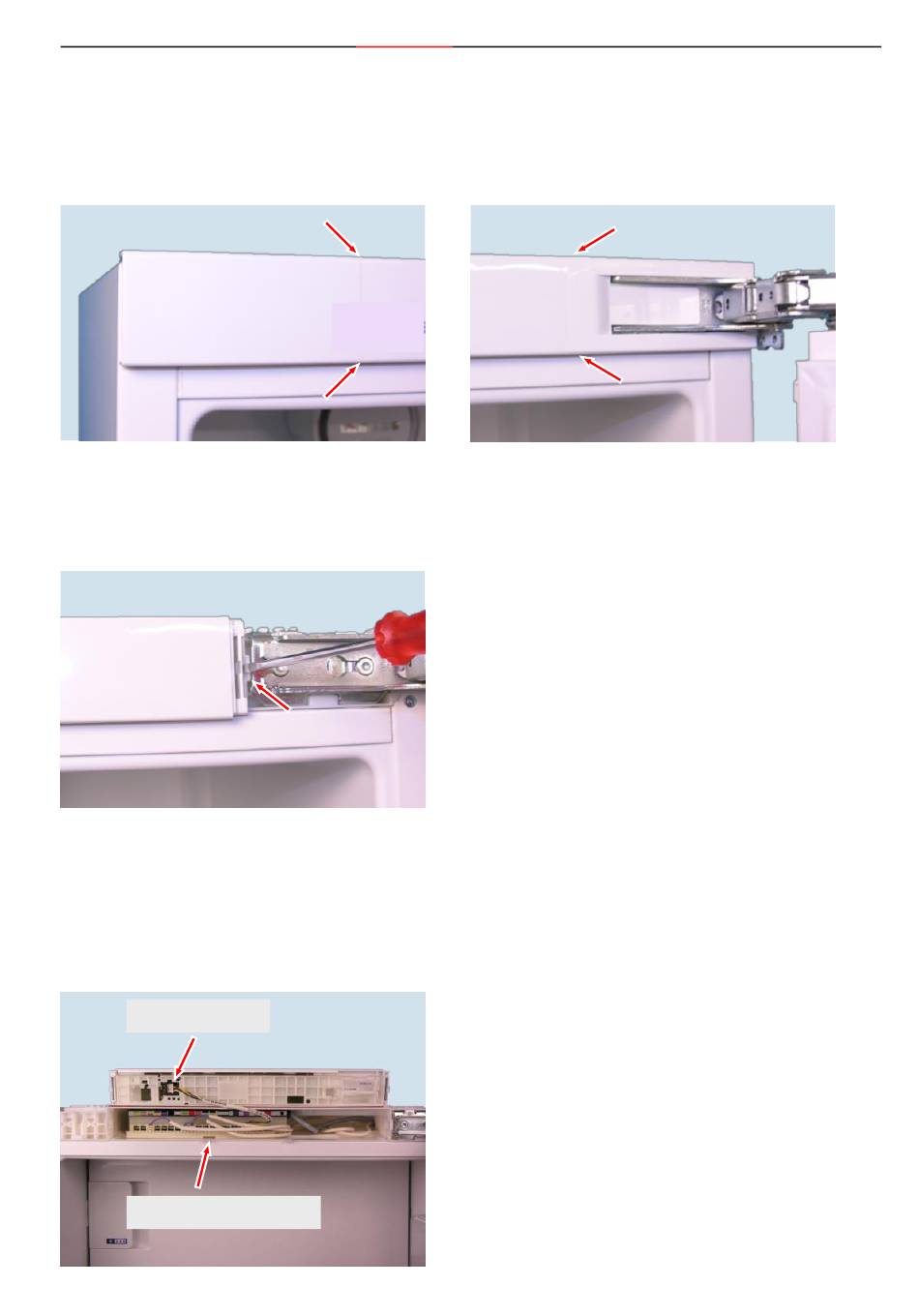

Abdeckungen:
Abb. 5.1.1/ 1
Frontblende:
Abb. 5.1.1/ 3
Bedienteil:
Stecker entriegeln
Platinenträger entriegeln
Abb. 5.1.1/ 4
Version AA
Abdeckungen an markierten Stellen ausrasten.
(Abb. ähnlich)
- Rastnase des Frontgehäuses entriegeln.
- Frontblende nach vorne herausziehen.
- Stecker entriegeln und abziehen.
(Abb. ähnlich)
- Stecker entriegeln und abziehen (siehe Abb. 5.1.1/ 4).
Info: Das Bedienteil ist eine Baugruppe bestehend aus:
- Frontblende
- Bedienteil-Elektronik
- Platinenträger
Diese Baugruppe ist nicht weiter demontierbar.
(Abb. ähnlich)
Abb. 5.1.1/ 2
Seite 11/35
Magnum 2 60i eco / Jumbo 60i
