3.0 Gerätebeschreibung
Kühl- und 0°-Zone:
Kühlteil und 0°-Zone werden über einen gemeinsamen Verdampfer gekühlt. Der Rückwandverdampfer ist durch
eine isolierte vertikale Trennplatte thermisch abgeschottet.
Zur Temperaturabstimmung zwischen Kühl- und 0°-Zone wird ein Gleichstromventilator benutzt. Der Ventilator ist
in die vertikale Trennplatte integriert. Benötigt das Kühlteil Kälte (Erkennung durch Kühlteil-Luftfühler), wird der
Ventilator eingeschaltet. Der Ventilator saugt vorne die warme Luft an und bläst sie am Verdampfer vorbei nach
unten. Die nun kalte Luft wird an den 0°-Zone-Fächern vorbei nach oben in das Kühlteil geführt.
Wenn es im Kühlteil ausreichend kalt ist, wird der Ventilator abgeschaltet. Der Verdichter läuft weiter und die 0°-
Zone-Fächer werden durch die herabfallende Kälte statisch gekühlt. Der Verdichter läuft solange weiter bis die Luft
im 0°-Zone kalt genug ist (Erkennung durch 0°-Zone-Luftfühler).
MAGNUM 2 60I ECO:
Das 4-Sterne-Gefrierfach ist mit einem SmartFrost-System (Innenbehälter mit Verdampferrohr umwickelt)
ausgestattet.
3.1 Fühlerpositionen, Prinzipskizzen
Ventilator
Freihängender
Rückwandverdampfer
Luftfühler
LED-Lichtsäule
LED-BioFresh-
Beleuchtung
BioFresh-Luftfühler
Verdampferfühler

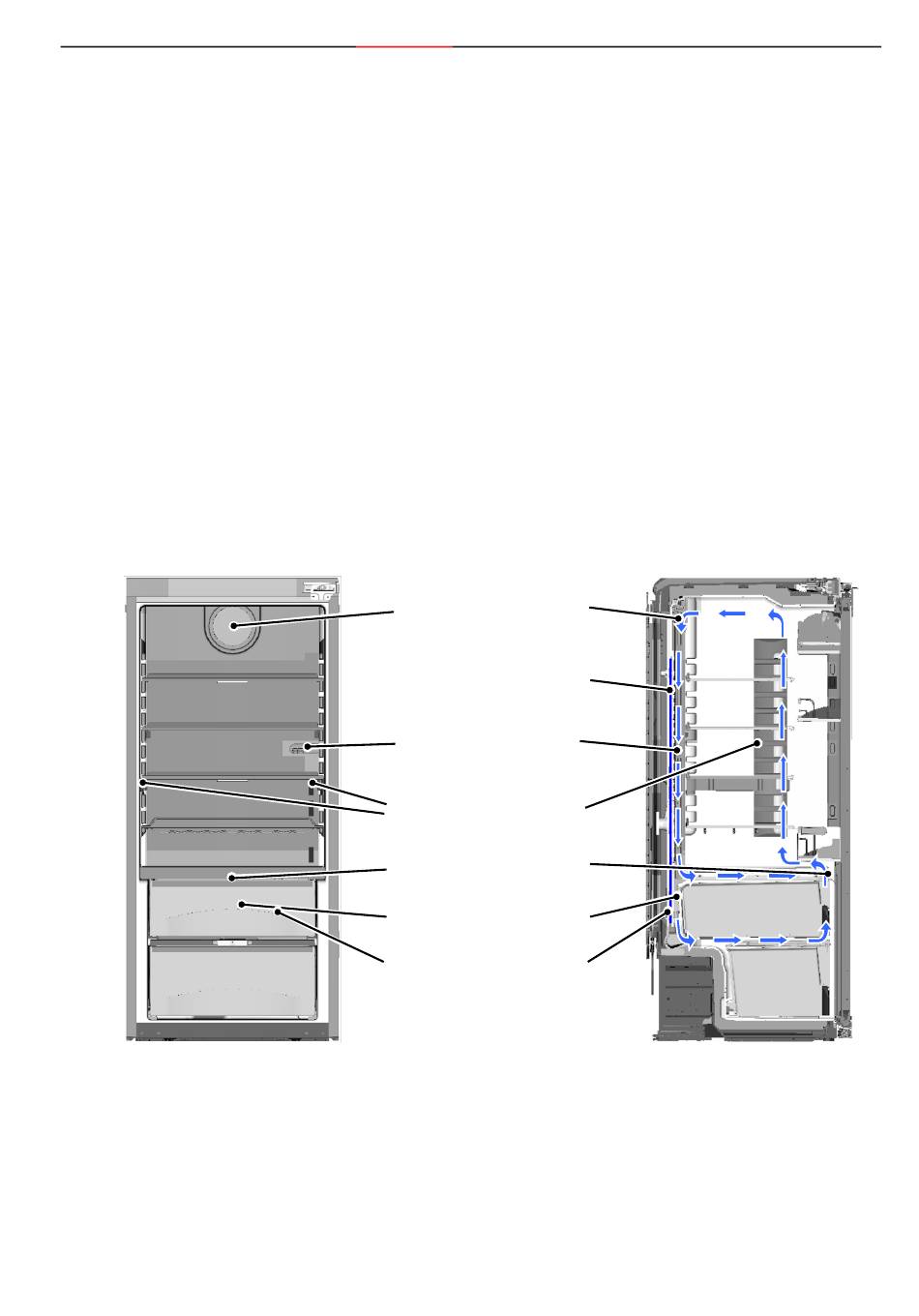

Abb. 3.1/ 1: Jumbo Abb. 3.1/ 2: Jumbo
