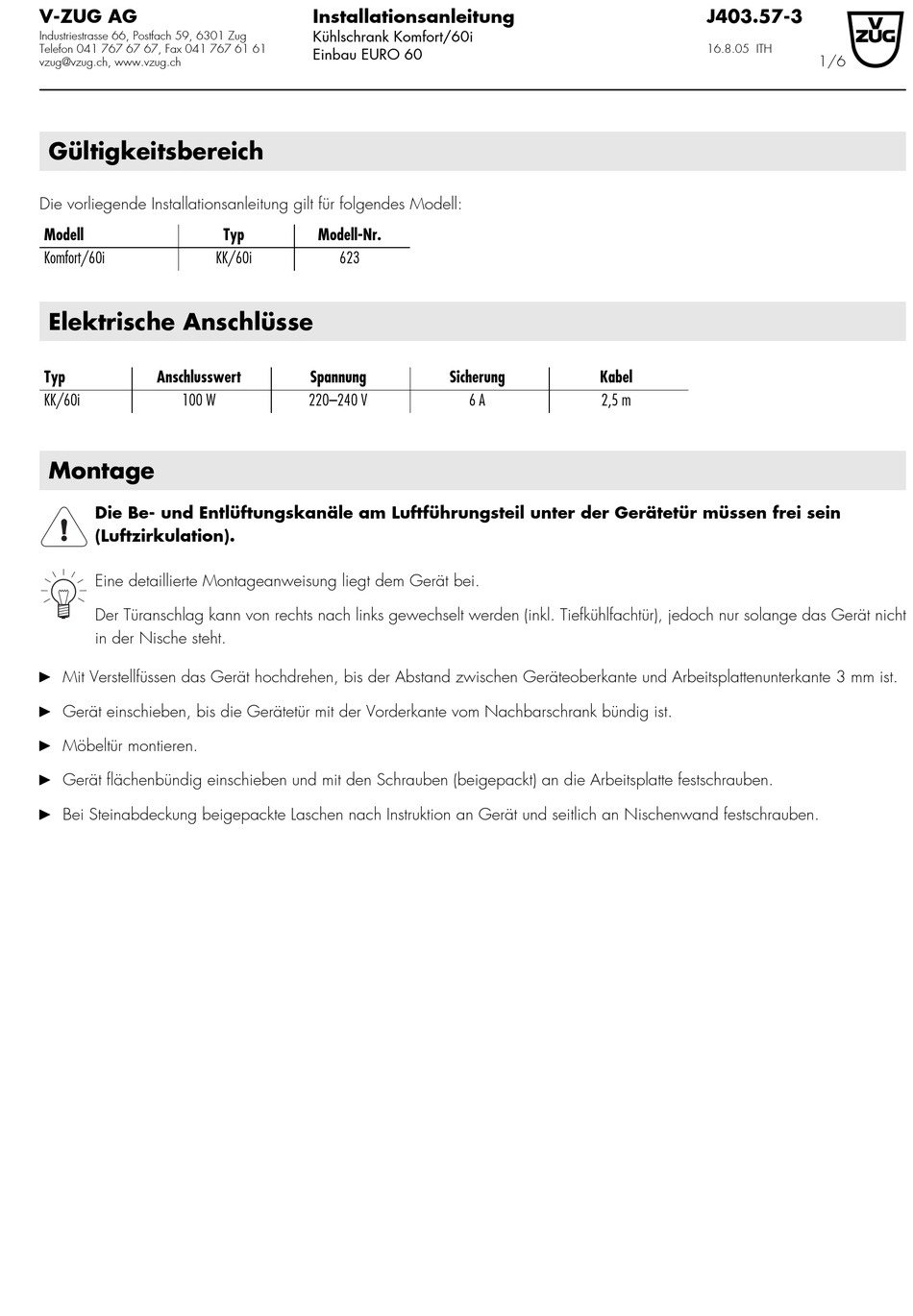

V-ZUG Komfort/60i Typ KK/60i Installationsanleitung

V ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
Gültigkeitsbereich
Die vorliegende Installationsanleitung gilt für folgendes Modell:
Modell
Komfort/60i
Elektrische Anschlüsse
Typ Anschlusswert
KK/60i 100 W
Montage
Die Be und Entlüftungskanäle am Luftführungsteil unter der Gerätetür müssen frei sein
(Luftzirkulation).
Eine detaillierte Montageanweisung liegt dem Gerät bei.
Der Türanschlag kann von rechts nach links gewechselt werden (inkl. Tiefkühlfachtür), jedoch nur solange das Gerät nicht
in der Nische steht.
Mit Verstellfüssen das Gerät hochdrehen, bis der Abstand zwischen Geräteoberkante und Arbeitsplattenunterkante 3 mm ist.
A
Gerät einschieben, bis die Gerätetür mit der Vorderkante vom Nachbarschrank bündig ist.
A
Möbeltür montieren.
A
Gerät flächenbündig einschieben und mit den Schrauben (beigepackt) an die Arbeitsplatte festschrauben.
A
Bei Steinabdeckung beigepackte Laschen nach Instruktion an Gerät und seitlich an Nischenwand festschrauben.
A
Installationsanleitung
Kühlschrank Komfort/60i
Einbau EURO 60
Typ Modell-Nr.
KK/60i 623
Spannung
220–240 V
Sicherung Kabel
6 A 2,5 m
J403.57 3
16.8.05 ITH
1/6
