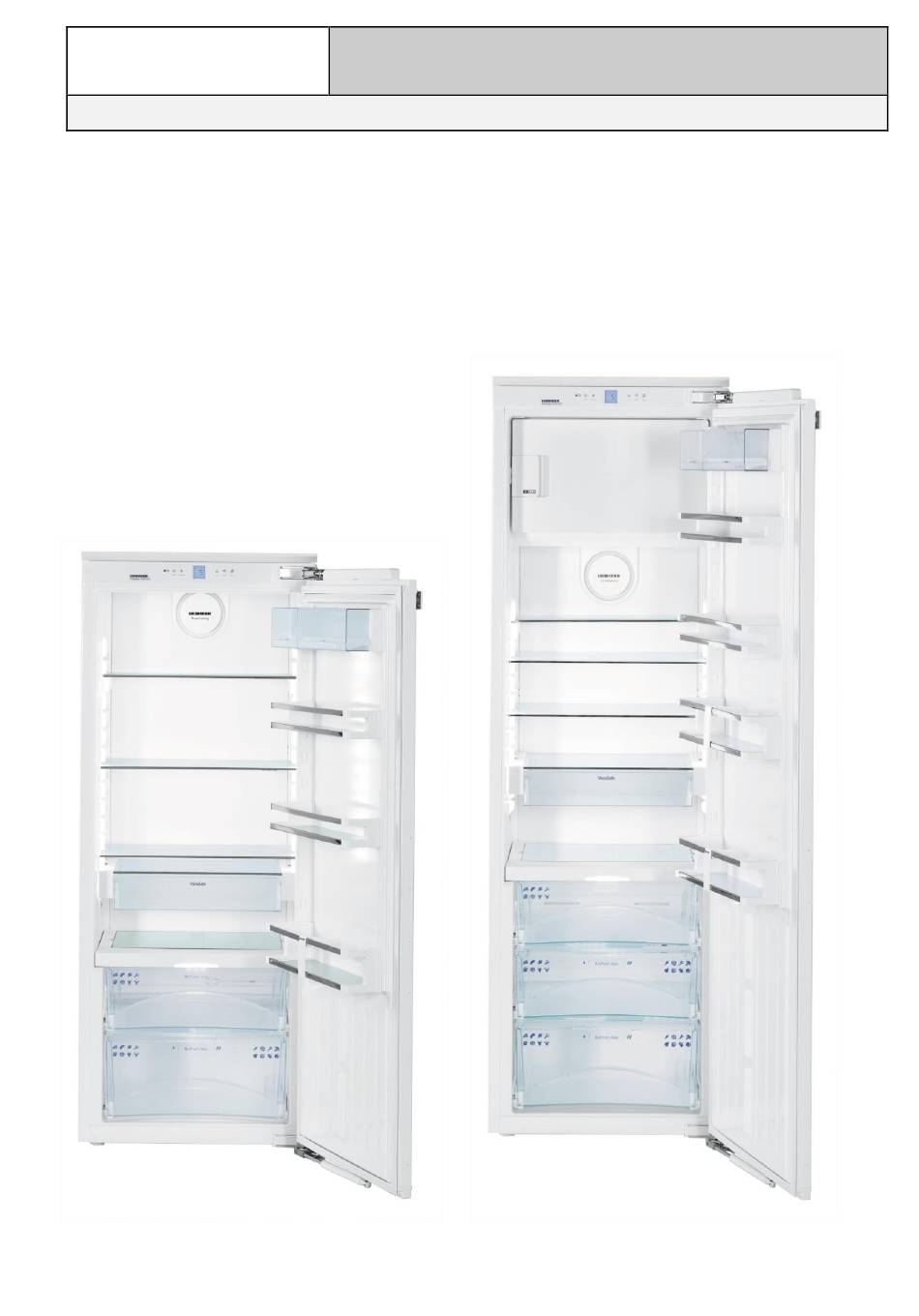

V-ZUG AG
Servicedokumentation
Servicemanual Nr. 07/2013
Version 01
LHG-JH/04.01.18
Gerätedokumentation
Magnum 2 60i eco / Jumbo 60i
Integrierbares Kühlgerät mit 0°-Zone
Magnum 2 60i
Jumbo 60i
1
35
SM_Magnum 2 60i eco.docx
Seite
/

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG Magnum 2 60i eco

Inhaltszusammenfassung für V-ZUG Magnum 2 60i eco

  • Seite 1 V-ZUG AG Servicedokumentation Servicemanual Nr. 07/2013 Version 01 LHG-JH/04.01.18 Gerätedokumentation Magnum 2 60i eco / Jumbo 60i Integrierbares Kühlgerät mit 0°-Zone Magnum 2 60i Jumbo 60i SM_Magnum 2 60i eco.docx Seite...

  • Seite 2: Inhaltsverzeichnis

    4.1.2 Kühl-0°-Zone ............................7 4.2 Kältetechnische Komponenten und Funktionen ................. 9 4.2.1 Allgemein ............................... 9 4.2.2 Kühlteil ..............................9 4.2.3 4-Sterne-Fach (nur MAGNUM 2 60I ECO) ................... 9 4.2.4 Kältetechnisches Funktionsprinzip ...................... 10 Montagehinweise / Teiletausch .................... 11 5.1 Allgemein ..........................11 5.1.1 Elektronik .............................

  • Seite 3: Bedien- Und Kontrollelemente

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 1.0 Bedien- und Kontrollelemente V-ZUG Kühl-0°-Zone 1 On/Off Ein-/Austaste für Kühlteil 2 SuperCool SuperCool-Funktion 3 Temperaturanzeige 4 Up Einstelltaste Temperatur wärmer 5 Down Einstelltaste Temperatur kälter 6 Alarm Alarm-Austaste für Tonwarner 2.0 Funktionen auf einen Blick...

  • Seite 4: Gerätebeschreibung

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 3.0 Gerätebeschreibung Kühl- und 0°-Zone: Kühlteil und 0°-Zone werden über einen gemeinsamen Verdampfer gekühlt. Der Rückwandverdampfer ist durch eine isolierte vertikale Trennplatte thermisch abgeschottet. Zur Temperaturabstimmung zwischen Kühl- und 0°-Zone wird ein Gleichstromventilator benutzt. Der Ventilator ist in die vertikale Trennplatte integriert.
  • Seite 5 Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Umgebungsfühler Verdampferrohr Ventilator Eingeschäumte Flächenheizung Eingeschäumter Rückwandverdampfer Luftfühler LED-Lichtsäule Verdampferfühler LED-BioFresh- Beleuchtung BioFresh-Luftfühler Abb. 3.1/ 3: Magnum 2 Abb. 3.1/ 4: Magnum 2 Seite 5/35...

  • Seite 6: Hauptkomponenten Und Deren Funktionen

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 4.0 Hauptkomponenten und deren Funktionen Elektrische Komponenten und Funktionen 4.1.1 Allgemein Elektronik Art: 6er-Elektronik Komponenten: Bedienteil und Leistungsteil Verdichter Art: Jumbo: Standard Magnum 2 60i eco: VCC, AC-Protokoll Funktion: Ein: Kühlteil-Verdampferfühler Einschaltwert...

  • Seite 7: Kühl-0°-Zone

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 4.1.2 Kühl-0°-Zone Elektronik Einstellbereich: Kühlteil: +3°C bis +9°C 0°-Zone: b1 bis b9 (b1: kälteste Einstellung; 1,2K pro Stufe) Anzeigebereich: 3°C bis 49°C (Istwertanzeige) Temperaturen kälter-gleich +3°C werden mit 3°C angezeigt.
  • Seite 8 Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Verbraucher / Lasten Ventilator: Position: An Innenbehälterdecke mittig, hinter vertikaler Trennplatte. Funktion: Kühlteil- Verdichter Tür Ventilator Luftfühler Einschaltwert (Kühlteil warm) Einschaltwert (Kühlteil warm) Einschaltwert EIN/AUS (Kühlteil warm) Ausschaltwert EIN/AUS ZU/AUF (Kühlteil kalt)

  • Seite 9: Kältetechnische Komponenten Und Funktionen

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Kältetechnische Komponenten und Funktionen 4.2.1 Allgemein Verdichter Verdichter: Jumbo: Standard Magnum: VCC, AC-Protokoll Nur IKBP: Verdunstungsschalen-Heizung Position: In Verdunstungsschale auf dem Verdichter. Art: Heißgasheizung (vor Verflüssiger). 4.2.2 Kühlteil Verdampfer Bauform: Rückwandverdampfer...

  • Seite 10: Kältetechnisches Funktionsprinzip

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 4.2.4 Kältetechnisches Funktionsprinzip Jumbo ..50 Kühlteil-Verdampfer Verflüssiger Verdichter Abb. 4.2.4/ 1 MAGNUM 2 60I ECO 4-Sterne Fach Verdampfer Verflüssiger Kühlteil-Verdampfer Verdichter Abb. 4.2.4/ 2 Seite 10/35...

  • Seite 11: Montagehinweise / Teiletausch

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.0 Montagehinweise / Teiletausch Allgemein 5.1.1 Elektronik Abdeckungen: Abdeckungen an markierten Stellen ausrasten. Abb. 5.1.1/ 1 (Abb. ähnlich) Abb. 5.1.1/ 2 Frontblende: - Rastnase des Frontgehäuses entriegeln. - Frontblende nach vorne herausziehen.
  • Seite 12 Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Leistungsplatine: - Platinenträger entriegeln und nach vorne herausziehen (siehe Abb. 5.1.1/ 5). - Stecker entriegeln und abziehen (siehe Abb. 5.1.1/ 6). - Abdeckung Platinenträger entriegeln (siehe Abb. 5.1.1/ 7).

  • Seite 13: Zugentlastung/Deckel Gerätedecke

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.1.2 Zugentlastung/Deckel Gerätedecke - Die Leitungen sind in der Geräte-Decke in einem Kabelschacht geführt. Beachte: Netzführende Kabel sind in separatem Kabelschacht verlegt! - Den Deckel erst vorne entriegeln, Abb. 5.1.2/ 2.

  • Seite 14: Türlagerung Oben

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.1.3 Türlagerung oben Türscharnier oben: - Befestigungsschrauben lösen (ca. 1cm), nicht ganz ausdrehen (Abb. 5.1.3/ 1).  Türscharnier kann bei gelösten, eingedrehten Schrauben entfernt werden - Befestigungsschrauben, nach entfernen des Scharniers(Tür) ganz ausdrehen und Blechwinkel nach oben entnehmen (Abb.

  • Seite 15: Türlagerung Unten

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.1.4 Türlagerung unten Türscharnier unten: - Abdeckung abnehmen. - Befestigungsschrauben lösen (ca. 1cm), nicht ganz ausdrehen (Abb. 5.1.4/ 2).  Türscharnier kann bei gelösten, eingedrehten Schrauben entfernt werden - Befestigungsschrauben, nach entfernen des Scharniers (Tür) ganz ausdrehen.

  • Seite 16: Schließdämpfung

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.1.5 Schließdämpfung Schließdämpfer: - Den Schließdämpfer mit Schraubendreher abhebeln. - Kugelkopf mit Gabelschlüssel oder Torx-Schraubendreher herausdrehen. - Am Scharnier die Schraube lösen. Abb. 5.1.5/ 1 Abb. 5.1.5/ 2 Abb. 5.1.5/ 3 Abb.

  • Seite 17: Kühlteil

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Kühlteil 5.2.1 Ausbau der horizontalen Trennplatte Horizontale Trennplatte: - 0°-Zone-Schubfächer entnehmen. (Zuerst hinten anheben, Widerstand muss überwunden werden, dann nach vorne entnehmen). - Feuchteregulierungsplatte herausziehen. - 0°-Zone-Beleuchtung ausbauen (siehe 5.2.8 0°-Zone-Beleuchtung), und Kabel aus Nut lösen (Abb.

  • Seite 18: Ausbau Der Vertikalen Trennplatte, Zugang Verdampfer

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.2 Ausbau der vertikalen Trennplatte, Zugang Verdampfer Horizontale Trennplatte: - Ausbau der horizontalen Trennplatte. (siehe 5.2.1 Ausbau der horizontalen Trennplatte). - Glasplatten herausnehmen. - 0°-Zone-Luftfühler ausklippsen. - Befestigungsschrauben der Trennplatte lösen (Abb. 5.2.2/ 2).
  • Seite 19 Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Isolierung Trennplatte: - Schraubstopfen ausdrehen. - Isolierung abnehmen. Kühlteil-Luftfühler Ventilator Schraubstopfen BioFresh-Luftühler Abb. 5.2.2/ 7 Vorderseite vertikale Trennplatte Abb. 5.2.2/ 8 Rückseite vertikale Trennplatte Ventilator Kühlteil-Luftfühler Abb. 5.2.2/ 9 Abb.

  • Seite 20: 0°-Zone-Luftfühler

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.3 0°-Zone-Luftfühler 0°-Zone-Luftfühler: - Ausbau der horizontalen Trennplatte. (siehe 5.2.1 Ausbau der horizontalen Trennplatte) - Ausbau der vertikalen Trennplatte. (siehe 5.2.2 Ausbau der vertikalen Trennplatte) - 0°-Zone-Luftfühler aus Halterung ausklippsen.

  • Seite 21: Verdampferfühler

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.5 Verdampferfühler Verdampferfühler MAGNUM 2 60I ECO: - Ausbau der horizontalen Trennplatte. (siehe 5.2.1 Ausbau der horizontalen Trennplatte) - Ausbau der vertikalen Trennplatte. (siehe 5.2.2 Ausbau der vertikalen Trennplatte) - IKB ..50:...

  • Seite 22: Ventilator

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.6 Ventilator Ventilator: - Ausbau der horizontalen Trennplatte. (siehe 5.2.1 Ausbau der horizontalen Trennplatte) - Ausbau der vertikalen Trennplatte. (siehe 5.2.2 Ausbau der vertikalen Trennplatte) - Den Absorber an den Rastnasen ausrasten.

  • Seite 23: Kühlteil-Lichtsäule

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.7 Kühlteil-Lichtsäule Lichtabdeckung: - Verriegelung der Lichtabdeckung mit Schraubendreher eindrücken. - Lichtabdeckung nach oben schieben. - Lichtabdeckung abnehmen. - Stecker von LED-Platine abziehen. Beim Einbau ist darauf zu achten, dass die Lichtabdeckung in der unteren Position eingebaut wird.
  • Seite 24 Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Halteleiste: - Vorderseite der Halteleiste an Ecke beginnend aushebeln. - Halteleiste entnehmen. Abb. 5.2.7/ 6: Halteleiste Abb. 5.2.7/ 7 Halteleiste Lichtabdeckung LED-Platine Abb. 5.2.7/ 8 Seite 24/35...

  • Seite 25: 0°-Zone-Beleuchtung

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.8 0°-Zone-Beleuchtung LED-Beleuchtungseinheit: - Markierte Verriegelungen der LED-Beleuchtungseinheit lösen. - Lichtabdeckung abnehmen. - Stecker von LED-Beleuchtungseinheit abziehen. Info: LED-Platine ist einzeln nicht erhältlich, nur zusammen mit Lichtabdeckung! Abb. 5.2.8/ 1 Abb.

  • Seite 26: Auszugschienen 0°-Zone

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.9 Auszugschienen 0°-Zone Schubladen: - 0°-Zone-Schubfächer entnehmen. Zuerst hinten anheben dann nach vorne entnehmen (Abb. 5.2.9/ 1). Auszugschiene: Obere Schiene ausfahren. - Haltelasche nach unten drücken. - Untere Schiene nach hinten schieben um zu entriegeln (Abb. 5.2.9/ 2).
  • Seite 27 Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Halteleisten einsetzen: - Halteleiste wie in Abb. 5.2.9/ 5 dargestellt in Aufnahme-Innenbehälter einsetzen und bis Anschlag nach hinten schieben. - Halteleiste eindrücken. - Der neuen Halteleiste liegt eine Schraube bei, diese wird zur zusätzlichen Fixierung wie abgebildet eingedreht (Abb.

  • Seite 28: Türmagnet

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 5.2.10 Türmagnet Türmagnet: - Türmagnet ist oberhalb der Türdichtung in Tür-Oberteil eingeschäumt.  Türmagnet ist nicht wechselbar! Türmagnet Abb. 5.2.10/ 1 Seite 28/35...

  • Seite 29: Technische Daten

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 6.0 Technische Daten Allgemein Fühlerwerte: Kühl-0°-Zone: Luft-, Verdampfer-, und 0°-Zonefühler Temperatur [°C] Widerstandswert [kOhm] 11,9 15,3 19,8 25,9 34,1 45,3 60,8 82,3 112,8 Kühl- 0°-Zone 2,6 – 3,3 Watt ...

  • Seite 30: Service-Menü

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 7.0 Service-Menü Das Service-Menü darf nur von Kundendiensttechnikern verwendet werden. V-ZUG „On/Off“ + „Up“ ca. 5 Sek. gemeinsam drücken Aktivierung Service-Menü: Kurzübersicht Service-Menü „On/Off“ + „Up“ ca. 5 Sek. gemeinsam drücken...

  • Seite 31: Demo-Mode D

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Demo-Mode Prüfmöglichkeit / Schritt Anzeige Aktion Anzeige nach Aktion Info Start Service-Menü --Demo-Mode Ein-- 5 Sekunden Service-Menü aktiv „On/Off“ + „Up“ Istwert blinkt Demo-Mode gemeinsam drücken angewählt Demo-Mode EIN 1x „SuperCool“...

  • Seite 32: Bedienteiltest P

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Bedienteiltest Schritt Anzeige Aktion Anzeige nach Aktion Prüfmöglichkeit / Info Start Service-Menü 5 Sekunden „On/Off“ + „Up“ Istwert blinkt Service-Menü aktiv gemeinsam drücken Bedienteiltest -- Prüfung der Sensortasten, Anzeigeelemente, Türsensor und Signalton -- Bedienteiltest 1x „Up“...

  • Seite 33: Fühlerprüfung (Anzeige Der Temperatur) Und Türkontaktprüfung E

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Fühlerprüfung (Anzeige der Temperatur) und Türkontaktprüfung Schritt Anzeige Aktion Anzeige nach Aktion Prüfmöglichkeit / Info Start Service-Menü 5 Sekunden „On/Off“ + „Up“ Istwert blinkt Service-Menü aktiv gemeinsam drücken Fühlerprüfung und Türkontaktprüfung (Fühlerwerte ohne Offset, Gerät im Regelbetrieb) 2x „Up“...

  • Seite 34: Kundendienst-Mode L

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i Kundendienst-Mode Anzeige nach Schritt Anzeige Aktion Prüfmöglichkeit / Info Aktion Start Service-Menü 5 Sekunden „On/Off“ + „Up“ Istwert blinkt Service-Menü aktiv gemeinsam drücken Kundendienst-Mode Leistung -- Prüfung elektrischer Verbraucher -- 3x „Up“...

  • Seite 35: Fehlercode, Fehlersuche

    Servicemanual 1042526-00 Version AA Magnum 2 60i eco / Jumbo 60i 8.0 Fehlercode, Fehlersuche Fehlercode-Tabelle Notbetrieb Fehlercode Defektes Bauteil Gerät Kälteleistung EIN Kälteleistung AUS 5 Min. 20 Min. 0°-Zone-Luftfühler Jumbo 15 Min. 50 Min. 5 Min. 20 Min. Kühlteil-Luftfühler 15 Min.
