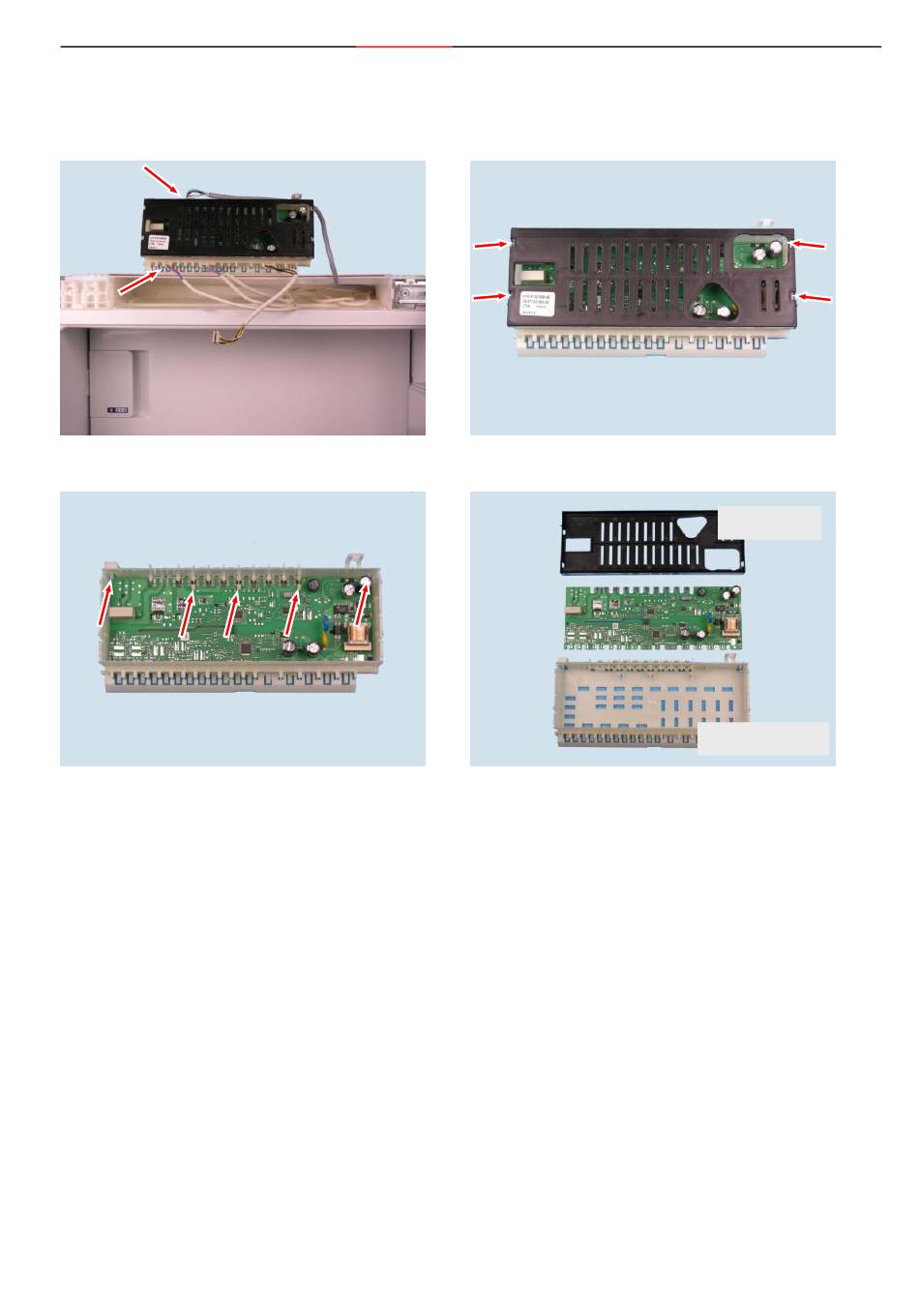

Leistungsplatine:
Abb. 5.1.1/ 5
Abb. 5.1.1/ 7
Version AA
- Platinenträger entriegeln und nach vorne herausziehen (siehe Abb. 5.1.1/ 5).
- Stecker entriegeln und abziehen (siehe Abb. 5.1.1/ 6).
- Abdeckung Platinenträger entriegeln (siehe Abb. 5.1.1/ 7).
- Leistungsplatine entriegeln (siehe Abb. 5.1.1/ 8).
(Abb. ähnlich)
(Abb. ähnlich)
Abb. 5.1.1/ 6
Abb. 5.1.1/ 8
Seite 12/35
Magnum 2 60i eco / Jumbo 60i
(Abb. ähnlich)
Abdeckung
Platinenträger
(Abb. ähnlich)
