Modul 800-CT8-LP

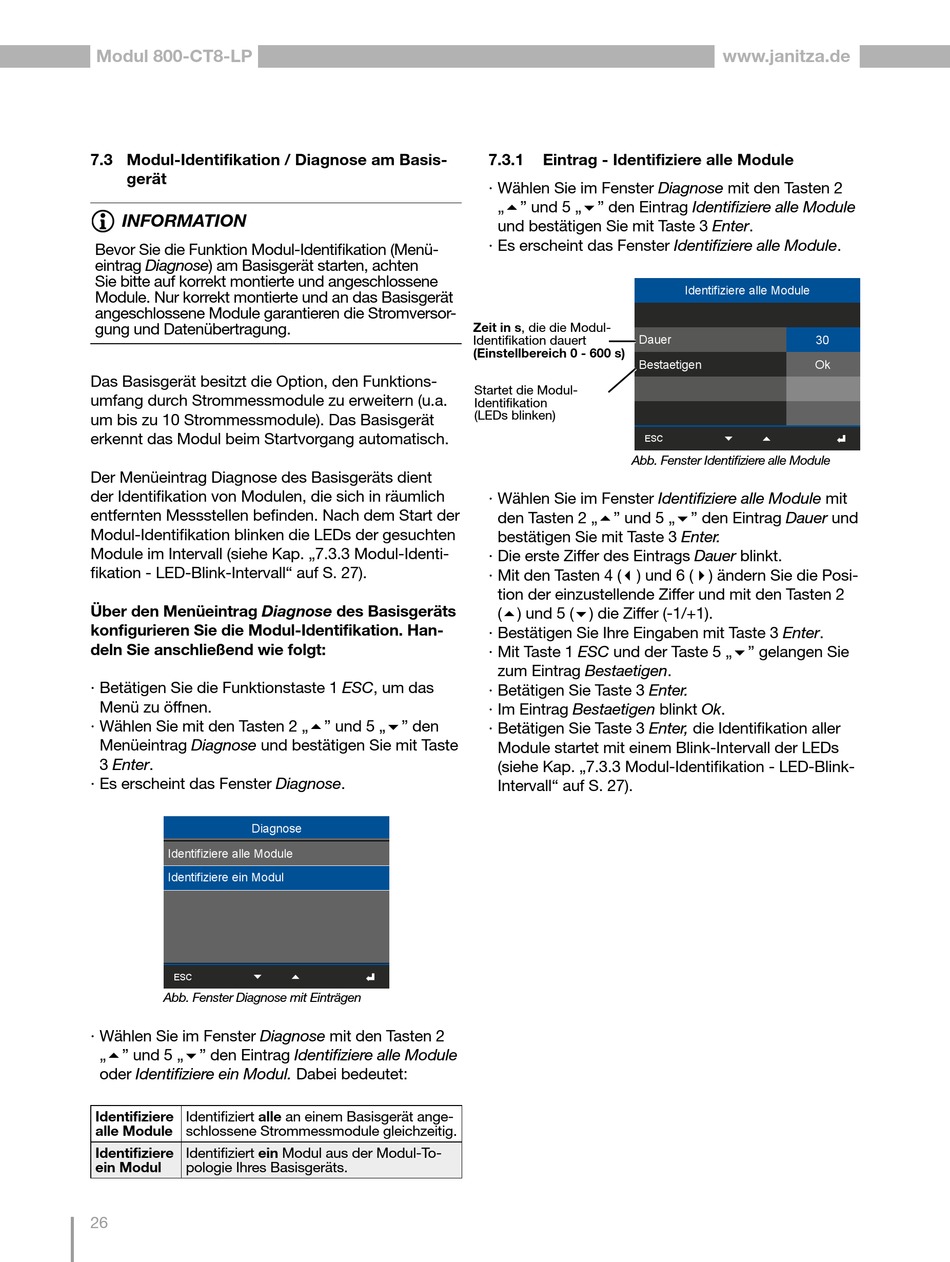

7.3 Modul-Identifikation / Diagnose am Basis-
gerät
INFORMATION
Bevor Sie die Funktion Modul-Identifikation (Menü-
eintrag Diagnose) am Basisgerät starten, achten
Sie bitte auf korrekt montierte und angeschlossene
Module. Nur korrekt montierte und an das Basisgerät
angeschlossene Module garantieren die Stromversor-
gung und Datenübertragung.
Das Basisgerät besitzt die Option, den Funktions-
umfang durch Strommessmodule zu erweitern (u.a.
um bis zu 10 Strommessmodule). Das Basisgerät
erkennt das Modul beim Startvorgang automatisch.
Der Menüeintrag Diagnose des Basisgeräts dient
der Identifikation von Modulen, die sich in räumlich
entfernten Messstellen befinden. Nach dem Start der
Modul-Identifikation blinken die LEDs der gesuchten
Module im Intervall (siehe Kap. „7.3.3 Modul-Identi-
fikation - LED-Blink-Intervall" auf S. 27).
Über den Menüeintrag Diagnose des Basisgeräts
konfigurieren Sie die Modul-Identifikation. Han-
deln Sie anschließend wie folgt:
· Betätigen Sie die Funktionstaste 1 ESC, um das
Menü zu öffnen.
· Wählen Sie mit den Tasten 2 „5" und 5 „6" den
Menüeintrag Diagnose und bestätigen Sie mit Taste
3 Enter.
· Es erscheint das Fenster Diagnose.
Diagnose
Identifiziere alle Module
Identifiziere ein Modul
ESC
Abb. Fenster Diagnose mit Einträgen
· Wählen Sie im Fenster Diagnose mit den Tasten 2
„5" und 5 „6" den Eintrag Identifiziere alle Module
oder Identifiziere ein Modul. Dabei bedeutet:
Identifiziere Identifiziert alle an einem Basisgerät ange-
alle Module schlossene Strommessmodule gleichzeitig.
Identifiziere Identifiziert ein Modul aus der Modul-To-
ein Modul pologie Ihres Basisgeräts.
26
7.3.1

Eintrag - Identifiziere alle Module

· Wählen Sie im Fenster Diagnose mit den Tasten 2
„5" und 5 „6" den Eintrag Identifiziere alle Module
und bestätigen Sie mit Taste 3 Enter.
· Es erscheint das Fenster Identifiziere alle Module.
Zeit in s, die die Modul-
Dauer
Identifikation dauert
(Einstellbereich 0 - 600 s)
Bestaetigen
Startet die Modul-
Identifikation
(LEDs blinken)
ESC
Abb. Fenster Identifiziere alle Module
· Wählen Sie im Fenster Identifiziere alle Module mit
den Tasten 2 „5" und 5 „6" den Eintrag Dauer und
bestätigen Sie mit Taste 3 Enter.
· Die erste Ziffer des Eintrags Dauer blinkt.
· Mit den Tasten 4 () und 6 () ändern Sie die Posi-
tion der einzustellende Ziffer und mit den Tasten 2
(5) und 5 (6) die Ziffer (-1/+1).
· Bestätigen Sie Ihre Eingaben mit Taste 3 Enter.
· Mit Taste 1 ESC und der Taste 5 „6" gelangen Sie
zum Eintrag Bestaetigen.
· Betätigen Sie Taste 3 Enter.
· Im Eintrag Bestaetigen blinkt Ok.
· Betätigen Sie Taste 3 Enter, die Identifikation aller
Module startet mit einem Blink-Intervall der LEDs
(siehe Kap. „7.3.3 Modul-Identifikation - LED-Blink-
Intervall" auf S. 27).
www.janitza.de
Identifiziere alle Module
30
Ok
