Schaltleistungsgrenzen

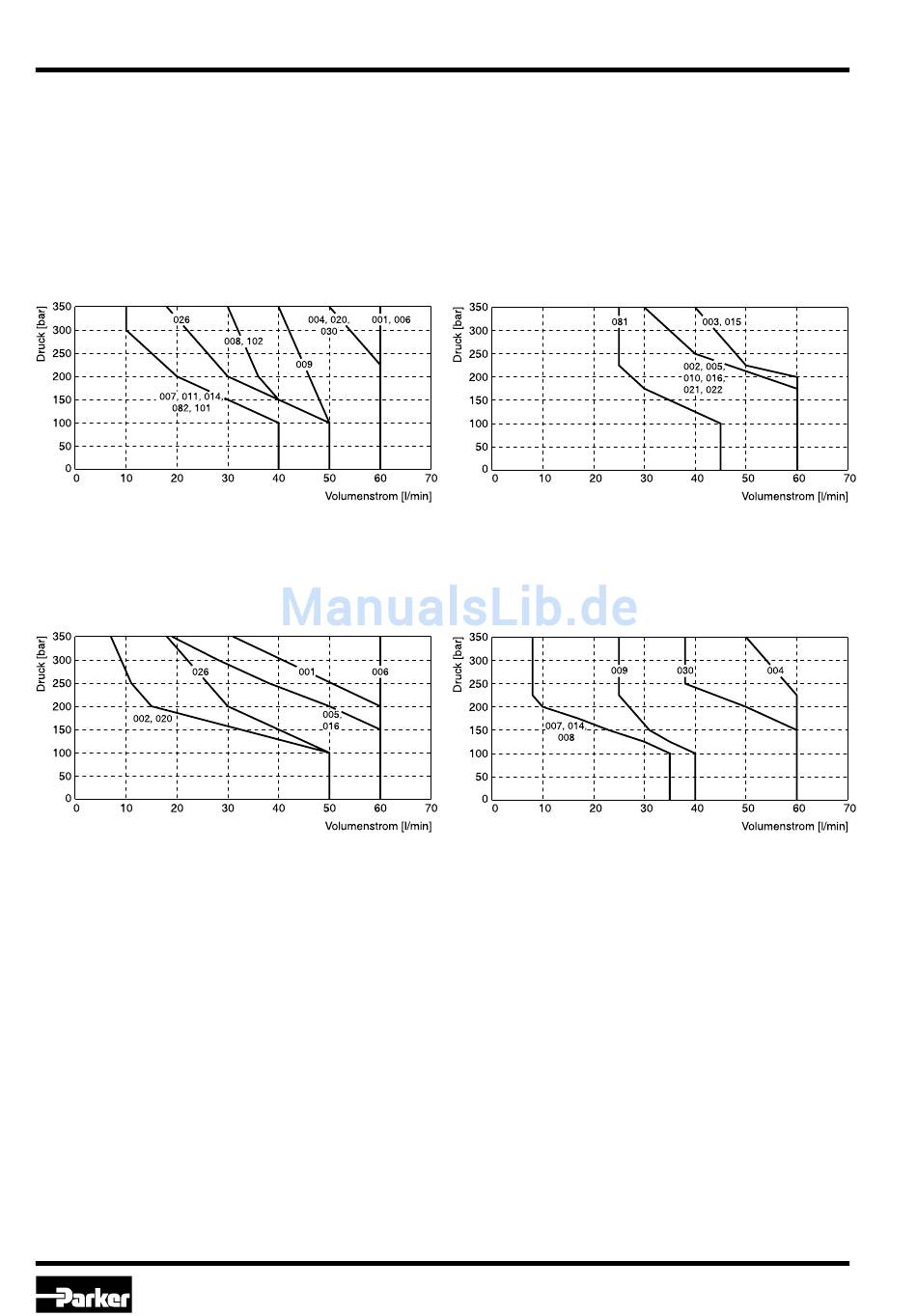

Das Diagramm unten gibt die Schaltleistungsgrenzen für Ventile mit Gleich- und Wechselspannungsma-
gneten an. Die Angaben gelten für eine Viskosität von 40 mm
Ventils. Bei einseitiger Durchströmung können diese Werte teilweise erheblich geringer als dargestellt
sein. Zur Vermeidung von Volumenströmen, die über der Schaltleistungsgrenze des Ventils liegen, kann
in dem P-Kanal eine Einsteckdüse eingesetzt werden.

Schaltleistungsgrenzen mit DC-Magnet

Gemessen mit HLP46 bei 50 °C, 90 % U

Schaltleistungsgrenzen mit AC-Magnet

Gemessen mit HLP46 bei 50 °C, 95 % U
D1VW_EE 5715-690_93 DE.indd CM 12.11.15
Direktgesteuertes Wegeventil
Serie D1VW*EE mit Explosionsschutz
und betriebswarmen Magneten
nom
und betriebswarmen Magneten
nom
8
2
/s bei gleichmäßiger Durchströmung des
