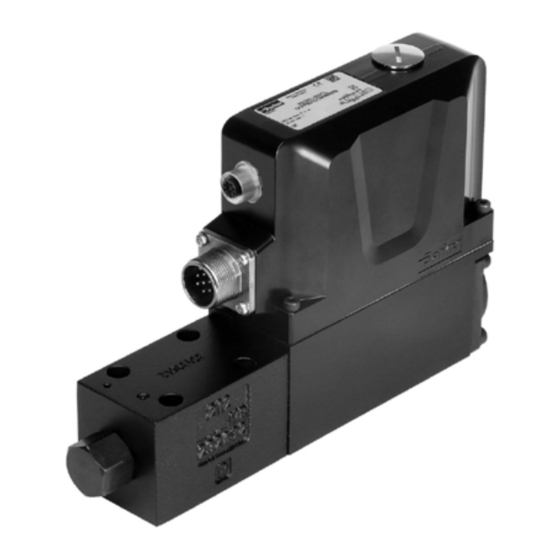

Parker DFplus Serie Betriebsanleitung
Regelventil mit frei konfigurierbarem übergeordneten regelkreis
Vorschau ausblenden
Andere Handbücher für DFplus Serie:
- Betriebsanleitung (22 Seiten) ,
- Betriebsanleitung (19 Seiten) ,
- Betriebsanleitung (22 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

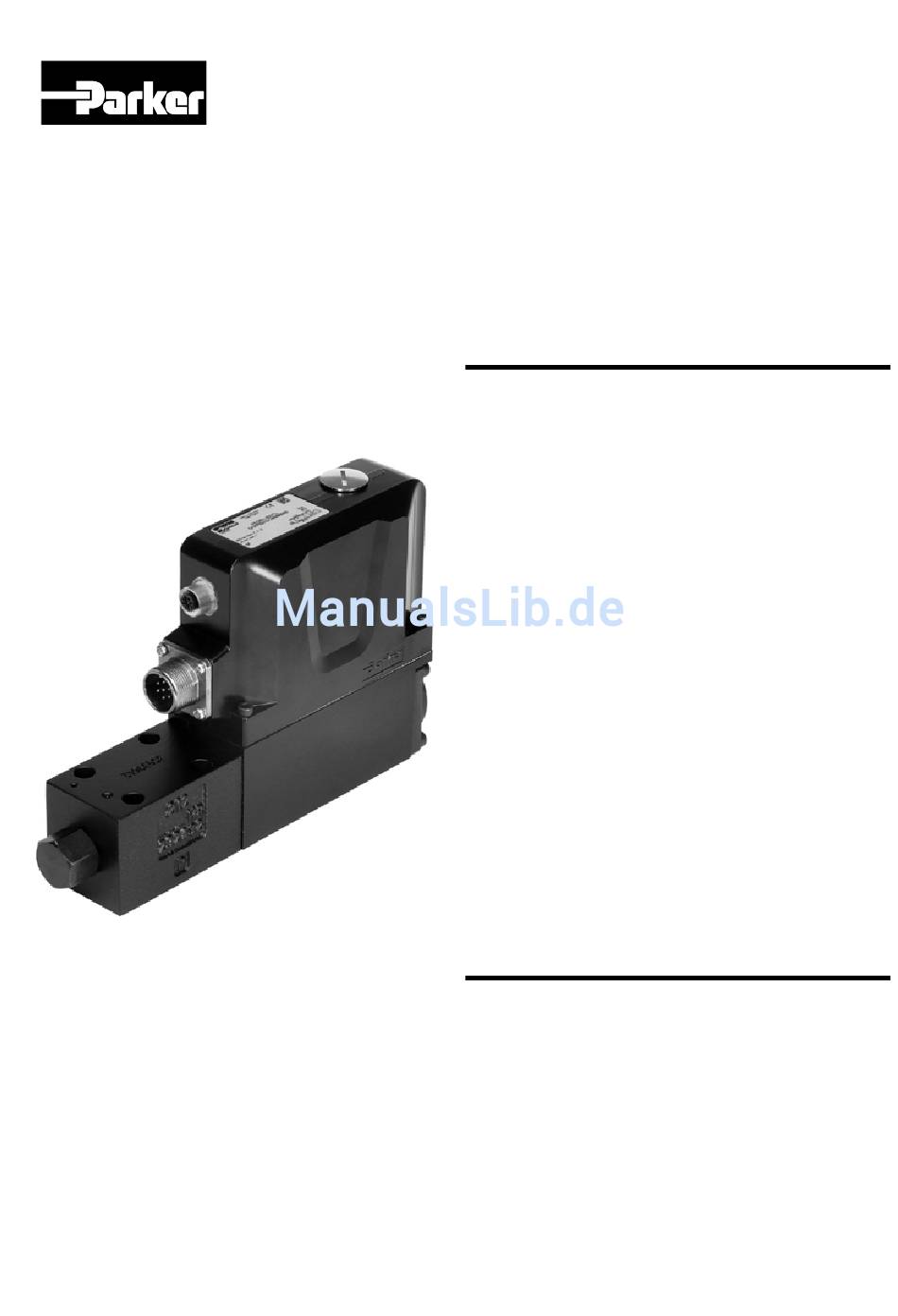

Bulletin HY11-5715-695/DE
Betriebsanleitung
Serie DFplus
Konstruktionsstand > 30
Regelventil mit frei
konfigurierbarem
übergeordneten
Regelkreis
Parker Hannifin
Manufacturing Germany GmbH & Co. KG
Hydraulic Controls Division Europe
Gutenbergstr. 38
41564 Kaarst, Deutschland
Tel.: 0181 99 44 43 0
E-mail: valveshcd@parker.com
Copyright © 2016, Parker Hannifin Corp.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Parker DFplus Serie
Inhaltszusammenfassung für Parker DFplus Serie
- Seite 1 Konstruktionsstand > 30 Regelventil mit frei konfigurierbarem übergeordneten Regelkreis Parker Hannifin Manufacturing Germany GmbH & Co. KG Hydraulic Controls Division Europe Gutenbergstr. 38 41564 Kaarst, Deutschland Tel.: 0181 99 44 43 0 E-mail: valveshcd@parker.com Copyright © 2016, Parker Hannifin Corp.
-
Seite 2: Achtung - Verantwortung Des Anwenders
Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten. -
Seite 3: Inhaltsverzeichnis
Montage / Installation Lieferumfang Montage Einsatzgrenzen Druckflüssigkeiten Elektrischer Anschluss Betriebshinweise Hydraulische Vorzugs-/ Grundstellung Magnetstromüberwachung ProPxD Parametrier-Software Anwendung: Regelkreise für Lage bzw. Position Filter Spülen Störungsbehebung Zubehör / Ersatzteile Zubehör Ersatzteile D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... -
Seite 4: Einführung
Bei Tankdruck >35 bar muss der Stopfen im Y Anschluss entfernt werden. Ca. 10 % Öffnungsgrad, nur für Nullschnitt- und Unterdeckungskolben. Nur für Überdeckungskolben. Nicht für Volumenstrom Code M (40 l/min), siehe Katalog. Nur für D1FP. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... -
Seite 5: Typenschild
Temperaturgang Code 7 (6+PE mit Freigabe) • Differenz-Eingangsstufe mit verschiedenen Signaloptionen • Diagnoseausgang für Ventilhub / Überstromfehler • kompatibel zu den einschlägigen europäischen EMV-Vorschriften Nicht mit Spannungsversorgungs-Null verbinden. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... -
Seite 6: Technische Daten
8 x 1,0 (AWG16) gemeinsam abgeschirmt Kabellänge max. [m] 50 Bei Anwendungen mit p >35 bar (max 350 bar) muss der Y Anschluss verwendet und der Stopfen im Y Anschluss entfernt werden. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... -
Seite 7: Sicherheitshinweise
Betriebsanleitung Serie DFplus 2. Sicherheitshinweise Haftung Betriebsanleitung vor Installation, Inbetriebnahme, Parker übernimmt keine Haftung für Schäden, Wartung, Reparatur und Lagerung lesen und be- welche durch folgende Fehler entstehen: achten! Nichtbeachtung kann eine Beschädigung • fehlerhafte Montage / Installation des Ventils oder damit verbundener Anlagenteile •... -
Seite 8: Montage
5004072 separat bestellt werden. magnetische Emissionen können zu Betriebs- störungen und zum Ausfall führen! Betriebs- Falls Leitungsdosen anderer Hersteller ver- grenzen unter „Technische Daten“ im Parker wendet werden, muss sichergestellt sein, Katalog HY11-3500/DE „Hydraulikventile dass diese den EMV-Richtlinien entsprechen. Industriestandard“ beachten! D_FP_D 5715-695 DE.indd CM 03.08.17... - Seite 9 Außen-Ø 8...12 mm Leitungslänge max. 50 m Steckverbindung nicht unter Spannung tren- nen! Bei Leitungslängen > 50 m bitte bei Parker rückfragen. Die Anschlussleitung wird über Lötanschlüsse mit der Leitungsdose verbunden. Die Abschirmung muss entsprechend nachstehender Skizze kon- fektioniert werden.
- Seite 10 Schäden an Ventil bzw. Steuerungs- einheit führen! Anschlussbelegung Code 0, 6 + PE nach EN 175201-804 Code 7, 6 + PE nach EN 175201-804 + Freigabe Nicht mit Spannungsversorgungs-Null verbinden. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
- Seite 11 0…-10 V 12…20 mA 0…+10 V Kabelbruch, Diagnosesignal 12,5 V im Fehlerfall. Steuerkol- 0…3,6 mA 12,5 V ben nimmt definierte Stellung ein, siehe Vorzugs- Überlast 12,5 V stellung im Bestellschlüssel. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
- Seite 12 Anschlussplan Vierdraht Anschlussplan Zweidraht Spannung ±10 V (1...10 V) Anschlussplan Dreidraht Der Erdungsanschluss erfolgt über die Schirmung. Anschluss eines ungeeigneten Sensors kann zu irreparablen Schäden an der Elektronik führen. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
-
Seite 13: Betriebshinweise
Code 0: Vorübergehende Unterbrechung der zugsstellung gleich (Null-Stellung). Versorgungsspannung. Code 5: Vorübergehende Unterbrechung des Freigabesignals. Code 7: Vorübergehende Unterbrechung des Freigabesignals. Das Abschalten des VCD-Antriebs infolge Überlast wird über den Diagnoseausgang angezeigt. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... -
Seite 14: Propxd Parametrier-Software
Abspeichern kompletter Parametersätze ist ebenso möglich wie das Ausdrucken oder Speichern als Text-Datei zur weitergehenden Dokumentation. Die Software kann unter www.parker.com/euro_hcd im Bereich "Support" oder direkt unter www.parker. com/propxd kostenlos heruntergeladen werden. Bitte regelmäßig prüfen, ob die aktuellste Version Abdeckstopfen nach dem Abschluss der verwendet wird. - Seite 15 Funktionsstörungen führen! Bei Parameterän- Nähere Informationen können über die ProPxD derungen Antrieb stillsetzen! Parametrier-Software angezeigt werden. Der Expert-Modus ist über eine Passwortabfrage gesichert. Das Passwort lautet "parker" und kann nicht Fehlercode geändert werden. Im Betriebsmodus "Expert" wird Fehlercode zusätzlich die Schaltfläche"direkt senden" sichtbar,...
- Seite 16 Zur Anpassung des Sollwerteinganges an die Eingangssignalart. Einstellung der Betriebsart für die Sollwert-Kabelbruchüberwachung. Zur Ein- bzw. Abschaltung der Kabelbruchüberwachung für das Eingangssignal bei einer gewählten Sollwertoption von 4...20 mA. -100 %...+100 % 0 %...+100 % D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
-
Seite 17: Beschreibung
8 fach 2. Regelkreis D Verstärkung -100,00 100,00 0,00 2. Regelkreis D Vorhaltezeit 0,00 100,00 0,00 2. Regelkreis D 0,00 100,00 0,00 Anteilsbegrenzung -100 %...+100 % 0 %...+100 % D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... - Seite 18 Einstellung des D-Anteils für den Regler. Zur Verbesserung der Regeldynamik. Einstellung der Vorhaltezeit für das DT1-Glied des Reglers. Zur Dämpfung des D-Regelanteils. Limitierung des D-Anteils. Zur Gewichtung des D-Anteils an der Stellgröße. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
-
Seite 19: Anwendung: Regelkreise Für Lage Bzw. Position
Antrieb oszillie- ren; bei einem zu niedrigen Wert erhält man eine schlechte Positioniergenauigkeit und eine langsame Reaktion auf Sollwertänderungen. Mit dem Parameter H2 wird die Stellgröße begrenzt. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... - Seite 20 System vorgenommen. Als nächsten Schritt sollten Sie feststellen, ob Ihre Anforderungen mit dieser Abstimmung bereits erfüllt werden. Wenn nicht, so benutzen Sie die weiter vorhandenen Reglerparameter, um die Regelgüte noch zu verbessern. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
- Seite 21 Schwingung an Aus vorstehenden Gründen sollte die Grenzfre- der stationären Position hervorrufen, wenn ein I- quenz des Ventils (siehe Parker Katalog HY11- Parameter eingestellt ist. Diese Erscheinung sollte 3500/DE „Hydraulikventile Industriestandard“ nicht mit einer schnellen Oszillation durch zu hohe Serien D1FP/D3FP) ungefähr das Doppelte der...
- Seite 22 Betrieb Genauigkeit der Messposition ist vom Aufnehmer auftretenden Geschwindigkeiten und Beschleu- abhängig. nigungen. Ebenso muss der Wegaufnehmer für die geforderten Dynamikwerte ausgelegt sein. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
-
Seite 23: Filter
Druck- und Rücklaufleitung zu spülen. Dadurch wird ein Zuführen des Montageschmutzes Die Funktion und Lebensdauer des Ventils wird zum Ventil verhindert. stark von der Reinheit der Druckflüssigkeit bestimmt. D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division... -
Seite 24: Störungsbehebung
Ersatzteile 41564 Kaarst, Deutschland Folgende Ersatzteile sind lieferbar: Tel.: 0181 99 44 43 0 Dichtungssatz NBR E-mail: valveshcd@parker.com D1FP Best.-Nr. SK-D1FP D3FP Best.-Nr. SK-D3FP Hotline in Europa Tel.: 00800-2727-5374 D_FP_D 5715-695 DE.indd CM 03.08.17 Parker Hannifin Corporation Hydraulic Controls Division...
