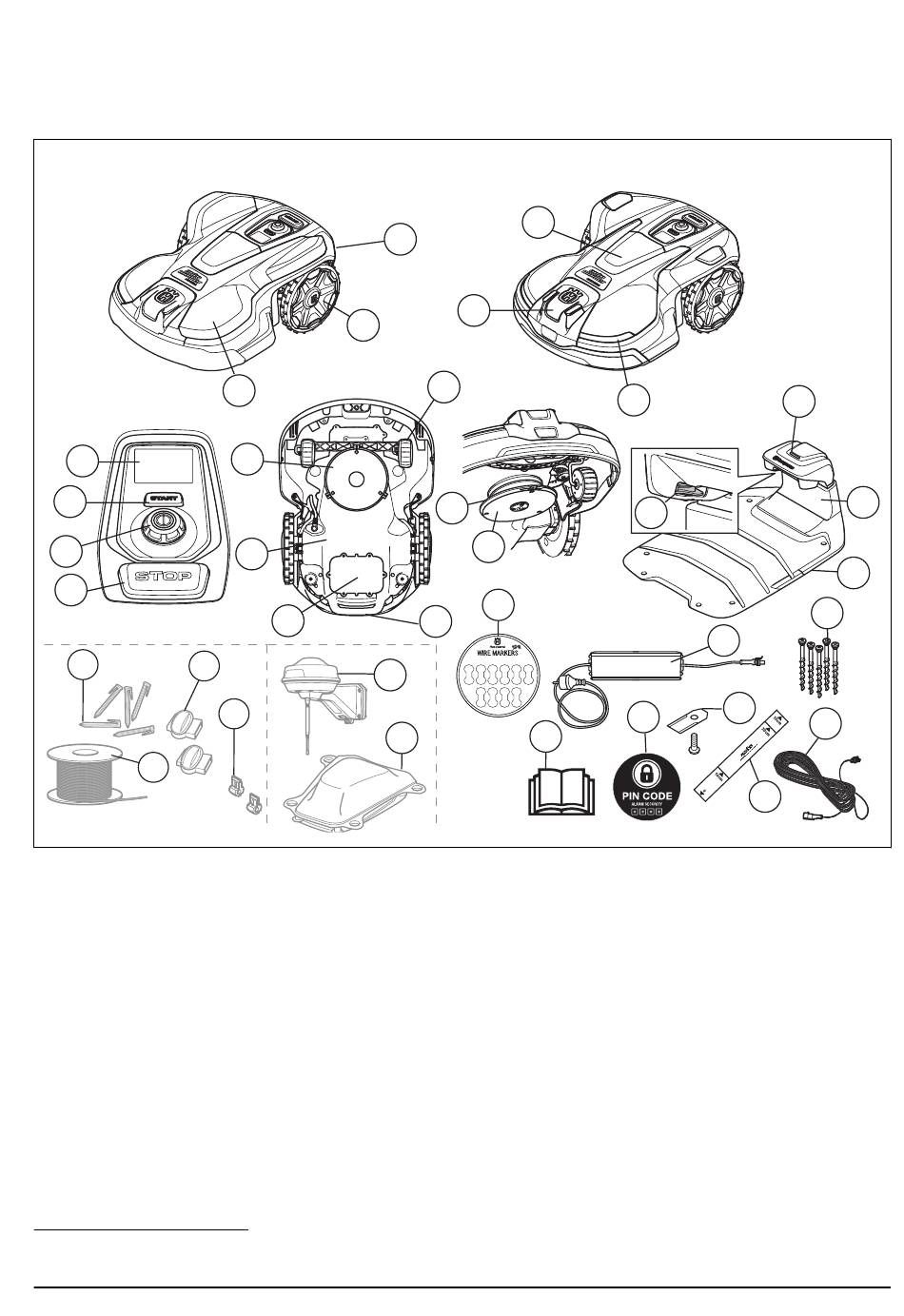

2.4 Geräteübersicht Automower
Automower P21 320 NERA
8
9
10
11
30
32
31
1. Gerätegehäuse
2. Obere Abdeckung
3. Vorderräder
4. Hinterräder
5. Radar
6. Scheinwerfer
7. Zubehör-Fach
8. Display
9. START-Taste
10. Jog-Rad
11. STOP-Taste
12. Schneidsystem
13. Chassisgehäuse mit Elektronik, Akku und Motoren
14. Typenschild
2
Das Erscheinungsbild kann je nach Markt unterschiedlich sein.
2071 - 001 - 29.03.2023
®
320/430X/450X NERA
4
2
12
13
14
34
33
35
und verbotene Bereiche einrichten. Siehe
Intelligent Mapping (AIM) auf Seite 25 .
Automower P21 430X/450X NERA
7
1
5
3
16
17
22
15
25
15. Handgriff
16. Klingenteller
17. Gleitplatte
18. Ladestation
19. Abdeckung
20. LED Anzeigelampe der Ladestation
21. Kontaktplatten
22. Kabelmarkierungen
23. Netzteil
24. Schrauben zum Befestigen der Ladestation
25. Bedienungsanleitung und Kurzanleitung
26. Alarm-Aufkleber
27. Zusätzliche Klingen
28. Lineal für die Installation des Begrenzungskabels
(Das Lineal wird aus dem Gerätekarton entfernt.)
6
21
23
27
26
2
®
Automower
20
19
18
24
29
28
