5.3

Montage Funktionserde

8027833./2022-06-10 | SICK
Irrtümer und Änderungen vorbehalten

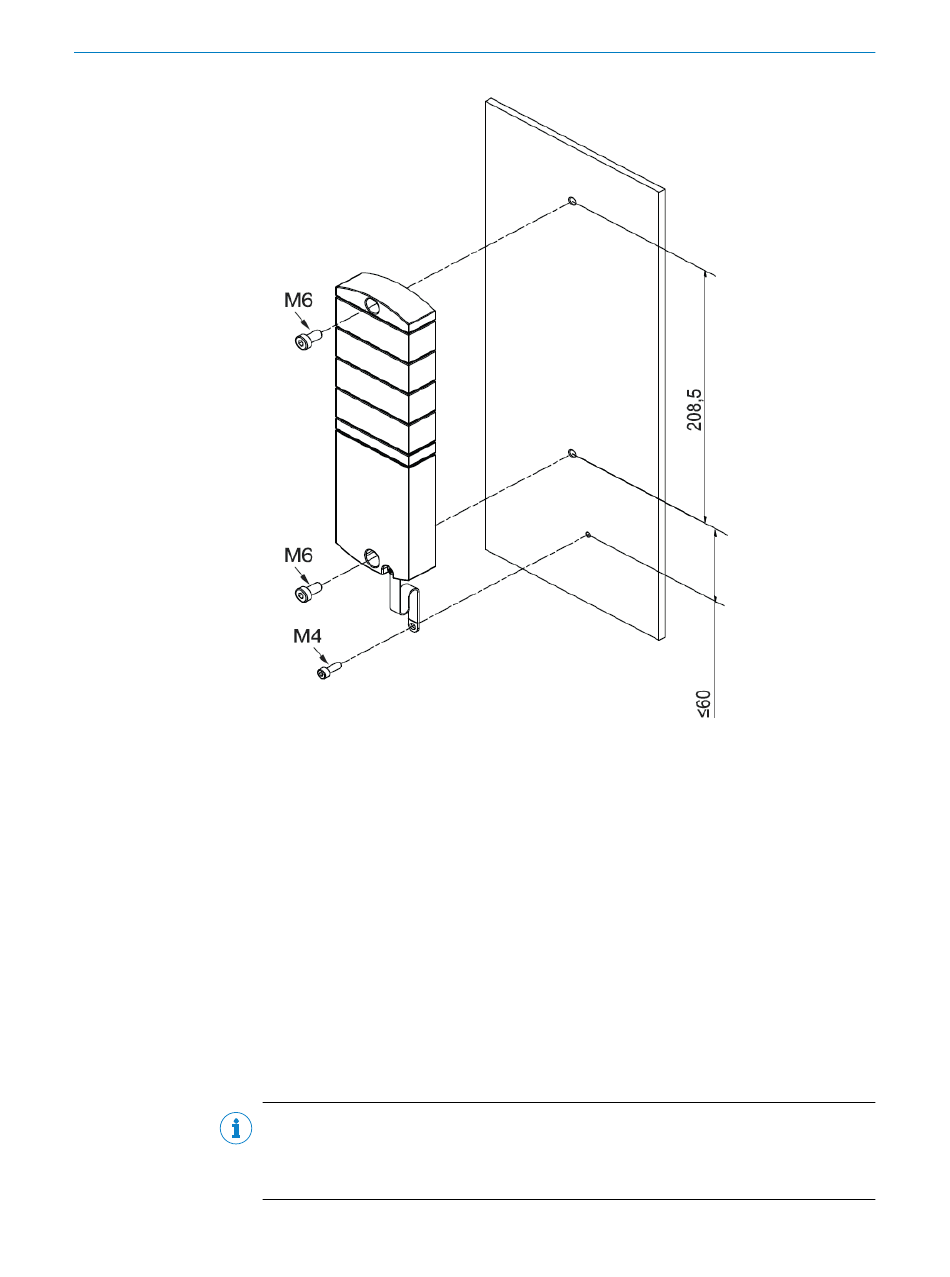

Abbildung 3: Montage des Moduls

Montieren

• M6 Schraube in oberer Montageöffnung positionieren und leicht andrehen.
• Gehäuse ausrichten
• Weitere M6 Schraube in der unteren Montageöffnung positionieren und leicht
anziehen.
• Beide Schrauben mit einem max. Anzugsdrehmoment von 3 Nm festdrehen.
• Modul erden: siehe „Montage Funktionserde", Seite
Das Modul muss über ein Masseband an einem Metalluntergrund geerdet werden.
Um die Funktionserde zu gewährleisten muss die Montage mit leitenden Schrauben
erfolgen. Die Befestigungsschrauben und Anzugsdrehmomente sind abhängig vom
Untergrund der Montagestelle. Die Schrauben immer vorsichtig festdrehen und das
maximal zulässige Anzugsdrehmoment von 1,2 Nm einhalten.
HINWEIS
Das Masseband und die dazugehörigen Schrauben für die Funktionserde sind nicht
im Lieferumfang enthalten. Dieses Set ist als Zubehör (Artikel Nummer 5346121)
verfügbar.
