Funktionsbeschreibung

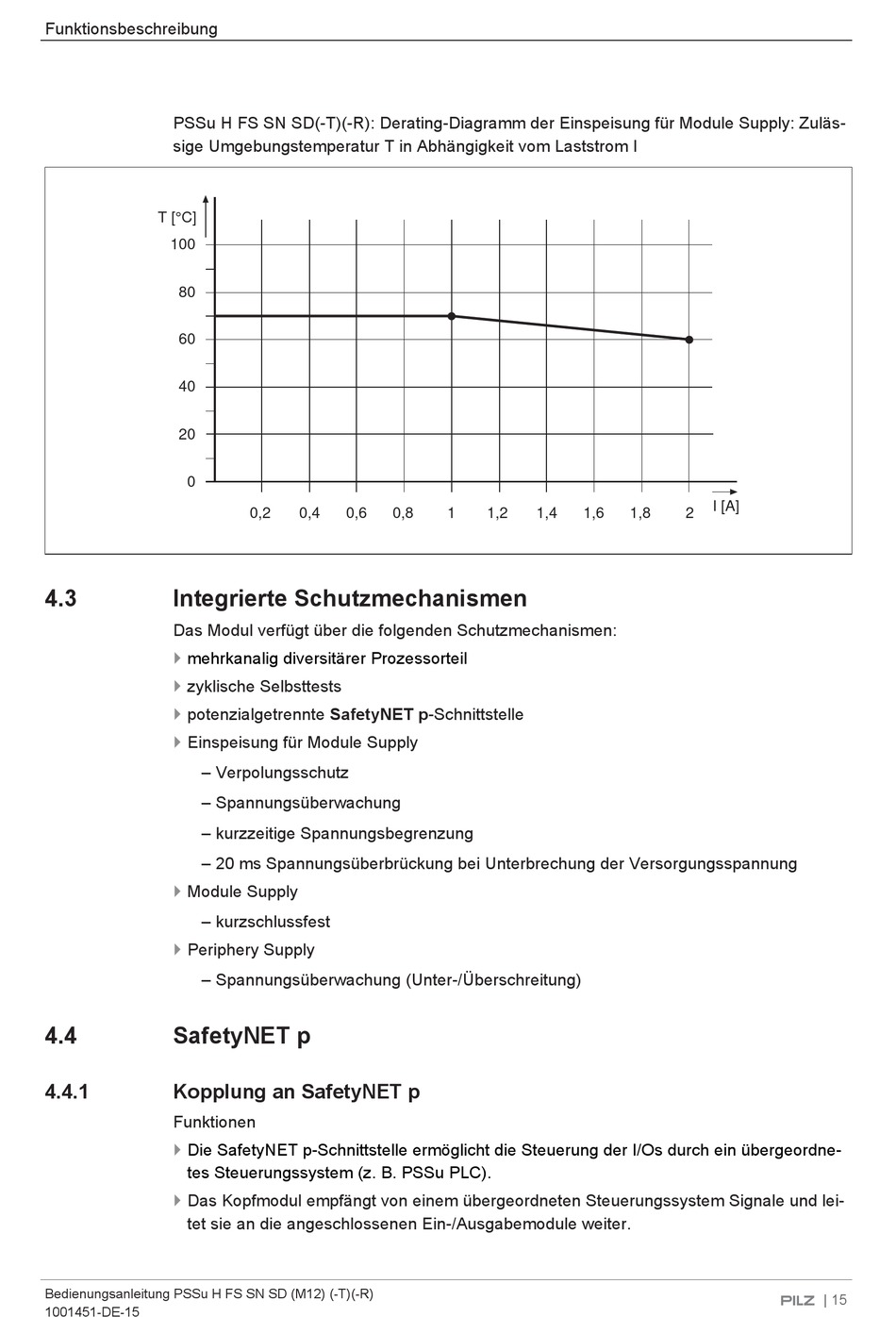

PSSu H FS SN SD(-T)(-R): Derating-Diagramm der Einspeisung für Module Supply: Zuläs-
sige Umgebungstemperatur T in Abhängigkeit vom Laststrom I
T [°C]
100
80
60
40
20
0
4.3
Integrierte Schutzmechanismen
Das Modul verfügt über die folgenden Schutzmechanismen:
}
mehrkanalig diversitärer Prozessorteil
}
zyklische Selbsttests
}
potenzialgetrennte SafetyNET p-Schnittstelle
}
Einspeisung für Module Supply
– Verpolungsschutz
– Spannungsüberwachung
– kurzzeitige Spannungsbegrenzung
– 20 ms Spannungsüberbrückung bei Unterbrechung der Versorgungsspannung
}
Module Supply
– kurzschlussfest
}
Periphery Supply
– Spannungsüberwachung (Unter-/Überschreitung)
4.4
SafetyNET p
4.4.1
Kopplung an SafetyNET p
Funktionen
}
Die SafetyNET p-Schnittstelle ermöglicht die Steuerung der I/Os durch ein übergeordne-
tes Steuerungssystem (z. B. PSSu PLC).
}
Das Kopfmodul empfängt von einem übergeordneten Steuerungssystem Signale und lei-
tet sie an die angeschlossenen Ein-/Ausgabemodule weiter.
Bedienungsanleitung PSSu H FS SN SD (M12) (-T)(-R)
1001451-DE-15
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
I [A]
1,8
2
| 15
