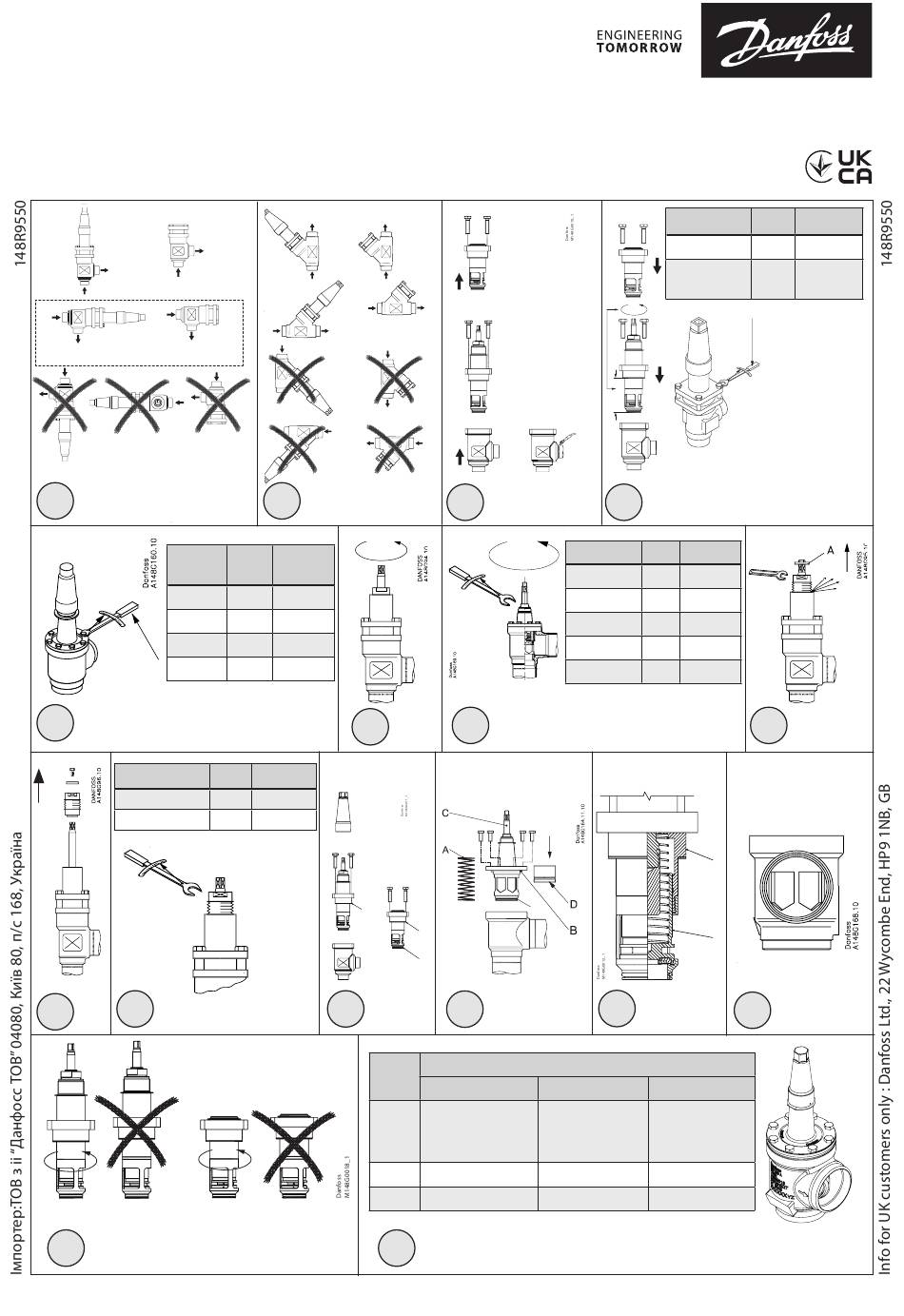

Installation guide
Check & stop valve / Check valves
SCA-X / CHV-X 15-125
DN 15-40
DN 15-125
> DN 40
DN 15-125
1a
Valve
size
DN 65
DN 80
DN 100
DN 125
3a
Valve size
DN 15, 20
DN 25, 32, 40
7
6
7 Nm
11
© Danfoss | Climate Solutions | 2022.10
1b
Nm
Lb-feet
74
54
44
32
75
53
183
135
4
Nm
LB-feet
DN 15-40
50
37
75
55
B
8a
Valve
100
125
7 Nm
2
4a
DN 50-125
E
B
A
8b
Flow direction
size
P1 → P2
[DN]
Closing and
Closing pressure
opening pressure
ΔP max. (P2-P1)
ΔP max. (P1-P2)
44 bar / 638 psi
52 bar / 754 psi
33 bar / 478 psi
52 bar / 754 psi
12
Valve size
DN 15, 20
DN 25, 32,
40, 50
3
Valve size
Nm
LB-feet
DN 15-20
50
37
DN 25-40
75
55
DN 50-65
95
70
DN 80-100
150
111
DN 125
250
184
DN 15-40
B
C
9
P2 → P1
P2 → P1
Opening
pressure
ΔP max. (P2-P1)
44 bar / 638 psi
33 bar / 478 psi
AN07068641775602-001301 | 1
089 0879
Nm
LB-feet
21
15
44
32
5
10
P2
P1
