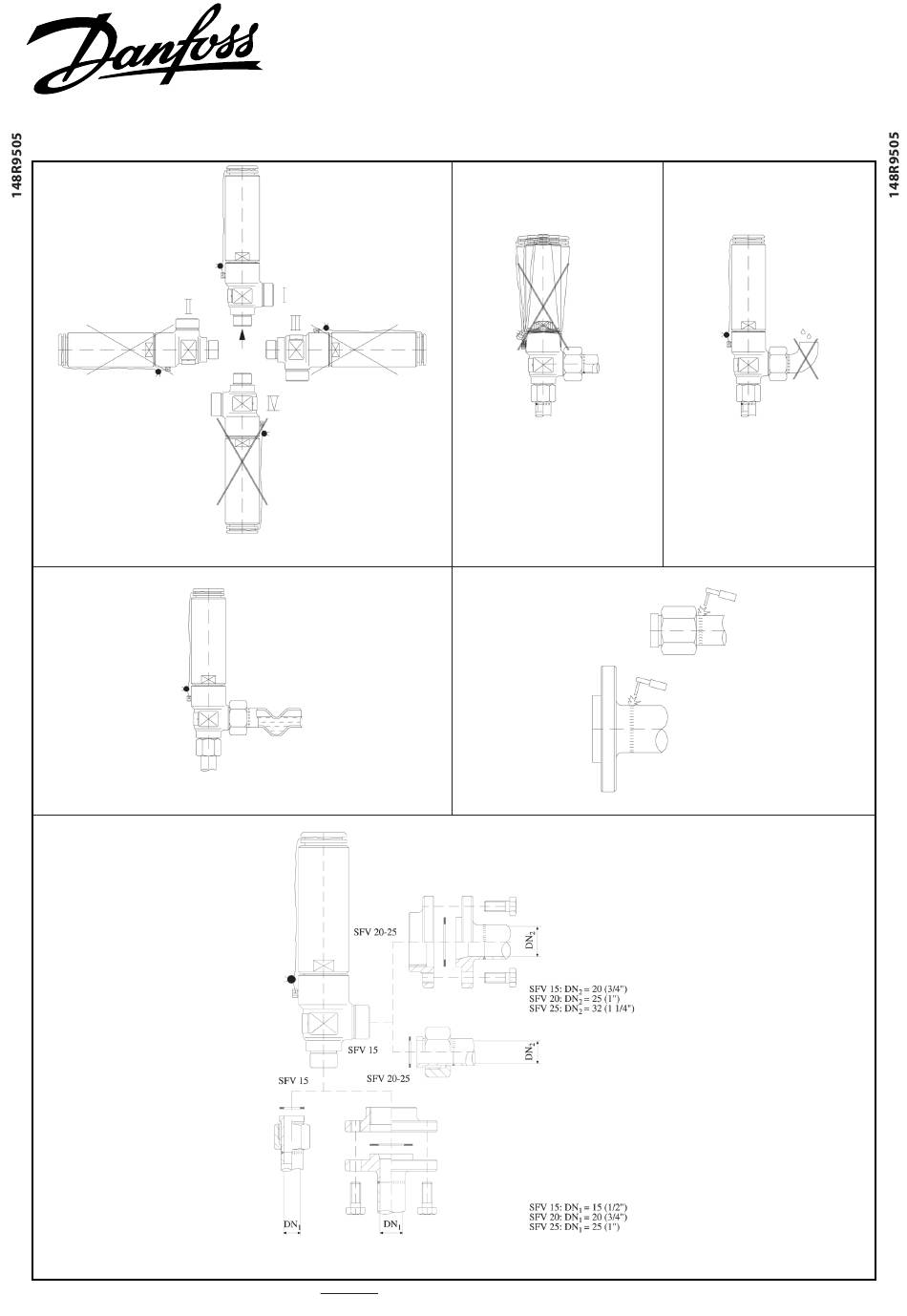

Installation
Fig. / Abb. 1
Fig. / Abb. 4
Fig. / Abb. 6
© Danfoss A/S (AC-DSL/MWA), 11-2006
Instruction
SFV 15-25
Fig. / Abb. 2
Fig. / Abb. 5
RI7FB102 → DKRCI.PI.IB0.A1.52 / 520H1621
Fig. / Abb. 3
1

Werbung

loading

Inhaltszusammenfassung für Danfoss SFV 15

  • Seite 1 Instruction SFV 15-25 Installation Fig. / Abb. 1 Fig. / Abb. 2 Fig. / Abb. 3 Fig. / Abb. 4 Fig. / Abb. 5 Fig. / Abb. 6 RI7FB102 → DKRCI.PI.IB0.A1.52 / 520H1621 © Danfoss A/S (AC-DSL/MWA), 11-2006...
  • Seite 2 The valve is designed for a max. working Das Ventil ist für einen max. Betriebsdruck Ventilerne er konstrueret til at kunne klare pressure of 25 bar g (362 psi g). Danfoss von 25 bar g (362 psi g) ausgelegt. et maksimalt arbejdstryk på 25 bar g (362...
  • Seite 3 Contacter Danfoss pour de plus amples informations. Plage de température SFV 15-25 : -30 °C/+100 °C (-22/+212 °F) Plage de pression La vanne est conçue pour une pression de service maximale de 25 bars g (362 psi g). Danfoss Industrial Refrigeration A/S fournit des vannes de sûreté...
  • Seite 4 Denmark Description of Pressure Equipment Refrigerant safety valve Type SFV 15, 20 and 25 Nominal bore 13 mm (0,512 in.) for SFV 15 18 mm (0,709 in.) for SFV 20 23 mm (0,906 in.) for SFV 25 Fluid Group I (all refrigerants (toxic, nontoxic, flammable and nonflammable)). Classified for For further details / restrictions - see Installation Instruction.
