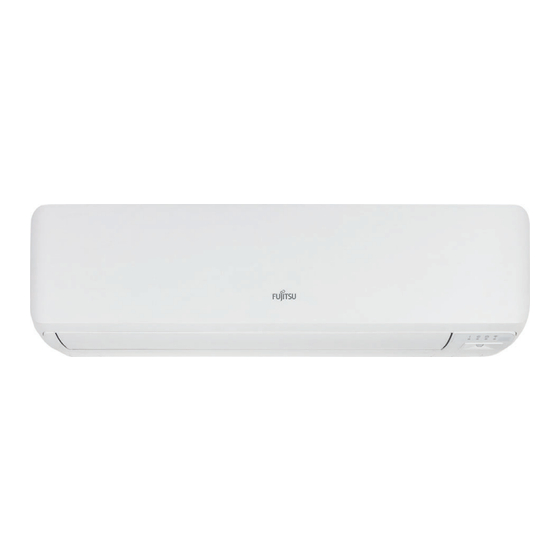

- Seite 1 TECHNIKRAUM- WANDMODELLE ECO Montage- und Betriebsanleitung Kombination (Inneneinheit/Außeneinheit) ASYH 30KMTB / AOYH 30KMTB ASYH 36KMTB / AOYH 36KMTB Ihr kurzer Weg zur elektronischen Dokumentation.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Sicherheit Wartung Konformitätserklärungen Technische Daten Abmessungen ASYH 30-36KMTB AOYH 30-36KMTB Mindestabstände zu Hindernissen ASYH 30-36KMTB AOYH 30-36KMTB Anschluss-Schema Kältekreislauf 10. Schaltplan Externe Ein- und Ausgänge Inneneinheit 11.1 Externe Eingänge 11.2 Externe Ausgänge 11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge 11.4 Funktionsdetail der externen Eingangskontakte (Alle Beispiele nur mit Flankensignal) 11.5... - Seite 3 14. Korrekturtabellen für Leitungslänge und Höhendifferenz Einstellungen mit der Infrarot-Fernbedienung 15.1 Funktionsparameter 15.2 Auswahl Signalcode der Fernbedienung 15.3 Übersicht der Funktionsparameter 16. Schutzfunktionen Fernbedienungen und Zubehör 16. Fehlerdiagnose...
-
Seite 4: Einleitung
Swegon Germany GmbH keine Haftung. 1.6 Typenschild 1.2 Mitgeltende Unterlagen Jedes Fujitsu Klimagerät ist mit einem Typenschild verse- Beachten Sie bei der Bedienung und Installation unbe- hen, auf welchem die wichtigsten Geräteinformationen dingt alle Anleitungen, die anderen Komponenten Ihrer vermerkt sind. -
Seite 5: Sicherheit
2.1 Sicherheits- und Warnhinweise 2.2 Bestimmungsgemäßer Gebrauch Beachten Sie bei der Montage und Bedienung die allgemeinen Sicherheitshinweise und Warnhinweise, Fujitsu Klimageräte sind nach dem Stand der Technik die jeder Handlung vorangestellt sind. und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder 2.1.1 Klassifizierung der Warnhinweise... -
Seite 6: Allgemeine Sicherheitshinweise
Elektrische Arbeiten dürfen nur von Elektrofach- kräften durchgeführt werden 2.3.4 Transport Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie 2.3.6 Schäden durch Feuchtigkeit in den Rohrleitungen an den vorgegebenen Griffen, an der linken und rechten Seite halten. Andernfalls kann das Gerät Schaden nehmen. - Seite 7 2.4.1 Informationen zum eingesetzten Abschalten des Gerätes oder bei zu niedriger Kältemittel und Öl Einstellung der Raumtemperatur, kann nicht In Fujitsu Klimageräten wird das Kältemittel R32 in ausgeschlossen werden, dass Teilbereiche durch Frost Verbindung mit einem Esther Öl verwendet. Diese beschädigt werden.
-
Seite 8: Erste Hilfe
2.5 Erste-Hilfe Einatmen Hohe Konzentrationen des Kältemittels können Erstickungen verursachen. Erste Symptome können ein Verlust der Bewegungsfähigkeit und des Bewusstseins sein. Betroffene unter Atemschutz an die Luft bringen, warm und ruhig halten und sofort einen Arzt konsultieren. Bei Atemstillstand künstliche Beatmung durchführen. -
Seite 9: Wartung
3. Wartung Eine Wartung soll in regelmäßigen Abständen, unsere Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. Je nach Kältemittelfüllmenge des Systems muss nach F- Gase Verordnung EG 842/2006 eine Dichtigkeitsprüfung von ausgebildetem Fachpersonal, zertifiziert nach Kategorie I des EG303/2008, durchgeführt werden. -
Seite 10: Konformitätserklärungen
4. Konformitätserklärungen... -
Seite 12: Technische Daten
5. Technische Daten Inneneinheit ASYH 30KMTB ASYH 36KMTB Außeneinheit AOYH 30KMTB AOYH 36KMTB Nennkälteleistung Leistungsbereich Kühlen 2,9 bis 9,0 2,9 bis 10,0 Nennheizleistung 10,1 Leistungsbereich Heizen 2,2 bis 11,8 2,7 bis 12,6 Spannung (Innen/Außen) Frequenz Stromaufnahme • Kühlen 10,2 13,9 •... - Seite 13 Inneneinheit ASYG 30KMTA ASYG 36KMTA Außeneinheit AOYG 30KMTA AOYG 36KMTA Kältemittelleitungen • Flüssigkeitsleitung mm (inch) 9,52 (3/8) 9,52 (3/8) • Sauggasleitung mm (inch) 15,88 (5/8) 15,88 (5/8) • Mindestleitungslänge • max. Leitungslänge • max. Höhendifferenz Kältemittelmenge R32 1.900 1.900 • vorgefüllt bis •...
-
Seite 14: Abmessungen
6. Abmessungen 6.1 ASYH 30-36KMTB 1.150 1.150 Geräteaußenkante Einheit: mm... -
Seite 15: Aoyh 30-36Kmtb
6.2 AOYH 30-36KMTB 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) 28: Kabeleinführung 25 67 Rohreinführung 28: Kabeleinführung 28: Kabeleinführung Rohreinführung 28: Kabeleinführung 28: Kabeleinführung 28: Kabeleinführung Rohreinführung 62,6 15,2 Rohreinführung und Kabeleinführung 351,9 Einheit: mm... -
Seite 16: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen 7.1 ASYH 30-36KMTB 50 oder mehr 50 oder mehr Wandhalterung 70 oder mehr 140 oder mehr Geräteaußenkante 1.500 oder mehr Einheit: mm... -
Seite 17: Aoyh 30-36Kmtb
7.2 AOYH 30-36KMTB 1. Hindernisse an der Rückseite 2. Hindernisse an Rückseite und Vorderseite 100 oder mehr 100 oder mehr 100 oder mehr 250 oder mehr 3. Hindernisse an der Vorderseite 4. Hindernisse an Vorderseite und Rückseite 100 oder mehr 500 oder mehr 500 oder mehr 5. -
Seite 18: Anschluss-Schema
8. Anschluss-Schema Inneneinheit Elektrische Verbindungsleitung Kältemittelleitungen 9,52/15,88 mm min. 4 x 1,5² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 3,46 / 3,52 kW Empfohlene Absicherung 25 A träge / C Außeneinheit... -
Seite 19: Kältekreislauf
9. Kältekreislauf 3-Wege-Ventil 3-Wege-Ventil Wärmetauscher (Inneneinheit) Druckschalter 4-Wege-Ventil Filter Expansionsventil Filter Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Wärmetauschemittentemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 20: Schaltplan
10. Schaltplan Steuerplatine Anzeigeplatine Inneneinheit Außeneinheit Inverterplatine Hauptplatine Terminal Spannungsversorgung... -
Seite 21: Externe Kontakte Inneneinheit
11. Externe Kontakte Inneneinheit Örtlichkeit externer Eingang externer Ausgang Steckplatz Eingangswahl Eingangssignalart Betrieb/Stopp CN46 potenzialbehaftet Flanke Zwangsstopp Inneneinheit Betriebsmeldung Störmeldung CN47 Lüfterbetriebsmeldung Betrieb/Stopp CN313 / CN314 Flanke / Puls potenzialbehaftet / Option Zwangsstopp potenzialfrei Kommunikationsbox UTY-XCSXZ2 Freie Kühlung CN313 Flanke (Art. -
Seite 22: Externe Eingänge
11.1 Externe Eingänge potenzialfrei: Bei vorhandener Fremdspannung setzen Sie den Schiebe-Schalter SW 301 auf „VOL“-Stellung. Für den externen Eingang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge beträgt 150 m. Bei der Verlegung ist darauf zu achten, dass keine spannungsführenden Leitungen in unmit- Steckplatz (CN313) telbarer Nähe verlegt sind. -
Seite 23: Externe Ausgänge
11.2 Externe Ausgänge Bei Anschluss über Koppelrelais Entsprechend der Anwendung ist ein angemessenes Widerstand Kabel mit der notwendigen Aderzahl und Stärke zu Steckplatz verwenden. LED 1 (CN310) (Betriebsmeldung) Widerstand Steckplatz 11.2.1 Inneneinheit LED 2 (CN311) (Störmeldung) Für den externen Ausgang muss ein verdrilltes Kabel verwendet werden, die maximale Leitungslänge Widerstand Steckplatz... -
Seite 24: Kombinationsmöglichkeiten Der Externen Ein- Und Ausgänge
11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Kommunikationsbox CN 46 CN 313... -
Seite 25: Funktionsdetail Der Externen Eingangskontakte (Alle Beispiele Nur Mit Flankensignal)
11.4 Funktionsdetail der externen Eingangskontakte (Alle Beispiele nur mit Flankensignal) Eingangssignal Inneneinheit Eingangssignal muss als Flanke gesetzt werden Kommunikationsbox Eingangssignal kann wahlweise mit DIP-Schalter SW 2 302 zwischen Flanke- oder Pulssignal variiert werden. Pulsbreite mindestens 200 mSek Puls 11.4.1 Betrieb/Stopp Modus 1 Drehschalter auf Externer Funktionseinstellungen... - Seite 26 11.4.2 Zwangs-Stopp Drehschalter auf Externer Funktionseinstellungen Eingangssignal Kommunikationsbox Eingang 46-02 60-00 CN313 Input Zwangs-stopp Normal Betreib Inneneinheit Stopp Fernbedienung Anmerkungen: Wenn Zwangs-Stopp gesetzt wird, stoppt die Innenein- heit ihren Betrieb und ein Wiedereinschalten über die Fernbedienung ist gesperrt. Wenn Zwangs-Stopp in einer Fernbedienungsgruppe gesetzt werden soll, ist in jedem einzelnen Gerät identisch zu verfahren.
-
Seite 27: Freie Kühlung
11.4.4 Freie Kühlung Betrieb Inneneinheiten Stopp Drehschalter auf Externer Funktionseinstellungen Eingangssignal Kommunikationsbox Eingang CN47 60-00 CN313 60-09 CN310 60-10 Input Verdichter Raumtemperatur Einstelltemperatur Anmerkung: Deaktivierung der maschinellen Kühlung trotz angeforderten Kühlbetriebs, um z.B. mit Hilfe des Lüfters Außenluft zu nutzen. 11.5 Funktionsdetail der externen Ausgangskontakte 11.5.1 Betriebsmeldung... - Seite 28 11.5.2 Störmeldung Drehschalter auf Externer Funktionseinstellungen Ausgangssignal Kommunikationsbox Ausgang 60-09 CN 47 60-00 CN 310 60-00 CN311 60-10 60-11 CN312 Der Ausgang ist Ein, wenn die Inneneinheit gestört ist. Störung Inneneinheit Normal CN47 11.5.3 Lüfterbetriebsmeldung Drehschalter auf Externer Funktionseinstellungen Ausgangssignal Kommunikationsbox Ausgang 60-10...
-
Seite 29: Externe Kontakte Außeneinheit
12. Externe Kontakte Außeneinheit DIP- und SW-Schalter der Außeneinheiten Einstellung abhängig der Umgebungsbedingungen Anmerkung: Falsche Einstellungen können Fehlfunktionen verursachen. Gefahr Vor dem Berühren der Taster ist die statische Aufladung abzubauen. Niemals die Bauteile oder Anschlüsse auf den Platinen berühren. 12.1 Druck-Tasten Anzeigelampe Funktions- oder Betriebsart Auf der Hauptplatine der Außeneinheiten AOYH 30-... -
Seite 30: Einstellungen
12.2 Einstellungen 5. Drücken Sie die SELECT-Taste (S133), bis folgendes Blinkmuster entsprechend Ihres Wunsches angezeigt wird. Anmerkung: Vor dem Einstellen von Funktionen ist das System zu stoppen, mit der Fernbedienung. Normalbetrieb 12.2.1 Schallreduzierter Betrieb POWER PUMP LOW NOISE PEAK ERROR DOWN MODE MODE... - Seite 31 12.2.2 Lastabwurf POWER PUMP LOW NOISE PEAK ERROR DOWN MODE MODE Restleistung 100 % LED-Anzeige Restleistung 75 % Restleistung 50 % S134 S133 S132 S131 S130 Restleistung 0 % Schalter-Einstellungen: 1. Schalten Sie auf „lokale Einstellungen“ indem Sie die MODE-Taste (S134) für mindestens 3 sek. drücken. 6.
-
Seite 32: Eingänge
12.3 Eingänge 12.3.2 Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ Außeneinheit sowie der „Lastabwurf“ können über ein externes Steckplatz PA 580 Signal geregelt werden. • Reduziert die maximale Stromaufnahme nach Schaltereinstellungen. 12.3.1 Geräuscharmer Modus • Leistung wird entsprechend den Einstellungen abfallen. Außeneinheit Steckplatz P 580... -
Seite 33: Ausgänge
12.4 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz PA 590 Außeneinheit Steckplatz P 590 • Der Betriebsstatus des Verdichters kann ausgege- ben werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan: Beispiel Schaltplan: Hauptplatine Feldgerät Hauptplatine Feldgerät Stecker Bsp. Relais Bsp. Lüfter Stecker Bsp. -
Seite 34: Leistungstabellen
• °CDB: Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) 13.1 Kühlleistung • ASYH 30KMTB Innentemperatur °CDB °CWB °CDB 6,80 5,20 2,05 7,45 5,69 2,07 7,67 5,87 2,09 8,16 6,24 2,11 8,41 6,43 2,13 8,96 6,85 2,15 9,56 7,30 2,17... -
Seite 35: Heizleistung
13.2 Heizleistung • ASYH 30KMTB Innentemperatur °CDB °CDB °CWB 7,91 3,28 7,71 3,35 7,50 3,42 7,29 3,49 6,77 3,63 9,17 3,63 8,93 3,70 8,69 3,78 8,45 3,85 7,85 4,00 10,34 3,89 10,07 3,97 9,80 4,05 9,53 4,13 8,85 4,30 11,40... -
Seite 36: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
14. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit AOYH 30KMTB • Leitungslänge (m) Kühlen 0,926... - Seite 37 AOYH 36KMTB • Leitungslänge (m) Kühlen 0,902 0,882 0,862 0,938 0,917 0,897 0,876 0,973 0,953 0,933 0,912 0,891 0,988 0,977 0,957 0,936 0,916 0,895 0,992 0,992 0,981 0,961 0,940 0,919 0,898 1,000 1,000 0,989 0,968 0,947 0,926 0,905 1,000 1,000 0,989 0,968 0,947...
-
Seite 38: Einstellungen Mit Der Infrarot-Fernbedienung
15. Einstellungen mit der Infrarot-Fernbedienung 15.1 Funktionsparameter Weitere Einstellungen vornehmen Die Schritte 3 bis 6 wiederholen. Für die Einstellung von Funktionsparametern muss die Funktionsparameter-Modus verlassen Inneneinheit ausgeschaltet sein. Den „RESET“-Knopf drücken. Die „TEMP.“-Taste und die „POWERFUL“-Tas- te gedrückt halten und gleichzeitig den „RE- Nach dem Einstellen der Funktionsparameter SET“-Knopf drücken, um in den Funktionsparame- Nach dem Verlassen des Funktionsparame-... -
Seite 39: Übersicht Der Funktionsparameter
15.3 Übersicht der Funktionsparameter Filteralarm Je nach Installationsort ist eine oder mehrere Funkti- Auswahl der Filterwartungsintervall-Anzeige in onsnummer anzupassen. Abhängigkeit der erwarteten Verschmutzung. Sollte keine Anzeige gefordert sein, Einstellung auf „keine Anmerkung: Bei falscher Funktionsnummer Anzeige“ (03). oder falschem Einstellwert wird keine Änderung (Werkeinstellung: 03) gespeichert. - Seite 40 Aufschaltung des Messfühlers der Fernbedienung Korrektur des Fernbedienungstemperaturfühlers (nur Kabel-Fernbedienung) In Abhängigkeit des Montageortes der Kabel-Fern- Wenn der Temperaturfühler in der Kabel-Fernbedie- bedienung kann eine Korrektur des eingebauten nung genutzt werden soll, muss die Einstellung auf Messfühlers notwendig sein. Zur Änderung dieser „beide“...
- Seite 41 Umschaltung des Messfühlers nur auf Fernbedienung Externes Ausgangssignal Um nur den Fühler der Kabel-Fernbedienung zu nut- Auswahl der Ausgangsmeldung. Einzelheiten dazu zen, muss hier der Einstellwert auf 01 (nur Kabel-Fern- finden Sie unter „externe Ein- und Ausgänge“. bedienung) aktiviert werden. (Werkeinstellung: 00) Diese Einstellung ist nur aktivierbar, wenn vorab die Funktionsnummer 42 auf „beide“...
- Seite 42 Einstellungs-Protokoll Protokollieren Sie alle vorgenommene Änderungen in der untenstehenden Tabelle. Funktionsparameter Einstellwert Adresse für Gruppensteuerung Filteralarm Statische Pressung Korrektur des Raumtemperaturfühlers Korrektur des Fernbedienungstemperaturfühlers Automatischer Wiederanlauf nach Spannungsausfall Umschaltung des Messfühlers der Fernbedienung Umschaltung des Messfühlers nur auf Fernbedienung Energiesparfunktion Externes Ausgangssignal Betriebsart Einschränkung Serverraum-Funktion...
-
Seite 43: Schutzfunktionen
16. Schutzfunktionen Modell Bauteil Schutzform ASYH 30-36KMTB / AOYH30-36KMTB Schaltkreis Schmelzsicherung 250 V, 3,15 A Inneneinheit 125 ± 10 °C Aktiv Ventilatormotor-Stopp Lüfter Temperatursicherung Inneneinheit 100 ± 10 °C Reset Ventilatormotor Neustart Sicherung (Hauptplatine) 250 V; 5 A Schaltkreis Sicherung (Hauptplatine) 250 V;... -
Seite 44: Fernbedienungen Und Zubehör
17. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Touch-Fernbedienung Touch-Fernbedienung UTY-RNRYZ5 2607643 inkl. Kommunikationsplatine 2-adrige Kabel-Fernbedienung Kabel-Fernbedienung UTY-RLRY 2607644 inkl. Kommunikationsplatine USB-Schnittstelle zum Anschluss an ein WLAN- WiFi-Modul UTY-TFSXF2 Netzwerk. Spannungsversorgung erfolgt aus der 2613201 Inneneinheit. Für erweiterte externe Ein- und Ausgänge Kommunikationsbox UTY-XCSXZ2 2607022... -
Seite 45: Fehlerdiagnose
18. Fehlerdiagnose Diagnose an den LEDs der Inneneinheit • Langsames Blinken; ◊ Schnelles Blinken; - Aus und Kabel-Fernbedienung (Option) OPERATION (betrieb)-Anzeigelampe (grün) TIMER-Anzeigelampe (orange) ECONOMY (stromspar)-Anzeigelampe (grün) Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 1 x • 1 x • Kommunikationsfehler zwischen Inneneinheit und Außeneinheit Übertragungsfehler der Fernbedienung zur Inneneinheit oder 1 x •... - Seite 46 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 6 x • 1 x • Außengerät Drehfeld / fehlende Phase oder Verdrahtungsfehler ◊ 6 x • 2 x • Modellinformationsstörung der Außeneinheit oder EEPROM defekt ◊ 6 x • 3 x • Störung der Inverterplatine ◊...
