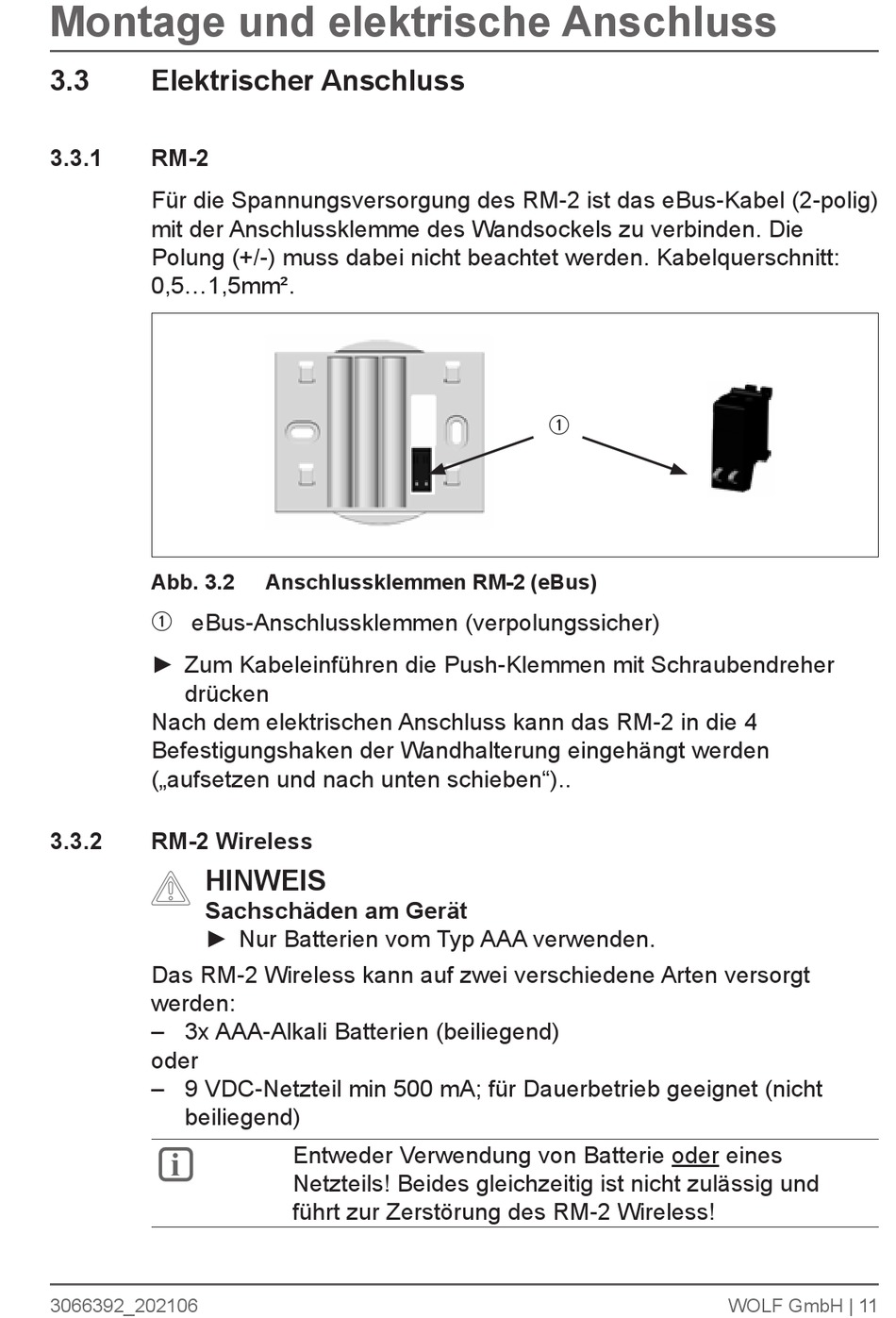

Montage und elektrische Anschluss
3.3
Elektrischer Anschluss
3.3.1
RM-2
Für die Spannungsversorgung des RM-2 ist das eBus-Kabel (2-polig)
mit der Anschlussklemme des Wandsockels zu verbinden. Die
Polung (+/-) muss dabei nicht beachtet werden. Kabelquerschnitt:
0,5...1,5mm².
Abb. 3.2
eBus-Anschlussklemmen (verpolungssicher)
q
► Zum Kabeleinführen die Push-Klemmen mit Schraubendreher
drücken
Nach dem elektrischen Anschluss kann das RM-2 in die 4
Befestigungshaken der Wandhalterung eingehängt werden
(„aufsetzen und nach unten schieben")..
3.3.2
RM-2 Wireless
HINWEIS
Sachschäden am Gerät
► Nur Batterien vom Typ AAA verwenden.
Das RM-2 Wireless kann auf zwei verschiedene Arten versorgt
werden:
– 3x AAA-Alkali Batterien (beiliegend)
oder
– 9 VDC-Netzteil min 500 mA; für Dauerbetrieb geeignet (nicht
beiliegend)
i
3066392_202106
Anschlussklemmen RM-2 (eBus)
Entweder Verwendung von Batterie oder eines
Netzteils! Beides gleichzeitig ist nicht zulässig und
führt zur Zerstörung des RM-2 Wireless!
q
WOLF GmbH | 11
