Wolf SM1 Montageanleitung Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Steuergeräte
  5. SM1
  6. Montageanleitung und bedienungsanleitung

Wolf SM1 Montageanleitung Und Bedienungsanleitung

Solarmodul
Vorschau ausblenden Andere Handbücher für SM1:
Inhaltsverzeichnis

Werbung

Quicklinks

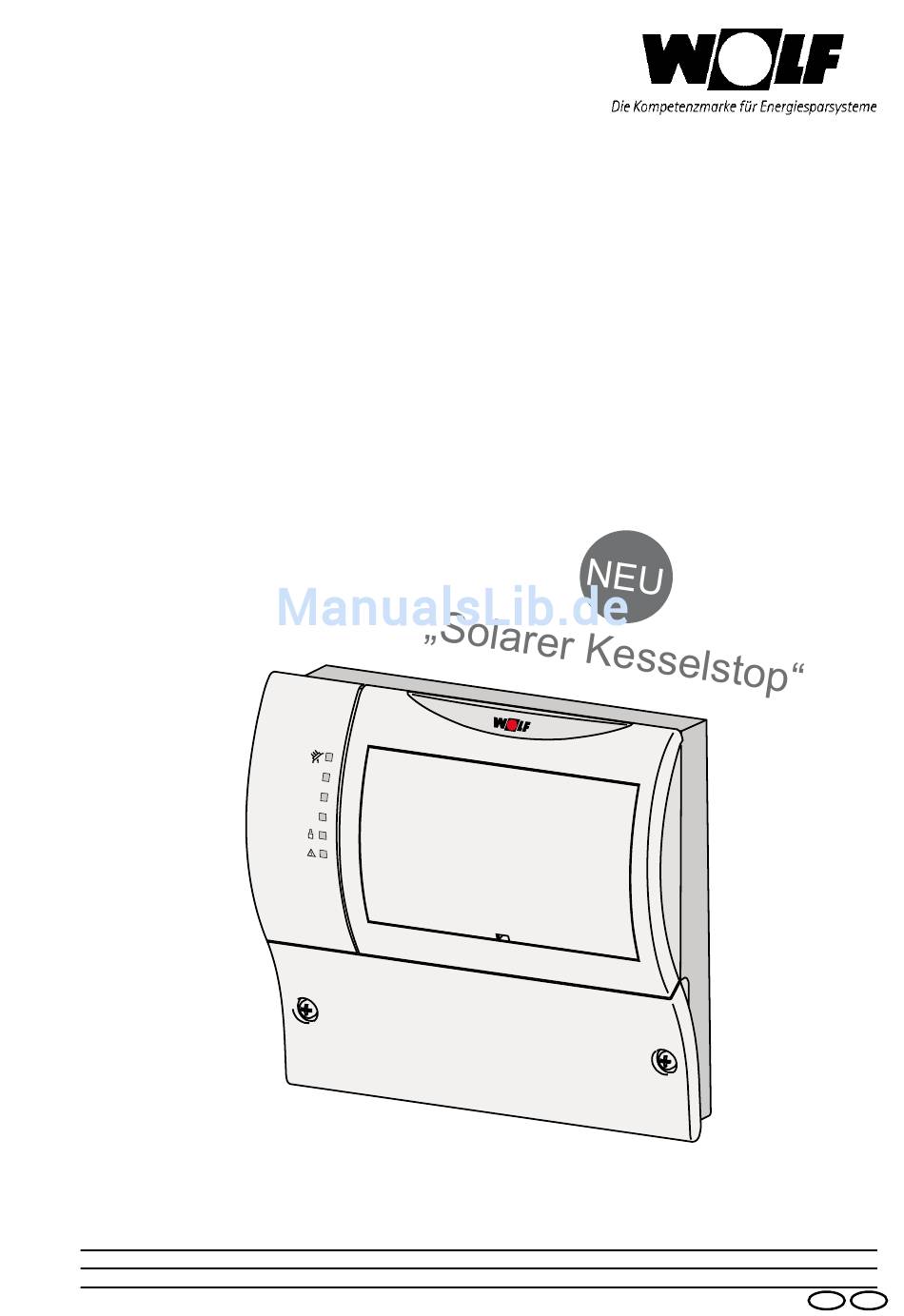

Montage- und
Bedienungsanleitung
Solarmodul SM1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3061592_1009
Änderungen vorbehalten!
D
AT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf SM1

Inhaltszusammenfassung für Wolf SM1

  • Seite 1 Montage- und Bedienungsanleitung Solarmodul SM1 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3061592_1009...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..............3 Normen / Vorschriften ..............4 Begriffserklärung ................5 Abkürzungen / Gerätebeschreibung ...........6 Montage ................7 Elektrischer Anschluss............8-9 Einstellung DIP-Schalter............10-11 Parameterliste ..............12-16 Parameterbeschreibung 01 Einschaltdifferenz ............12 02 Ausschaltdifferenz ............12 03 Kollektorschutzfunktion ..........12 04 kritische Kollektortemperatur ........13 05 maximale Kollektortemperatur ........13 06 maximale Speichertemperatur ........13 07 Zuordnung Speicher ............13 08 Wärmemengenerfassung ..........15...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hin- weiszeichen verwendet. Diese wichtigen Anweisungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anweisungen, die genau ein- zuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern. Gefahr durch elektrische Spannung an elektrischen Bauteilen! Achtung: Vor Abnahme der Verkleidung Betriebsschalter aus- schalten.

  • Seite 4: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten).

  • Seite 5: Begriffserklärung

    Begriffserklärung Begriffserklärung Kollektortemperatur Die Kollektortemperatur ist die Temperatur des Mediums, die durch Sonneneinstrahlung am Kollektor erzeugt wird. Die Kollektortemperatur wird am Vorlaufaustritt des Kollektors bzw. Kollektorfeldes gemessen. Speichertemperatur Die Speichertemperatur ist die Temperatur, die im unteren Bereich des Speichers auf Höhe des solaren Wärmetauschers gemessen wird.

  • Seite 6: Abkürzungen / Gerätebeschreibung

    Set (Zubehör) oder Ertragsermittlung mit eingegebenem Durchflusswert (Rücklauffühler erforderlich) erfasst werden. Mit dem Bedienmodul BM, BM-Solar oder dem Schnittstellenmodul ISM1 mit der Software Comfort-Soft können Parameter verändert und Werte und Fehlercodes angezeigt werden. Das SM1 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf-Regelungssystem integrierbar. Solarkreispumpe eBus Störung...

  • Seite 7: Montage

    Ein Bedienmodul BM oder BM-Solar kann in das Solarmodul eingeclipst werden. Alternativ kann das Bedienmodul in einem Wandsockel als Fernbedienung verwendet werden. Bei Einbindung des Solarmoduls in ein Wolf-Regelungssystem, in dem bereits ein Bedienmodul BM vorhanden ist, ist kein separates Bedienmodul nötig.

  • Seite 8: Elektrischer Anschluss

    Elektrischer Anschluss Durchflussgeber Der Durchflussgeber wird zur Ertragsermittlung mit gemessenem Durchflusswert benötigt. Dieser ist an den Klemmen mit der Bezeichnung DFG anzuschließen. Der Durchflussgeber ist im Wärmemengenzähler-Set (Zubehör) enthalten. Der Rücklauffühler wird zur Ertragsermittlung benötigt. Rücklauffühler Bei „Ertragsermittlung mit gemessenem Durchflusswert“ ist der Rücklauffühler im Wärmemengenzähler-Set enthalten. Bei „Ertragsermittlung mit eingegebenem Durchflusswert“ ist dieser separat erhältlich.
  • Seite 9 Elektrischer Anschluss L1 N 230 V~ 50Hz eBUS Netz 10 A Solarfühler Rücklauf- Speicher fühler L1 N PE eBUS Netz 230VAC Solarfühler Durch- Kollektor flussgeber Solarkreis- pumpe SKP Kollektor Speicher 3061592_1009...

  • Seite 10: Einstellung Dip-Schalter

    Das Solarmodul SM1 kann unter verschiedenen Konstellationen eingesetzt werden. a) SM1 innerhalb eines Wolf-Regelungssystems Das Solarmodul SM1 kann in ein Wolf-Regelungssystem einge- bunden werden. Die Bedienung des Solarmoduls erfolgt dann von dem Bedienmodul BM mit der Adresse 0. Zusätzlich kann optional ein Bedienmodul BM-Solar an das SM1 angebunden werden.
  • Seite 11 Einstellung DIP-Schalter b) SM1 (Stand-alone) mit Bedienmodul BM-Solar Das Modul wird mit dem Bedienmodul BM-Solar betrieben. BM-Solar Das BM-Solar kann in das Solarmodul SM1 eingeclipst werden oder mit Wandsockel (Zubehör) als Fernbedienung verwendet werden. c) SM1 (Stand-alone) ohne Bedienmodul Das Solarmodul wird ohne Bedienmodul betrieben. Dadurch ist eine Bedienung und ein Auslesen von Werten nur mit dem WRS-Fernwartungssystem möglich.

  • Seite 12: Parameterliste

    Busspeisung sol11 Relaistest 1 - 5 sol50 Das SM1 misst die Temperatur am Kollektor und im unteren SOL01 / P01 Speicherbereich auf Höhe des solaren Wärmetauschers. Einschaltdifferenz Die Solarkreispumpe wird eingeschaltet, wenn die Kollektor- temperatur die Speichertemperatur um die Einschaltdifferenz überschritten hat.

  • Seite 13: Maximale Kollektortemperatur

    Werkseinstellung nicht verändert werden. In einem Gesamtsystem können bis zu 8 Speicher und mehrere Bedienmodule BM existieren. In Verbindung mit dem Solarmodul SM1 wird einer der Speicher als Solarspeicher eingesetzt. Um die Funktionen „Sperrung der Speichernachladung“ oder „Sperrung der Antilegionellenfunktion“ (siehe Beschreibung Zu- satzfunktionen) zu gewährleisten, muß...
  • Seite 14 Parameterliste Beispiel für Speicherzuordnung: optional BM-Solar Wolf-Heiz- gerät Speicher Speicher am BM0 am BM2 Hinweis: MM = Mischermodul In diesem Beispiel ist der Solarspeicher dem Bedienmodul mit der Adresse 2 (BM2) zugeordnet. Daher ist einzustellen: SOL07 / P07 = 2 Die Einstellung kann über das BM mit der Adresse 0 (BM0) oder...

  • Seite 15: Wärmemengenerfassung

    Parameterliste Über den Parameter 08 kann zwischen Ertragsermittlung mit SOL08 / P08 gemessenem oder eingegebenem Durchflusswert ausgewählt Wärmemengenerfassung werden: SOL08 / P08 = 0: Wärmemengenerfassung deaktiviert SOL08 / P08 = 1: Ertragsermittlung mit gemessenem Durch- flusswert SOL08 / P08 = 2: Ertragsermittlung mit eingegebenem Durch- flusswert Ertragsermittlung mit gemessenem Durchflusswert:...

  • Seite 16: Auswahl Medium

    Wolf-Regelungssystem betrieben wird. „Solarer Kesselstopp“ Ist in den letzten 24 Stunden vor 14 Uhr eine Solarladung erfolg- reich beendet worden (am SM1 gemessene Speichertemperatur > Speichersolltemperatur), wird die Speichersolltemperatur am zuge- hörigen BM sofort auf Warmwasserminimaltemperatur gesetzt. Ist innerhalb 24 Stunden keine erfolgreiche Solarladung zustan- de gekommen, so wird der Speicher wieder vom Heizgerät auf...

  • Seite 17: Sperrung Der Antilegionellenfunktion

    Sperrung der Diese Funktion ist nur wirksam, wenn das Solarmodul innerhalb Antilegionellenfunktion eines Wolf-Regelungssystem betrieben wird. Wird durch den Solarertrag die über den Solarspeicherfühler erfas- ste Speichertemperatur (SFS) des Solarspeichers für eine Stunde auf über 65°C gehalten, wird die Antilegionellenfunktion über das Heizgerät gesperrt.

  • Seite 18: Fehlercodes / Sicherungswechsel

    Fehlercodes / Sicherungswechsel Fehlercodes: Wird im SM1 eine Störung erkannt, blinkt die rote LED und der Fehlercode des Solarmoduls erscheint im zugehörigen BM oder BM-Solar. Beim Einsatz des SM1 in einem Wolf-Regelungs- system erscheint die Fehlercode zusätzlich im zentralen Bedienmodul BM mit der Adresse 0.

  • Seite 19: Fühlerwiderstände

    Fühlerwiderstände Solarfühler Speicher (SFS) Fühlerwiderstände Rücklauffühler (RLF) Temp. Widerst. Temp. Widerst. Temp. Widerst. Temp. Widerst. °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549 36447 6247 1493 34463 5972 1438...

  • Seite 20: Technische Daten

    Datenerhalt ..............EEPROM permanent Absicherung..............Feinsicherung 5x20 / 6,3A/M Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
