Anhang G PFTL 201 – Konstruktion und Einbau
G.7.4 Verkabelung

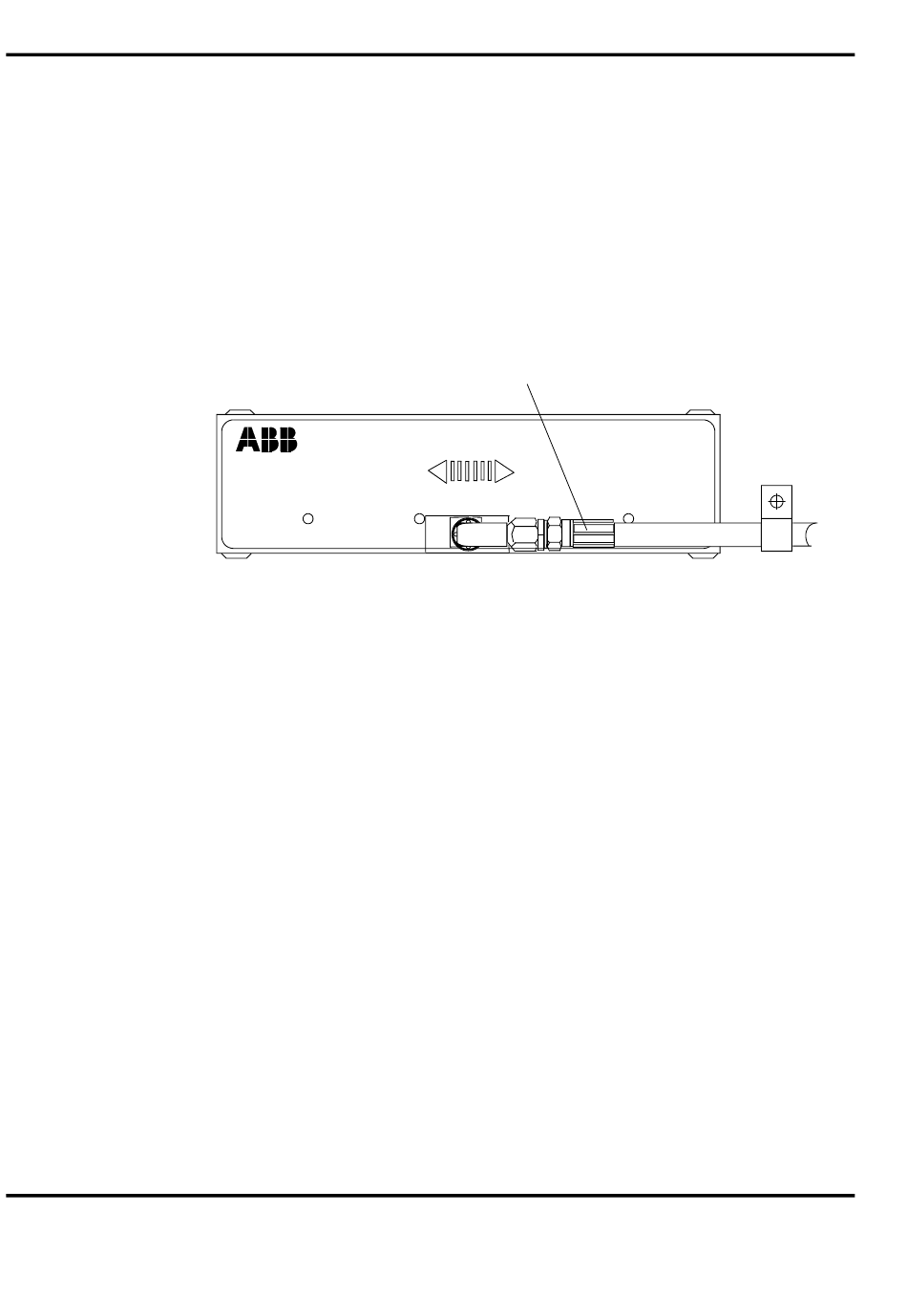

Abbildung G-4. Zulässige Führung von Kabel und Schutzschlauch für PFTL 201CE und PFTL 201DE
G-10
Auf
Abbildung G-4
wird gezeigt, wie Kabel und Schutzschlauch am Kraftaufnehmer PFTL
201CE und PFTL 201DE zu montieren sind. Die Richtung von Kabel und Schutzschlauch kann
geändert werden.
Kabel und Schutzschlauch dürfen von der ursprünglichen Montageposition nicht
um mehr als 180° gedreht werden. Andernfalls kann das Kabel beschädigt wer-
den.
HINWEIS
Kabel mit Schutzschlauch
