KSB RPH Zusatzbetriebsanleitung Seite 5

1 Zusatzbetriebsanleitung

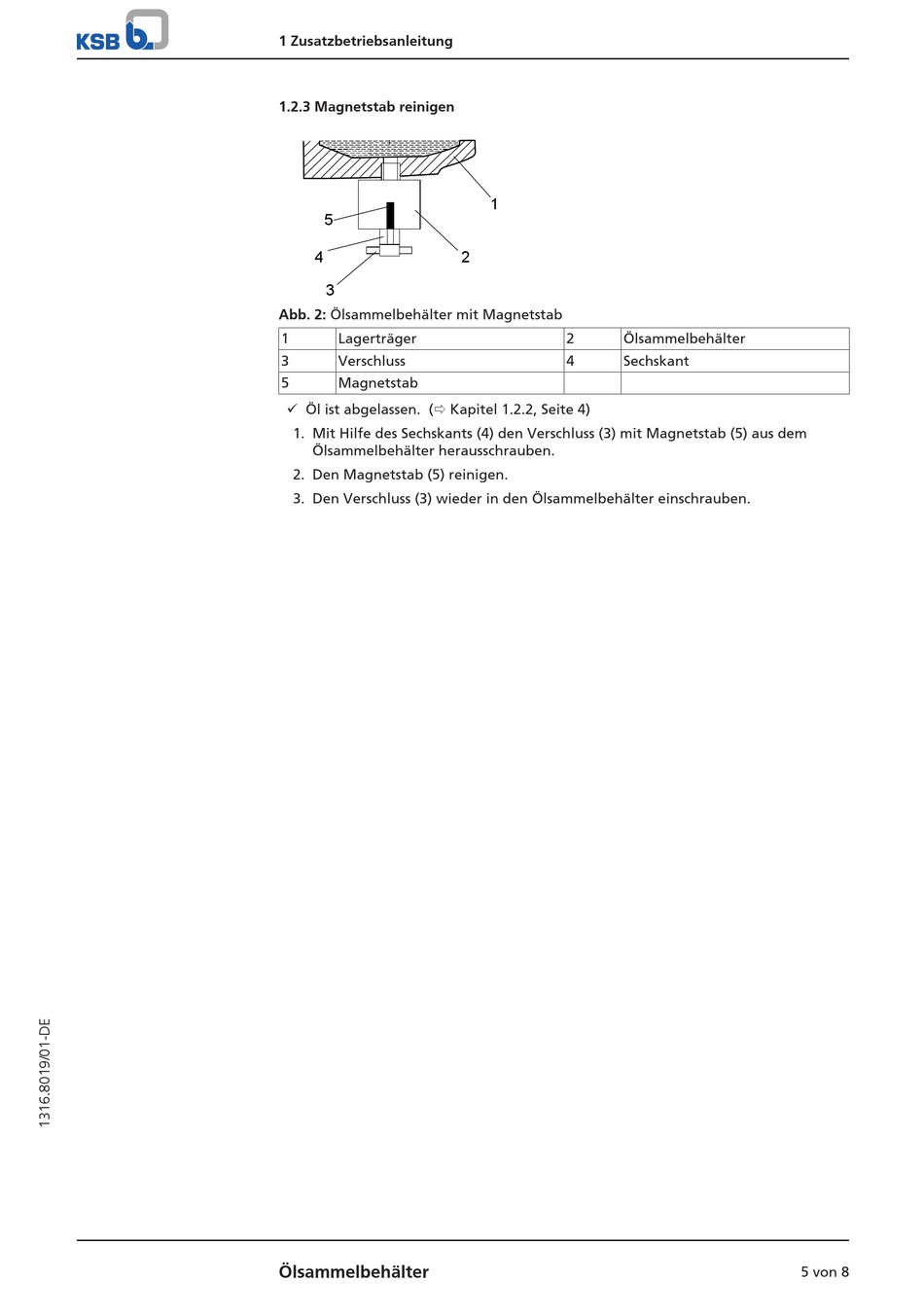

1.2.3 Magnetstab reinigen
5
4
3
Abb. 2: Ölsammelbehälter mit Magnetstab
1 Lagerträger
3 Verschluss
5 Magnetstab
ü Öl ist abgelassen. (ð Kapitel 1.2.2, Seite 4)
1. Mit Hilfe des Sechskants (4) den Verschluss (3) mit Magnetstab (5) aus dem
Ölsammelbehälter herausschrauben.
2. Den Magnetstab (5) reinigen.
3. Den Verschluss (3) wieder in den Ölsammelbehälter einschrauben.
Ölsammelbehälter
1
2
2 Ölsammelbehälter
4 Sechskant
5 von 8
