Allgemeines - Ksb Rph Zusatzbetriebsanleitung
4 von 8

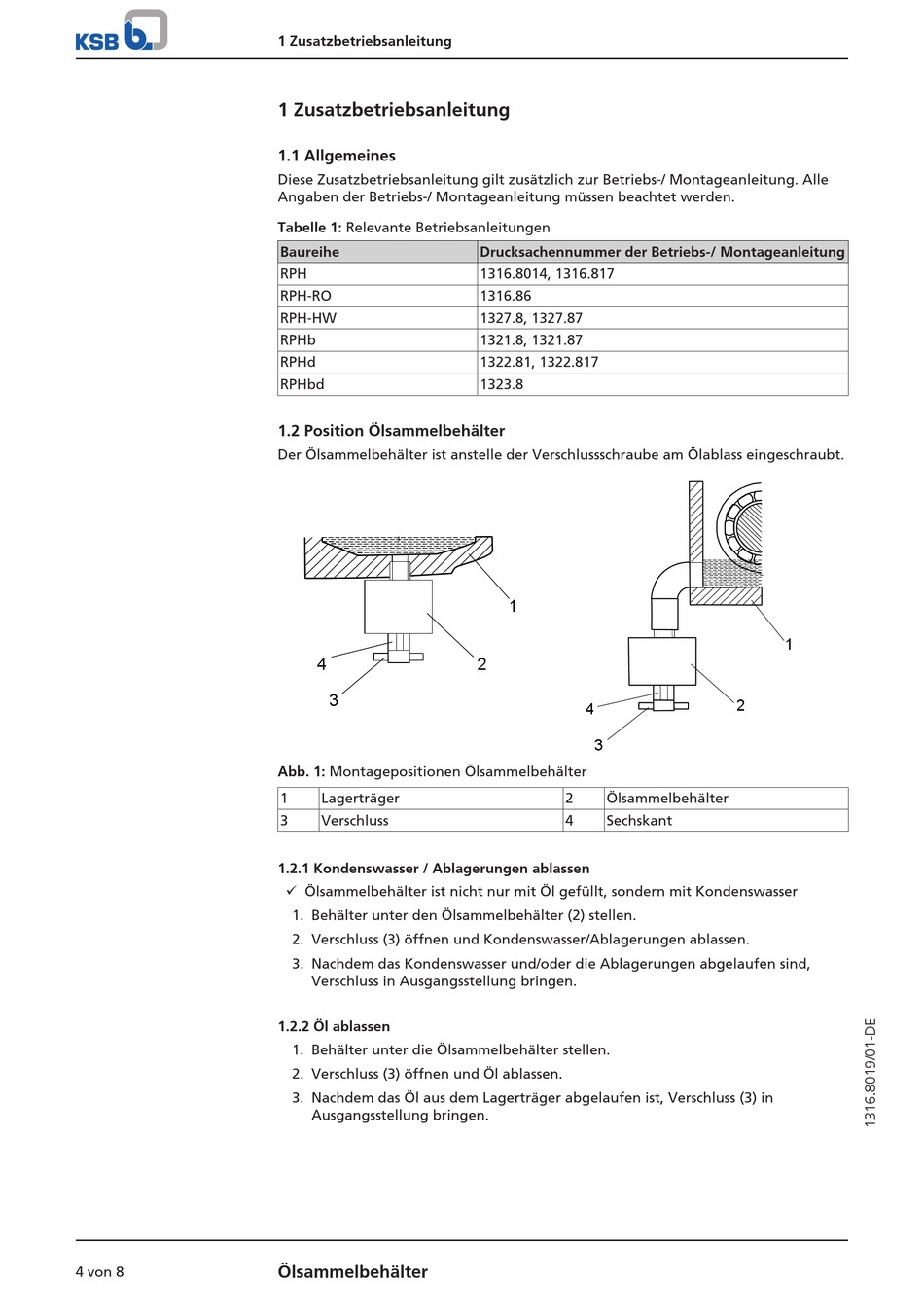

1 Zusatzbetriebsanleitung
1 Zusatzbetriebsanleitung
1.1 Allgemeines
Diese Zusatzbetriebsanleitung gilt zusätzlich zur Betriebs-/ Montageanleitung. Alle
Angaben der Betriebs-/ Montageanleitung müssen beachtet werden.
Tabelle 1: Relevante Betriebsanleitungen
Baureihe
RPH
RPH-RO
RPH-HW
RPHb
RPHd
RPHbd
1.2 Position Ölsammelbehälter
Der Ölsammelbehälter ist anstelle der Verschlussschraube am Ölablass eingeschraubt.
4
3
Abb. 1: Montagepositionen Ölsammelbehälter
1
Lagerträger
3
Verschluss
1.2.1 Kondenswasser / Ablagerungen ablassen
ü Ölsammelbehälter ist nicht nur mit Öl gefüllt, sondern mit Kondenswasser
1. Behälter unter den Ölsammelbehälter (2) stellen.
2. Verschluss (3) öffnen und Kondenswasser/Ablagerungen ablassen.
3. Nachdem das Kondenswasser und/oder die Ablagerungen abgelaufen sind,
Verschluss in Ausgangsstellung bringen.
1.2.2 Öl ablassen
1. Behälter unter die Ölsammelbehälter stellen.
2. Verschluss (3) öffnen und Öl ablassen.
3. Nachdem das Öl aus dem Lagerträger abgelaufen ist, Verschluss (3) in
Ausgangsstellung bringen.
Ölsammelbehälter
Drucksachennummer der Betriebs-/ Montageanleitung
1316.8014, 1316.817
1316.86
1327.8, 1327.87
1321.8, 1321.87
1322.81, 1322.817
1323.8
1
2
4
3
2
Ölsammelbehälter
4
Sechskant
1
2
