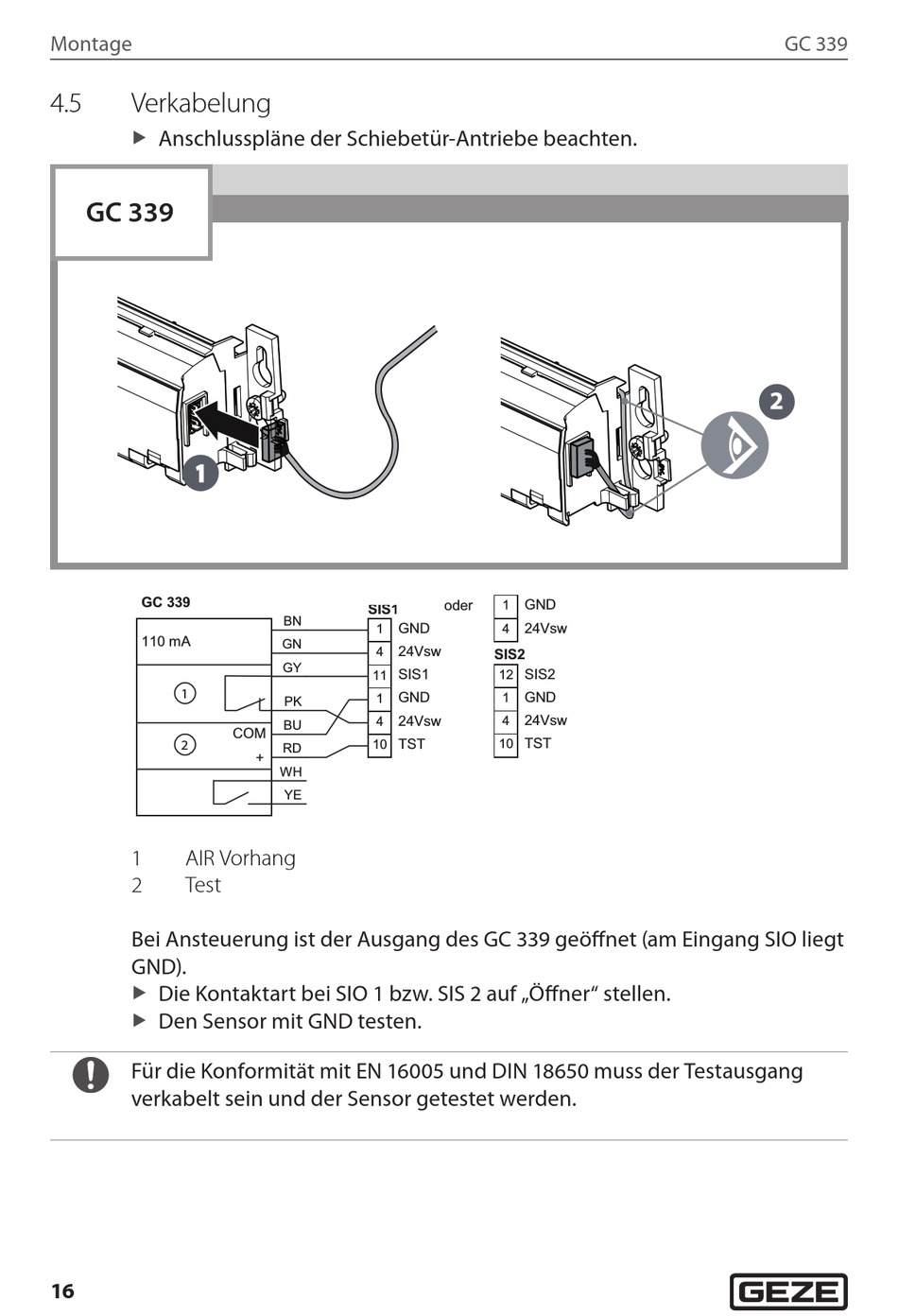

Montage
4.5
Verkabelung
Anschlusspläne der Schiebetür-Antriebe beachten.
X
GC 339
1
GC 339
110 mA
1
2
1
AIR Vorhang
2
Test
Bei Ansteuerung ist der Ausgang des GC 339 geöffnet (am Eingang SIO liegt
GND).
Die Kontaktart bei SIO 1 bzw. SIS 2 auf „Öffner" stellen.
X
Den Sensor mit GND testen.
X
Für die Konformität mit EN 16005 und DIN 18650 muss der Testausgang
verkabelt sein und der Sensor getestet werden.
16
SIS1
BN
GND
1
GN
24Vsw
4
GY
SIS1
11
GND
1
PK
24Vsw
4
BU
COM
TST
10
RD
+
WH
YE
oder
GND
1
24Vsw
4
SIS2
SIS2
12
GND
1
24Vsw
4
TST
10
GC 339
