KNX SA 4MDC REG
Installationsanleitung
Allgemeines

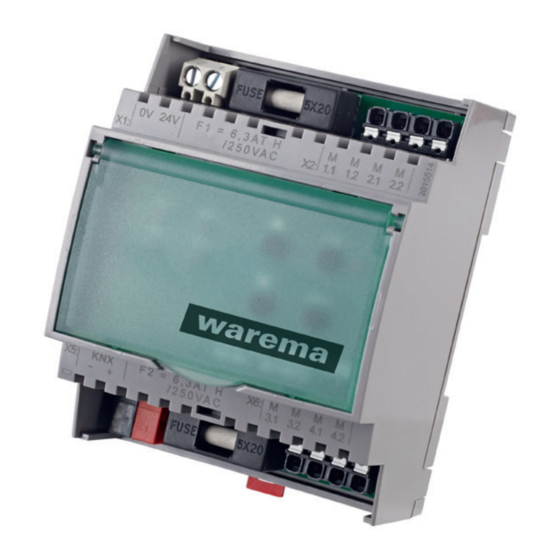

Abb. 1
KNX SA 4MDC REG
Der KNX SA 4MDC REG Sonnenschutzaktor ist ein Gerät
zur zentralen Bedienung von bis zu vier Sonnenschutzan-
trieben 24 V DC .
Die Bedienung erfolgt über ein KNX Bussystem. Die Ver-
sorgung des Sonnenschutzaktors und der Antriebe erfolgt
mit 24 V DC Polwendeschaltung.
Bestimmungsgemäße Verwendung
Der KNX SA 4MDC REG wurde zur Steuerung von Sonnen-
schutzeinrichtungen entwickelt. Bei Einsatz außerhalb des
in dieser Anleitung aufgeführten Verwendungszwecks ist
die Genehmigung des Herstellers einzuholen.
Der Sonnenschutzaktor ist zur Montage in abgeschlosse-
nen elektrischen Betriebsstätten vorgesehen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die
beigefügten Montagehinweise der mitgelie-
ferten Elektrogeräte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahrlo-
ser Betrieb nicht möglich ist, darf das Ge-
rät nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
warema_2016154_alhb_de_v1•2022-10-01
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu be-
achten!
Kinder dürfen nicht mit den Bedienelementen der Steu-
erung oder Fernsteuerung spielen! Bewahren Sie Fern-
steuerungen außerhalb der Reichweite von Kindern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Raffstoren, etc.) keine Perso-
nen oder Gegenstände befinden!
Trennen Sie das Gerät von der Versorgungsspannung,
wenn Reinigungs- oder andere Wartungsarbeiten durch-
geführt werden müssen!
Funktion des Sonnenschutzaktors
Die Software-Funktionen der KNX Sonnenschutzaktoren
finden Sie im Software-Handbuch (Art.-Nr. 2014787) aus-
führlich beschrieben. Das Handbuch und die Produktdaten-
bank des Sonnenschutzaktors können Sie unter
www.warema.de
herunterladen.
Montage
Das Gerät ist zur Montage in einem Verteilerschrank
vorgesehen. Die Montage erfolgt durch Aufclipsen auf eine
Hutschiene (TH 35-15).
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Der elektrische Anschluss erfolgt nach umseitigem An-
schlussplan (Abb. 4), der Anschluss an das KNX Bussys-
tem sowie der Antriebe erfolgt mit Federkraftklemmen, die
Zuleitungen sind als Schraubklemmen ausgeführt.
Technische Änderungen behalten wir uns vor
Gültig ab
1. Oktober 2022
Für künftige Verwendung
aufbewahren.
1

Werbung

loading

Inhaltszusammenfassung für WAREMA KNX SA 4MDC REG

  • Seite 1 KNX SA 4MDC REG Installationsanleitung Gültig ab 1. Oktober 2022 Für künftige Verwendung aufbewahren. Allgemeines WARNUNG Für die Sicherheit von Personen ist es wichtig, folgende Punkte unbedingt zu be- achten!  Kinder dürfen nicht mit den Bedienelementen der Steu- erung oder Fernsteuerung spielen! Bewahren Sie Fern- steuerungen außerhalb der Reichweite von Kindern auf!
  • Seite 2 Inbetriebnahme Wartung Nach Abschluss der Montagearbeiten und dem Anlegen Innerhalb des Gerätes befinden sich keine zu wartenden der Versorgungsspannungen kann das Gerät über ein Teile. Bei einer Funktionsstörung dürfen die eingebauten Tastenfeld bedient werden (Abb. 2). Feinsicherungen nur von einer Elektrofachkraft ausgewech- selt werden.
  • Seite 3 Stromaufnahme KNX Spannung V DC Umgebungsbedingungen Betriebstemperatur °C Lagertemperatur °C Abb. 3 Abmessungen Reiheneinbaugehäuse 4 TE für Luftfeuchte KNX SA 4MDC REG. (nicht kondensierend) Verschmutzungsgrad Anschluss Zuleitung Schraubklemmen KNX Bussystem, Antriebe Federkraftklemmen Anschlussquerschnitte Versorgungsleitung max. 2,5 mm² 24 V DC KNX Bussystem ∅...
  • Seite 4 Motor 1 Motor 2 24 V DC 24 V DC 2 x 0,75 mm ² Versorgungsleitung 24 V 24 V DC SELV ACHTUNG: 2,5 AT E Versorgungsspannung 0V 24V muss SELV-Spannung nach VDE 0700-1 bzw. EN 60335-1 sein! Hinweis: Die Sicherung muss an den jeweiligen Antrieb angepasst werden! 2,5 AT E...
