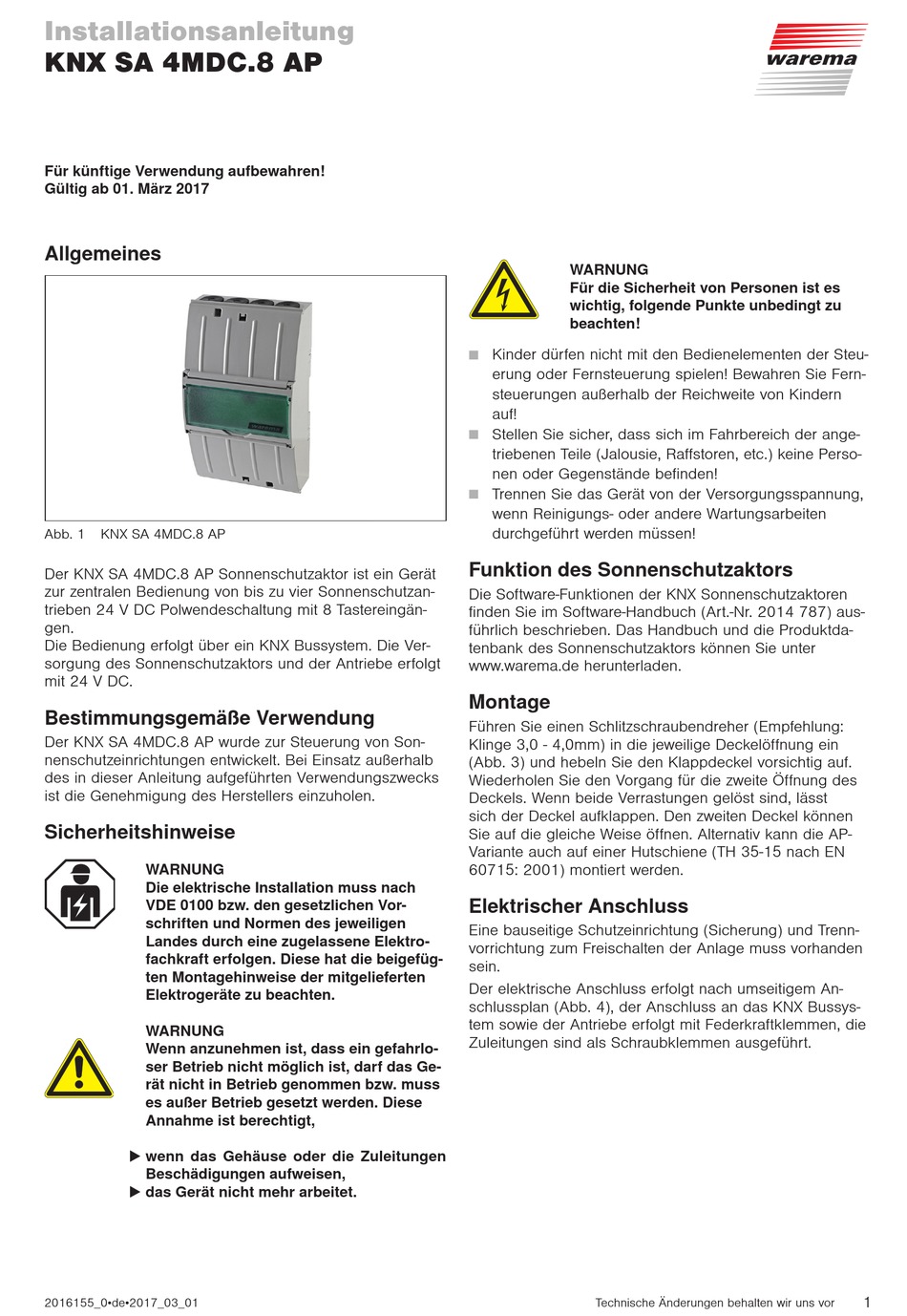

Installationsanleitung
KNX SA 4MDC.8 AP
Für künftige Verwendung aufbewahren!
Gültig ab 01. März 2017
Allgemeines

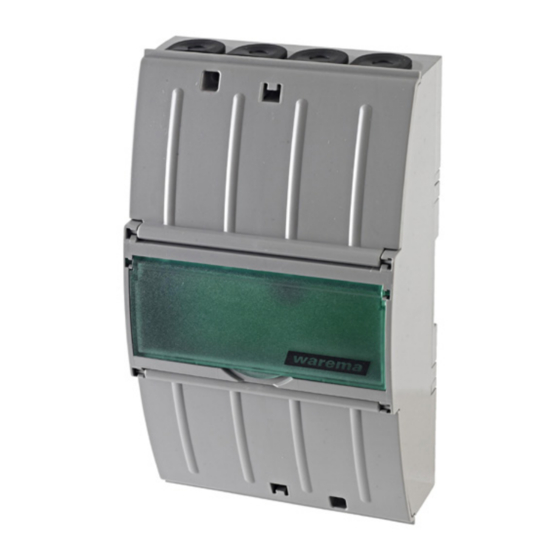

Abb. 1
KNX SA 4MDC.8 AP
Der KNX SA 4MDC.8 AP Sonnenschutzaktor ist ein Gerät
zur zentralen Bedienung von bis zu vier Sonnenschutzan-
trieben 24 V DC Polwendeschaltung mit 8 Tastereingän-
gen.
Die Bedienung erfolgt über ein KNX Bussystem. Die Ver-
sorgung des Sonnenschutzaktors und der Antriebe erfolgt
mit 24 V DC.
Bestimmungsgemäße Verwendung
Der KNX SA 4MDC.8 AP wurde zur Steuerung von Son-
nenschutzeinrichtungen entwickelt. Bei Einsatz außerhalb
des in dieser Anleitung aufgeführten Verwendungszwecks
ist die Genehmigung des Herstellers einzuholen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vor-
schriften und Normen des jeweiligen
Landes durch eine zugelassene Elektro-
fachkraft erfolgen. Diese hat die beigefüg-
ten Montagehinweise der mitgelieferten
Elektrogeräte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahrlo-
ser Betrieb nicht möglich ist, darf das Ge-
rät nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
das Gerät nicht mehr arbeitet.
2016155_0•de•2017_03_01
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu
beachten!
Kinder dürfen nicht mit den Bedienelementen der Steu-
erung oder Fernsteuerung spielen! Bewahren Sie Fern-
steuerungen außerhalb der Reichweite von Kindern
auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Raffstoren, etc.) keine Perso-
nen oder Gegenstände befinden!
Trennen Sie das Gerät von der Versorgungsspannung,
wenn Reinigungs- oder andere Wartungsarbeiten
durchgeführt werden müssen!
Funktion des Sonnenschutzaktors
Die Software-Funktionen der KNX Sonnenschutzaktoren
finden Sie im Software-Handbuch (Art.-Nr. 2014 787) aus-
führlich beschrieben. Das Handbuch und die Produktda-
tenbank des Sonnenschutzaktors können Sie unter
www.warema.de herunterladen.
Montage
Führen Sie einen Schlitzschraubendreher (Empfehlung:
Klinge 3,0 - 4,0mm) in die jeweilige Deckelöffnung ein
(Abb. 3) und hebeln Sie den Klappdeckel vorsichtig auf.
Wiederholen Sie den Vorgang für die zweite Öffnung des
Deckels. Wenn beide Verrastungen gelöst sind, lässt
sich der Deckel aufklappen. Den zweiten Deckel können
Sie auf die gleiche Weise öffnen. Alternativ kann die AP-
Variante auch auf einer Hutschiene (TH 35-15 nach EN
60715: 2001) montiert werden.
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Der elektrische Anschluss erfolgt nach umseitigem An-
schlussplan (Abb. 4), der Anschluss an das KNX Bussys-
tem sowie der Antriebe erfolgt mit Federkraftklemmen, die
Zuleitungen sind als Schraubklemmen ausgeführt.
Technische Änderungen behalten wir uns vor
1
