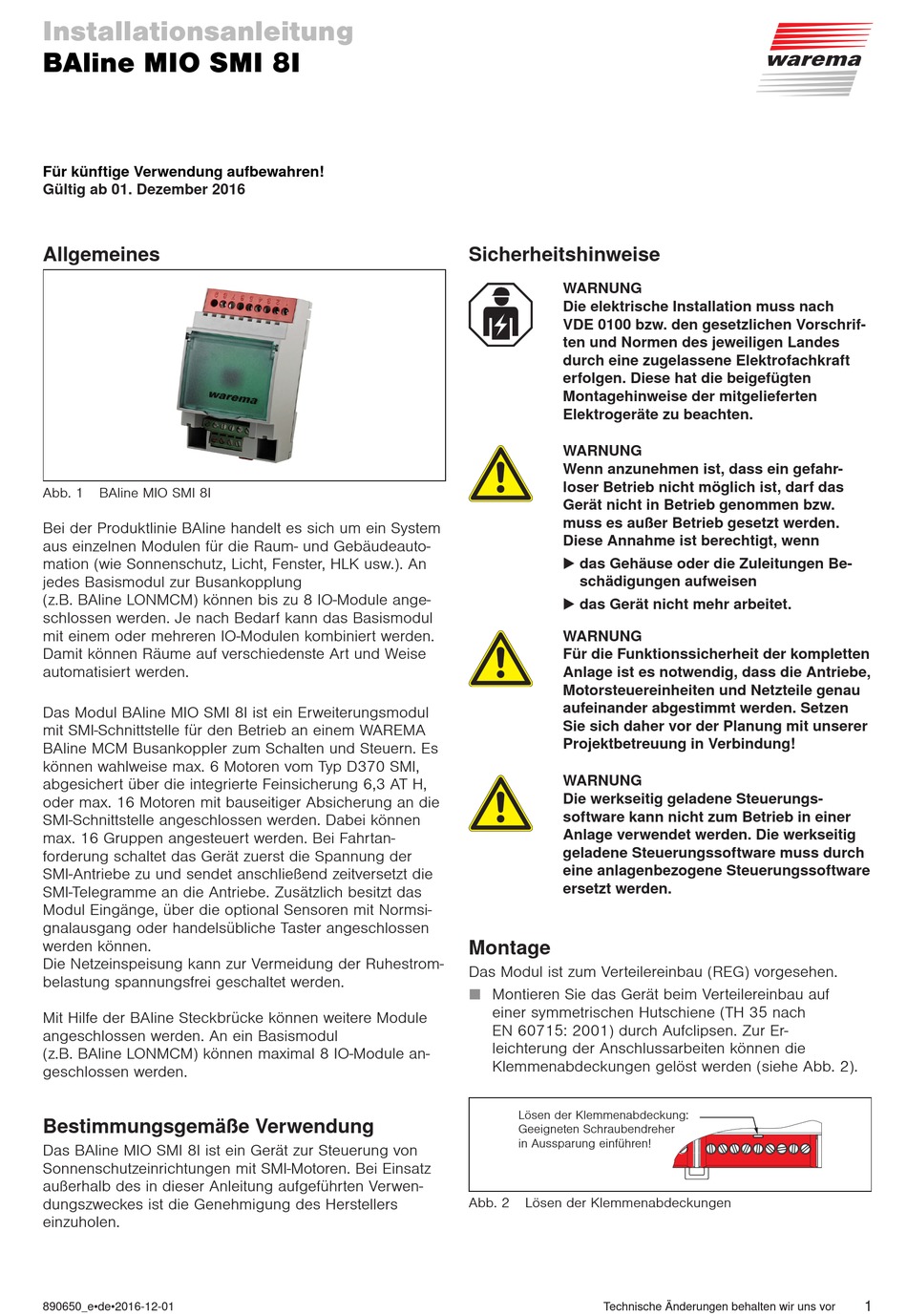

WAREMA BAline MIO SMI 8I Installationsanleitung

Installationsanleitung
BAline MIO SMI 8I
Für künftige Verwendung aufbewahren!
Gültig ab 01. Dezember 2016
Wllgemeines

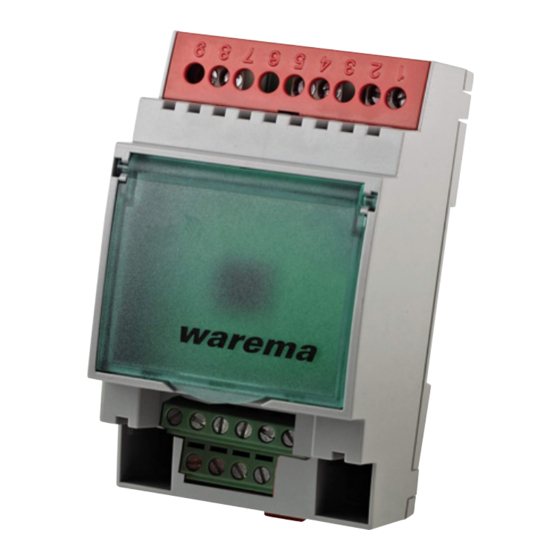

Abb. 1 BAline MIO SMI 8I
Bei der Produktlinie BAline handelt es sich um ein System
aus einzelnen Modulen für die Raum- und Gebäudeauto-
mation (wie Sonnenschutz, Licht, Fenster, HLK usw.). An
jedes Basismodul zur Busankopplung
(z.B. BAline LONMCM) können bis zu 8 IO-Module ange-
schlossen werden. Je nach Bedarf kann das Basismodul
mit einem oder mehreren IO-Modulen kombiniert werden.
Damit können Räume auf verschiedenste Art und Weise
automatisiert werden.
Das Modul BAline MIO SMI 8I ist ein Erweiterungsmodul
mit SMI-Schnittstelle für den Betrieb an einem WAREMA
BAline MCM Busankoppler zum Schalten und Steuern. Es
können wahlweise max. 6 Motoren vom Typ D370 SMI,
abgesichert über die integrierte Feinsicherung 6,3 AT H,
oder max. 16 Motoren mit bauseitiger Absicherung an die
SMI-Schnittstelle angeschlossen werden. Dabei können
max. 16 Gruppen angesteuert werden. Bei Fahrtan-
forderung schaltet das Gerät zuerst die Spannung der
SMI-Antriebe zu und sendet anschließend zeitversetzt die
SMI-Telegramme an die Antriebe. Zusätzlich besitzt das
Modul Eingänge, über die optional Sensoren mit Normsi-
gnalausgang oder handelsübliche Taster angeschlossen
werden können.
Die Netzeinspeisung kann zur Vermeidung der Ruhestrom-
belastung spannungsfrei geschaltet werden.
Mit Hilfe der BAline Steckbrücke können weitere Module
angeschlossen werden. An ein Basismodul
(z.B. BAline LONMCM) können maximal 8 IO-Module an-
geschlossen werden.
Bestimmungsgemäße Verwendung
Das BAline MIO SMI 8I ist ein Gerät zur Steuerung von
Sonnenschutzeinrichtungen mit SMI-Motoren. Bei Einsatz
außerhalb des in dieser Anleitung aufgeführten Verwen-
dungszweckes ist die Genehmigung des Herstellers
einzuholen.
890650_e•de•2016-12-01
Sicherheitshinweise
W WARNRN
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vorschrif-
ten und Rormen des jeweiligen Landes
durch eine zugelassene Elektrofachkraft
erfolgen. Diese hat die beigefügten
Montagehinweise der mitgelieferten
Elektro geräte zu beachten.
W WARNRN
Wenn anzunehmen ist, dass ein gefahr-
loser Betrieb nicht möglich ist, darf das
Nerät nicht in Betrieb genommen bzw.
muss es außer Betrieb gesetzt werden.
Diese Wnnahme ist berechtigt, wenn
 das Nehäuse oder die Zuleitungen Be-
schädigungen aufweisen
 das Nerät nicht mehr arbeitet.
W WARNRN
Für die Funktionssicherheit der kompletten
Wnlage ist es notwendig, dass die Wntriebe,
Motorsteuereinheiten und Retzteile genau
aufeinander abgestimmt werden. Setzen
Sie sich daher vor der Planung mit unserer
Projektbetreuung in Verbindung!
W WARNRN
Die werkseitig geladene Steuerungs-
software kann nicht zum Betrieb in einer
Wnlage verwendet werden. Die werkseitig
geladene Steuerungssoftware muss durch
eine anlagenbezogene Steuerungssoftware
ersetzt werden.
Montage
Das Modul ist zum Verteilereinbau (REG) vorgesehen.
Montieren Sie das Gerät beim Verteilereinbau auf
einer symmetrischen Hutschiene (TH 35 nach
EN 60715: 2001) durch Aufclipsen. Zur Er-
leichterung der Anschlussarbeiten können die
Klemmenabdeckungen gelöst werden (siehe Abb. 2).
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 2 Lösen der Klemmenabdeckungen
Technische Änderungen behalten wir uns vor
1
