Versorgungsleitung
24 V DC SELV
ACHTUNG:
Versorgungsspannung
muss SELV-Spannung
nach VDE 0700-1 bzw.
EN 60335-1 sein!
Hinweis:
Die Sicherung muss an
den jeweiligen Antrieb
angepasst werden!
Alle Busleitungen
YCYM 2×2×0,8 mm
KNX Bus
Abb. 4

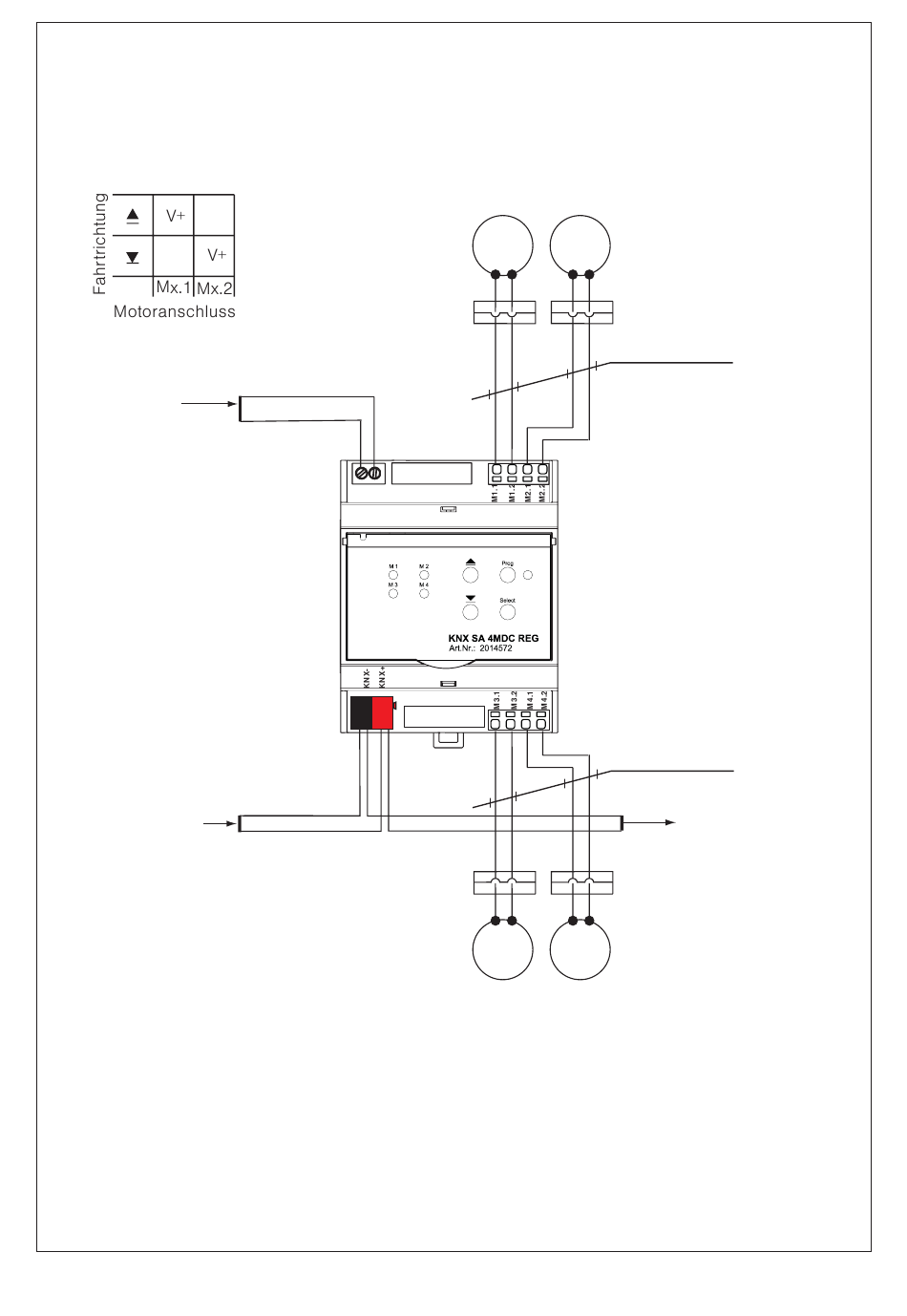

Anschlussbeispiel KNX SA 4MDC 230 REG
4
Technische Änderungen behalten wir uns vor
24 V
0 V
F1
2,5 AT E
0V 24V
X1
X5
2,5 AT E
-
+
Motor 1 Motor 2
M
M
24 V DC
24 V DC
X2
X6
F2
-
+
M
M
24 V DC
24 V DC
Motor 3 Motor 4
2 x 0,75 mm ²
2 x 0,75 mm ²
KNX Bus
warema_2016154_alhb_de_v1•2022-10-01
