TOC Analysator CA78
Endress+Hauser
Um den Status der Pumpe, der Ventile (V1, V2, V3) und der UV-Lampe zu ändern, muss
auf das jeweilige Symbol gedrückt werden.
Durch Drücken der Taste Graph wird ein Diagramm mit den folgenden Werten angezeigt
→ 26:
• Messwerte C1 und C2
• Unterschied zwischen C1 und C2
• Temperaturen T1 und T2
Über die Taste Service erfolgt der Zugang zum Servicebereich. Dieser Bereich ist passwort-
geschützt (Service-Passwort nur für Servicetechniker).
Wechsel in das Hauptmenü
1. Taste Save & Exit drücken.
Es erscheint ein Pop-Up-Fenster.
2. Entsprechende Taste im Pop-Up-Fenster drücken.
3. Wenn der Pumpenschlauch oder der UV-Reaktor gewechselt wurde:
Taste Yes drücken.
Die Betriebsstunden werden nun zurückgesetzt.
Nach dem Schließen eines Menüs erscheint ein Pop-Up-Fenster. Es dauert einige Sekun-
den, bis der Analysator alle Einstellungen gespeichert hat.
17

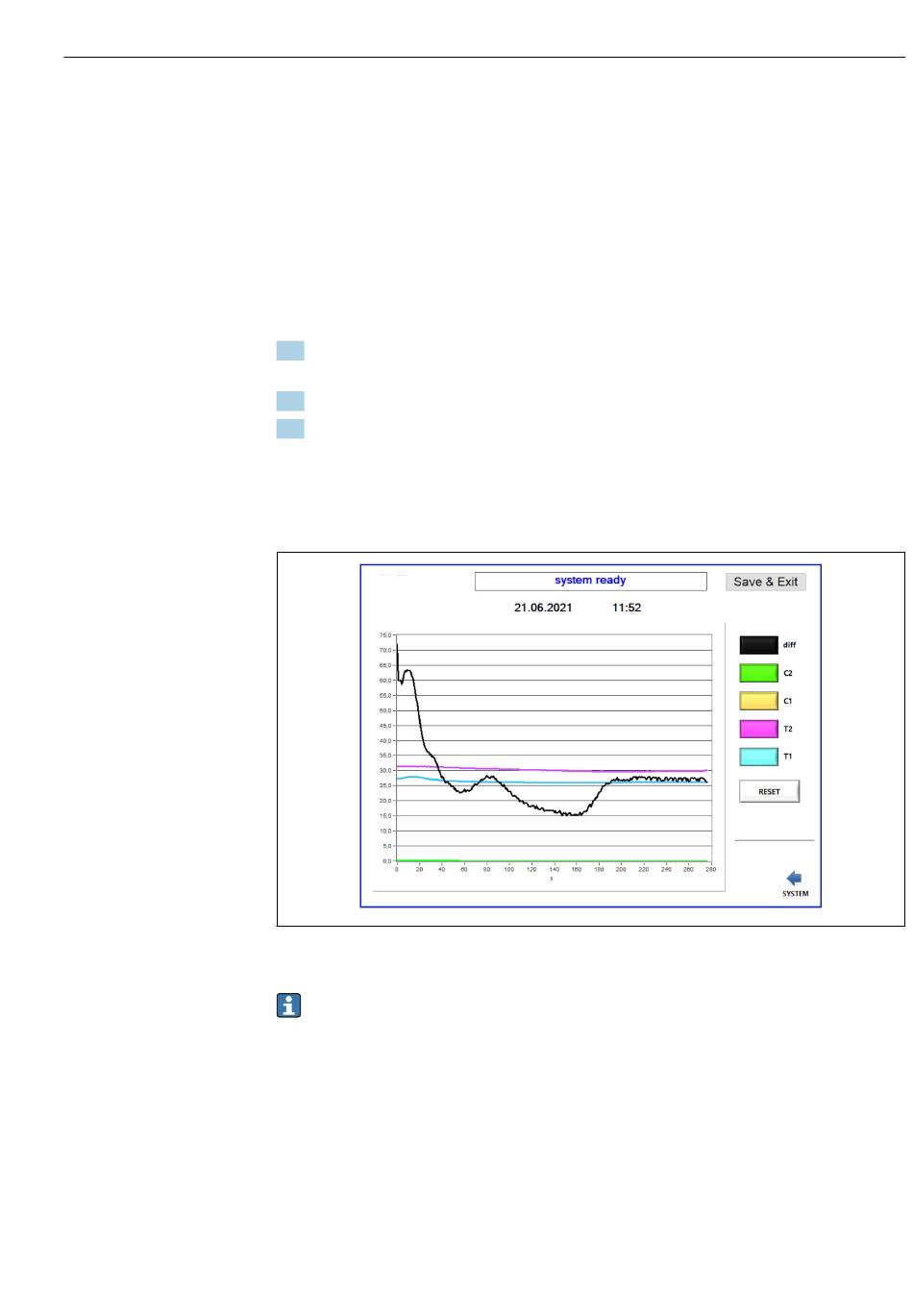

Diagramm
Die Diagrammkurve jedes Wertes kann über die einzelnen farbigen Tasten an- oder
ausgeschaltet werden.
Durch Drücken der Taste Reset werden alle Diagrammkurven zurückgesetzt.
8.3.5
Settings
In diesem Menü können Sie Geräteparameter einstellen.
Lizenz: Lizenzoptionen freischalten. Nur für Händler/Vertriebspartner.
Service: Aktiviert zusätzliche Optionen für autorisiertes Personal (Service 1-3).
Inbetriebnahme
A0046960
27
