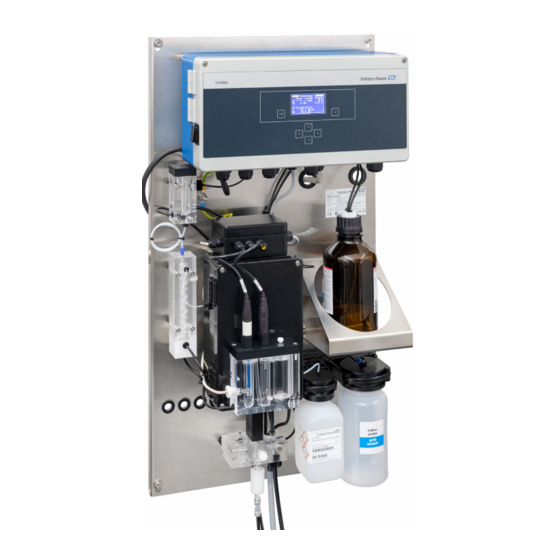

Endress+Hauser CA76NA Betriebsanleitung
Analysator für natrium
Vorschau ausblenden
Andere Handbücher für CA76NA:
- Betriebsanleitung (76 Seiten) ,
- Kurzanleitung (36 Seiten) ,
- Technische information (16 Seiten)
Verwandte Anleitungen für Endress+Hauser CA76NA
Inhaltszusammenfassung für Endress+Hauser CA76NA
- Seite 1 Products Solutions Services BA01706C/07/DE/03.19 71432626 2019-05-31 Gültig ab Version V1.13.02 Betriebsanleitung CA76NA Analysator für Natrium...
-
Seite 3: Inhaltsverzeichnis
CA76NA Inhaltsverzeichnis Inhaltsverzeichnis Parameter ......36 Hinweise zum Dokument ... . 4 PROFIBUS-Parameter . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument CA76NA Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen. -
Seite 5: Symbole Am Gerät
CA76NA Hinweise zum Dokument 1.1.3 Symbole am Gerät Symbol Bedeutung Vorsicht gefährliche Spannung Keine offene Flamme Feuer, offene Zündquelle und Rauchen verboten Essen und Trinken verboten Augenschutz benutzen Handschutz benutzen Verweis auf Dokumentation zum Gerät Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol-... -
Seite 6: Grundlegende Sicherheitshin
Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung CA76NA ist ein Analysator zur kontinuierlichen Bestimmung der Natrium-Konzentration in wässrigen Lösungen. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: • Überwachung des Wasser-Dampf-Kreislaufes in Kraftwerken, insbesondere zur Konden- satorüberwachung... -
Seite 7: Betriebssicherheit
CA76NA Grundlegende Sicherheitshinweise Betriebssicherheit WARNUNG Haut- und Augenkontakt mit Chemikalien und Einatmen von Dämpfen Verletzung an Haut und Augen und Schädigung der Atemorgane ‣ Während der Arbeit mit Chemikalien Schutzbrille, Schutzhandschuhe und Kittel tra- gen. ‣ Jeglichen Hautkontakt mit den Chemikalien vermeiden. -
Seite 8: Produktbeschreibung
Der Analysator besteht aus folgenden grundlegenden Komponenten: • Probenkonditioniereinheit (regelt und filtert den Probenstrom) • Probenalkalisierung • Durchflussmesszelle • Kalibrier- und Regeneriereinrichtung A0033194 1 Analysator CA76NA Elektronikeinheit mit Netzschalter Flasche für Laborprobe Einheit mit Alkalisierungspumpe Natriumelektrode Flasche mit Standardlösung Ventilblock mit Kreislaufpumpe Überlaufgefäß... -
Seite 9: Probenalkalisierung
> 99.0 % (GC), in Flasche aus festem Material, z. B. Glas). 3.1.4 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator CA76NA • Natriumelektrode (nicht im Lieferumfang des Analysators enthalten, als Zubehör zu bestellen) → 63 • pH-Elektrode (nicht im Lieferumfang des Analysators enthalten, als Zubehör zu bestellen) →... -
Seite 10: Kalibriereinrichtung
Produktbeschreibung CA76NA Die pH-Elektrode hat 2 Funktionen: • Sie dient als Referenz für die Natriumelektrode. • Sie misst den pH-Wert der Probe. Die Probe benötigt einen pH-Wert von > 10,8. Andernfalls würden H+-Ionen in der Probe die Messung der Na+-Ionen beeinflussen. Über die Zudosierung eines Alkalisierungsrea- genzes, z. -
Seite 11: Warenannahme Und Produktidenti
CA76NA Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren. -
Seite 12: Produkt Identifizieren
Warenannahme und Produktidentifizierung CA76NA 4.2.2 Produkt identifizieren Produktseite www.endress.com/ca76na Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. 2. Seitensuche (Lupensymbol) aufrufen. 3. Gültige Seriennummer eingeben. -
Seite 13: Montage
Montagematerialien kundenseitig stellen. 450 (17.7) 424 (16.7) 130 (5.12) 100 (3.94) 250 (9.84) 57,5 (2.26) 97,5 (3.84) 137,5 (5.41) 177,5 (6.99) 217,5 (8.56) 257,5 (10.1) 267,5 (10.5) 315 (12.4) A0039005 2 Analysator CA76NA, Abmessungen in mm (in) Endress+Hauser... -
Seite 14: Aufstellungsort
• unter dem Analysator mindestens 200 mm (7.87 in) , da Kabelanschlüsse und Wasser- anschlüsse von unten erfolgen Analysator an eine senkrechte Fläche montieren 500 (19.79) 100 (3.94) 100 (3.94) A0039006 3 Analysator CA76NA, Montageabstände in mm (in) ‣ Notwendige Abstände bei der Montage einhalten . Endress+Hauser... -
Seite 15: Montagekontrolle
CA76NA Montage Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Endress+Hauser... -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss CA76NA Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 17: Analogausgänge, Digitalausgänge Und Spannungsversorgung Anschließen
CA76NA Elektrischer Anschluss Gehäuse der Elektronikeinheit öffnen Für den Zugang zu den elektrischen Anschlüssen, Gehäuse der Elektronikeinheit wie folgt öffnen. A0033421 4 Gehäuse der Elektronikeinheit, Befestigungsschrauben des Deckels Die Befestigungsschrauben des Deckels mit einem Kreuzschlitz-Schraubendreher PH2 lösen. 2. Den Deckel der Elektronikeinheit nach vorne herunterklappen. -
Seite 18: Spannungsversorgung Anschließen
Elektrischer Anschluss CA76NA Spannungsversorgung anschließen Der Analysator ist für die Spannungsebene 215 ... 240 V AC mit einer Sicherung T 1,25 A ausgestattet. Beim Betrieb mit 100 ... 130 V AC die Sicherung gegen die mit- gelieferte T 2,5 A tauschen. Die Sicherung befindet sich im Deckel der Elektronikein- heit. - Seite 19 • Bei Fehler offener Kontakt: COM-NC • Bei Fehler geschlossener Kontakt: COM-NO Handelt es sich bei dem CA76NA um das letzte Gerät im Bussegment, so müssen die bei- den Jumper auf X7 und X8 der PROFIBUS-Schnittstellenkarte gesetzt sein, um die Abschlusswiderstände zuzuschalten.
-
Seite 20: Schutzart Sicherstellen
Elektrischer Anschluss CA76NA Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs- gemäße Anwendung erforderlich sind. ‣ Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten. Einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit) können nicht mehr garantiert werden, wenn z.B.:... -
Seite 21: Bedienungsmöglichkeiten
CA76NA Bedienungsmöglichkeiten Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs A0033387 7 Bedienelemente der Elektronikeinheit Display Taste Taste Taste Taste Taste Taste Jedes Hauptmenü enthält Untermenüs. Die Navigation erfolgt über die 6 Tasten des Bedienfelds. Funktionen der Tasten des Bedienfelds: Taste Messwertanzeige Hauptmenü... -
Seite 22: Inbetriebnahme
• Der elektrische Anschluss ist ausgeführt wie beschrieben → 16. • Spannungs- und Medienversorgung sind verfügbar. 8.1.1 Flüssigkeitsführende Leitungen anschließen Fließschema 12 11 A0033198 8 Analysator CA76NA, Fließschema Ventil 1 Alkalisierungspumpe Ventil 2 Standardlösung Ventil 3 ... 6 Standardlösungspumpe Überlaufgefäß mit Pegelwächter 11 pH-Elektrode Ausgänge... -
Seite 23: Medienausgänge Anschließen
CA76NA Inbetriebnahme ‣ Probenstrom durch ein vorgeschaltetes Ventil (nicht mitgeliefert) auf max. 15 l/h (3.96 gal/hr) begrenzen. Das in die Probenkonditioniereinheit eingebaute Überström- ventil regelt den Druck des Probenstroms auf ca. 0,8 bar (11.6 psi). Der maximale Ein- gangsdruck beträgt 5 bar (72.5 psi). -
Seite 24: Elektroden Einbauen
Inbetriebnahme CA76NA 8.1.2 Elektroden einbauen Elektroden vorbereiten 1. Der Analysator ist ausgeschaltet. Durchflussmesszelle halb voll mit deionisiertem Wasser füllen, damit die Elektroden nach dem Einbau nicht austrocknen. 2. Elektroden aus Verpackung entnehmen. Die Natriumelektrode hat die Aufschrift "Na" am Schaft. Die pH-Elektrode hat keine Kennzeichnung. -
Seite 25: Reagenzienflaschen Anschließen
CA76NA Inbetriebnahme 5. Elektrodenverschraubung handfest anziehen. A0033479 9 Analysator CA76NA mit in der Durchflussmesszelle eingesetzten Elektroden 8.1.3 Reagenzienflaschen anschließen WARNUNG Haut- und Augenkontakt mit Chemikalien und Einatmen von Dämpfen Verletzung an Haut und Augen und Schädigung der Atemorgane ‣... - Seite 26 3. Die Flasche auf den Spezialverschluss aufschrauben. 4. Flasche in die für das Alkalisierungsreagenz vorgesehene Halterung am Analysator stellen. A0033424 10 Analysator CA76NA angeschlossene Flasche mit Alkalisierungsreagenz Flasche mit Standardlösung anschließen Die Standardlösung wird fertig vorbereitet geliefert. 1. Flasche öffnen. Endress+Hauser...
-
Seite 27: Probenstrom Einstellen
2. Flasche in den dafür vorgesehenen Kopf einschrauben. Dabei die Schläuche nicht berühren. A0033426 11 Analysator CA76NA angeschlossene Flasche mit Standardlösung 8.1.4 Probenstrom einstellen Mit dem Regulierventil wird die Probenmenge so eingestellt, dass am Überlauf ein gleich- mäßiger Probenfluss austritt. Nachdem der Probenstrom eingestellt ist, sollte das Filterge- häuse kurzzeitig entlüftet werden. -
Seite 28: Profibus-Kommunikation Einrichten
Inbetriebnahme CA76NA 3. Filtergehäuse im Anschluss entlüften: Rändelmuttern lösen, bis Wasser ausfließt. A0033428 13 Probenkonditioniereinheit, Beispiel mit einem Kanal Rändelmuttern am jeweiligen Kanal der Probenkonditioniereinheit 4. Vorgang für alle am Gerät befindlichen Kanäle wiederholen. PROFIBUS-Kommunikation einrichten 1. Im Hauptmenü Parameter/Ausgänge/Profibus wählen. -
Seite 29: Messgerät Konfigurieren
CA76NA Inbetriebnahme Messgerät konfigurieren Nach dem Einschalten des Analysators sind folgende Schritte notwendig: • pH-Elektrode kalibrieren • Automatische Mehrpunktkalibrierung der Natriumelektrode durchführen • Grundlegende Parameter konfigurieren • Nach mindestens 4 Stunden erneut eine automatische Mehrpunktkalibrierung der Natri- umelektrode durchführen 8.5.1... -
Seite 30: Betrieb
Betrieb CA76NA Betrieb Hauptmenü Messwertanzeige Die Messwertanzeige zeigt den Messwert am gewählten Kanal. Die Messwertanzeige ist die Standardanzeige im Automatikbetrieb. Über die Tasten wechseln zu • detaillierte Status- und Messwertübersicht • Übersicht der Stromausgänge für die analoge Signalausgabe der Kanäle Über die Taste... -
Seite 31: Übersicht Der Stromausgänge
CA76NA Betrieb 9.1.2 Übersicht der Stromausgänge Über die Tasten von der Messwertanzeige zur Übersicht der analogen Stromaus- gänge wechseln. Funktion Optionen Info Kanal 1... 6 nur lesen Zeigt den an Kanal 1 ... 6 ausgegebenen Strom Diagnose Das Untermenü Diagnose ist nicht passwortgeschützt und für jeden Benutzer zugänglich. - Seite 32 Betrieb CA76NA Diagnose Funktion Optionen Info Na Kalibrierung nur lesen Zeigt Parameter zur Überwachung der Na-Kalib- rierung. Die Parameter sind nicht editierbar, da das Gerät die Parameter bei jeder Kalibrierung bestimmt. Na0... Na3 nur lesen Zeigt die Konzentrationserhöhungen bei einer...
-
Seite 33: Wartung
CA76NA Betrieb Wartung Wartung Funktion Optionen Info Passzahl W Für den Zugriff auf das Untermenü Passzahl ein- geben. Werkseitig eingestellte Passzahl: 1111 Die erste Stelle der Passzahl über die Tas- eingeben. Mit der Taste auf die nächste Stelle springen. Nach Eingabe der Passzahl mit bestäti-... - Seite 34 Betrieb CA76NA Wartung Funktion Optionen Info pH1 pH --- Eingabe des pH-Werts der verwendeten ersten Pufferlösung Die erste Pufferlösung sollte einen kleine- ren pH-Wert haben als die zweite Pufferlö- sung. pH2 pH --- Eingabe des pH-Werts der verwendeten zweiten Pufferlösung...
- Seite 35 CA76NA Betrieb Wartung Funktion Optionen Info Messwert pH Anzeige des Messwerts für pH ‣ Reagenzwechsel Ausführen nach einem Wechsel der Stan- dardlösung. Schnittstelle 20mA Je Kanal ein Stromsignal 4 ... 20 mA vorgeben, z. B. für Loop Checks zum zentralen Leitsystem.
-
Seite 36: Parameter
Betrieb CA76NA Parameter Parameter Funktion Optionen Info Passzahl P Die werkseitig eingestellte Passzahl 2222 oder eine neu vergebene Passzahl eingeben. Grundeinstellungen Grundeinstellungen wie die Messeinheit, Spra- che des Bedienmenüs oder den Namen der Messstelle festlegen. Messeinheit Auswahl • µg/l • ppb... - Seite 37 CA76NA Betrieb Parameter Funktion Optionen Info Messsequenz Kalibrierintervall Folgende Einstellungen vornehmen: • deaktiviert • In welchem Zeitintervall der Analysator eine • 4 h automatische Kalibrierung startet • 12 h • Wie lange der Analysator die Natrium-Kon- • 24 h zentration im jeweiligen Kanal bestimmt •...
-
Seite 38: Profibus-Parameter
Betrieb CA76NA Parameter Funktion Optionen Info Grenzwerteingabe Obergrenzen für die Natriumionenkonzentratio- nen der einzelnen Kanäle festlegen. Falls die analysierte Konzentration den einge- stellten Grenzwert überschreitet, erfolgt eine Fehlermeldung über die Alarmrelais. Zusätzlich kann der analoge Stromausgang des betreffenden Kanals ein Signal an das zentrale Leitsystem senden. - Seite 39 CA76NA Betrieb Gruppen- Anfangs Größe Format Parametername Beschreibung Einheit name adresse (Bytes) BYTE Probenfluss Zuordnung Proben- fluss→ 42 BYTE Übertragung Übertragung = 0: aktuell gemessener Kanal im Hold Übertragung = 1: Kon- zentration wird kontinu- ierlich übertragen REAL pH Wert...
- Seite 40 Betrieb CA76NA Gruppen- Anfangs Größe Format Parametername Beschreibung Einheit name adresse (Bytes) BYTE Status Kanal 2 Zuordnung siehe Tabelle Status der Kanäle BYTE Reserve Kanal 2 INT16 Messzeit Kanal 2 Eingestellte Messzeit im Automatik-Modus REAL Konzentration 3 Natriumkonzentration ppb, von Kanal 3 µg/l...
-
Seite 41: Gerätestatus
CA76NA Betrieb Gerätestatus Wert Gerätestatus Erläuterung 0x00 Warten Gerät wartet auf Probe nach fehlendem Probenfluss 0x01 Kalibrierung Kalibrierung wird ausgeführt 0x02 Messung Kanal 1 Messung Kanal 1 wird ausgeführt 0x03 Messung Kanal 2 Messung Kanal 2 wird ausgeführt 0x04 Messung Kanal 3 Messung Kanal 3 wird ausgeführt... - Seite 42 Betrieb CA76NA Fehlerbits Fehler Erläuterung pH-Wert zu klein! Der pH-Wert unterschreitet den eingestellten Grenzwert. Reagenz nachfüllen! Die Na-Stammlösung ist fast leer. Reagenz fehlt! Die Na-Stammlösung ist leer und muss ausgetauscht oder nachge- füllt werden. Status der Kanäle Bit 7 Bit 6 Kanalstatus Erläuterung...
- Seite 43 CA76NA Betrieb Fernsteuerung Erläuterung Probe fehlt Kanal 6 Ungenügender Probenfluss auf Kanal 6 Index Kalibrierintervalle Wert Kalibrierintervall Einheit 0x00 0x01 0x02 0x03 0x04 0x05 0x06 0x07 Endress+Hauser...
-
Seite 44: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung CA76NA Diagnose und Störungsbehebung 10.1 Diagnoseliste Die folgende Tabelle führt Diagnosemeldungen, Ursachen und Maßnahmen zur Behe- bung auf. Sollten die empfohlenen Maßnahmen zur Fehlerbeseitigung keinen Erfolg haben, umgehend den Gerätesupport verständigen. Fehlercode Diagnosemeldung Ursache Maßnahme ‣ C0-Fehler ! Die Start-Konzentration Kalibrierung wiederholen. -
Seite 45: Messgerät Zurücksetzen
CA76NA Diagnose und Störungsbehebung 10.2 Messgerät zurücksetzen Die nachfolgend dargestellten Einstellungen sind Grundeinstellungen die nach einem Datenlöschen im Analysator hinterlegt sind. Bei Auslieferung des Gerätes sind diese Daten gerätespezifisch eingestellt. Wartung/Kalibrierung/pH Kalibrierung Parameter Standardwert pH1 pH --- 4,00 pH2 pH ---... -
Seite 46: Firmware-Historie
Diagnose und Störungsbehebung CA76NA Parameter/Passzahlen Parameter Standardwert Passzahl W 1111 Passzahl P 2222 10.3 Firmware-Historie Datum Version Änderungen in der Firmware Dokumentation 04/2017 V1.11.00 Original-Software BA01706C/07/.../01.17 10/2019 V1.13.02 Erweiterung um PROFIBUS-Funktion BA01706C/07/.../03.19 PROFIBUS-Schnittstelle Firmware-Version V1.04.01 Endress+Hauser... -
Seite 47: Wartung
CA76NA Wartung Wartung WARNUNG Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Gerät spannungsfrei schalten bei Wartungstätigkeiten. VORSICHT Nichtbeachtung der Wartungsintervalle Verletzungsgefahr und Sachschäden ‣ Halten Sie die empfohlenen Wartungsintervalle ein 11.1 Wartungsplan Intervall Wartungsarbeit täglich Sichtprüfung des Geräts wöchentlich... - Seite 48 Wartung CA76NA 2. Oben angebrachte Rändelmuttern lösen. A0033509 14 Probenkonditioniereinheit, Beispiel mit einem Kanal Rändelmuttern 3. Das Filtergehäuse nach unten abnehmen. Den O-Ring im Filtergehäuse nicht beschä- digen oder abnehmen. A0033510 15 Probenkonditioniereinheit, Beispiel mit einem Kanal Filtergehäuse...
-
Seite 49: Filter Der Probenkonditioniereinheit Austauschen
CA76NA Wartung 4. Den Filterkörper nach unten aus dem Oberteil nehmen. A0033511 16 Probenkonditioniereinheit, Beispiel mit einem Kanal Filterkörper 5. Filtergehäuse reinigen. 6. Nach Reinigung des Filterkörpers in umgekehrter Reihenfolge zusammenbauen. Auf korrekten Sitz des Filterkörpers und des O-Ringes achten! 7. - Seite 50 Wartung CA76NA 3. Das Filtergehäuse nach unten abnehmen. Den O-Ring im Filtergehäuse nicht beschä- digen oder abnehmen. A0033510 18 Probenkonditioniereinheit, Beispiel mit einem Kanal Filtergehäuse 4. Den Filterkörper nach unten aus dem Oberteil nehmen. A0033511 19 Probenkonditioniereinheit, Beispiel mit einem Kanal Filterkörper...
-
Seite 51: Durchflussmesszelle Montieren
CA76NA Wartung 4. Schlauchverbindungen der Durchflussmesszelle lösen. Dazu die Schläuche leicht in Richtung der Verbinder drücken. Gleichzeitig den Arretierungsring drücken und den Schlauch aus dem Verbinder ziehen. 5. Den an der hinteren Seite der Durchflussmesszelle angebrachten Temperaturfühler demontieren. Dabei darf der in der Durchflussmesszelle eingebaute O-Ring nicht ver- loren gehen. -
Seite 52: Natriumelektrode Kalibrieren
Wartung CA76NA drücken, „set“ auswählen und mit bestätigen 12. Nach der Bestätigung erscheint sofort wieder das Feld „---“ und der Wert wurde übernommen. 13. Für die zweite Pufferlösung die Schritte 8 bis 12 erneut durchführen. Nach erfolgreicher Kalibrierung aktualisiert das Gerät die Steilheit (S) und die Nullpunktverschiebung (n). -
Seite 53: Elektroden Austauschen
Schütteln der senkrecht gehaltenen Elektrode entfernen. ‣ Glaskugeln der Elektroden nicht trocken stehen lassen. Elektroden mit Schutzkap- pen versehen. Elektroden aus der linken (Natrium) und/oder rechten (pH) Kammer entnehmen. A0033479 20 Analysator CA76NA mit in der Durchflussmesszelle eingesetzten Elektroden Endress+Hauser... - Seite 54 Wartung CA76NA HINWEIS Beschädigung der Natriumelektroden durch KCl-Lösung ‣ Die Schutzkappen und Aufbewahrungslösungen nicht vertauschen. Untere Verschlusskappe mit der jeweiligen Elektroden-Lösung füllen, damit die Elek- troden nicht austrocknen. Für pH: 3-molare KCl-Lösung verwenden. Für Natrium: min. 1000 µg/l (ppb) Natriumlösung verwenden.
- Seite 55 (Natrium) oder rechte (pH) Kammer bis zum Anschlag einsetzen. 6. Elektrodenverschraubung handfest anziehen. A0033479 21 Analysator CA76NA mit in der Durchflussmesszelle eingesetzten Elektroden 11.2.7 Laborprobe messen Die Messung einer Laborprobe ermöglicht • Handproben von anderen Messstellen auf Natriumionen zu prüfen •...
-
Seite 56: Reagenzien Austauschen
Wartung CA76NA A0033464 22 Analysator CA76NA Flasche für Laborprobe 1. Betriebsart AUTOMATIK deaktivieren. 2. Die mitgelieferte 1-Liter (33.81 fl.oz)-Laborprobenflasche ist gespült. Zu messende Probe in die mitgelieferte 1-Liter (33.81 fl.oz)-Laborprobenflasche fül- len. 3. Unter Betriebsart/Manuell/Laborprobe die Messung starten. Die gemessene Konzentration wird ständig aktualisiert. Je nach der zuvor gemes- senen Probe kann der Wert am Beginn der Messung teils erheblich abweichen. - Seite 57 Wenn die als Zubehör erhältliche 0,5-Liter (16.9 fl.oz)-Flasche Standardlösung verfügbar ist, diese gegen die leere Flasche austauschen. A0033426 23 Analysator CA76NA Flasche mit Standardlösung Schläuche beim Wechsel der Standardlösung nicht berühren. 1. Automatikbetrieb ausschalten über Wartung/Betriebsart/Aus. Das Gerät unterbricht das gerade ablaufende Programm. Der Analysator befindet sich im Standby-Betrieb.
- Seite 58 1. Warn- und Sicherheitshinweise beachten. 2. Hinweise in den Sicherheitsdatenblättern des Herstelles beachten. A0033424 24 Analysator CA76NA Flasche mit Alkalisierungsreagenz Ist das Alkalisierungsreagenz verbraucht, erscheint die Fehlermeldung pH-Wert zu klein! im Display des Gerätes. Flaschen mit Alkalisierungsreagenz mit Gewinde S40...
-
Seite 59: Außerbetriebnahme
CA76NA Wartung 2. Leere Flasche aus der für das Alkalisierungsreagenz vorgesehenen Halterung neh- men. 3. Bei Verwendung eines Adapters: Adapter zusammen mit Spezialverschluss abschrau- ben. 4. Ohne Verwendung eines Adapters: Spezialverschluss abschrauben. 5. Schläuche am Spezialverschluss belassen. Den Spezialverschluss zusammen mit dem O-Ring für die neue Flasche wiederverwenden. - Seite 60 Wartung CA76NA 5. Die Flasche mit dem Alklasierungsreagenz vom System trennen. 6. Die Flasche mit dem Alkalisierungsreagenz sicher verschlossen lagern. 7. Die Natrium- und die pH-Elektrode aus der Durchflussmesszelle entfernen. 8. Die Natrium- und die pH-Elektrode mit den originalen Verschlusskappen versehen.
-
Seite 61: Reparatur
CA76NA Reparatur Reparatur 12.1 Ersatzteile Eine Auflistung der Ersatzteile ist ebenfalls zu finden unter www.endress.com/device-viewer. Bei Fragen zu Ersatzteilen an den Endress+Hauser Service wenden. A0033425 Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Alkalisierungspumpe 24 V DC 71358118 Kreislaufpumpe 24 V DC 71358125 Standardlösungspumpe 24 V DC... -
Seite 62: Entsorgung
Reparatur CA76NA 12.3 Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Das Produkt muss als Elektronik- schrott entsorgt werden. ‣ Die lokalen Vorschriften beachten. Batterien müssen zwingend entsprechend der lokalen Batterieverordnung entsorgt werden. VORSICHT Verletzungsgefahr bei unsachgemäßer Entsorgung der verwendeten Reagenzien und der Reagenzienabfälle... -
Seite 63: Zubehör
• Standardlösung Best.-Nr. 71358762 13.1.2 Elektroden-Kit • Natriumelektrode • pH-Elektrode Best.-Nr. 71371663 13.1.3 Aufrüstkit PROFIBUS für CA76NA Analysatoren mit Softwareversion V2.13 oder neuer können auf PROFIBUS aufgerüs- tet werden. Aufrüstung PROFIBUS DP Best.-Nr. 71439722 13.1.4 Natriumelektrode für CA76NA Natriumelektrode Best.-Nr. 71358110 13.1.5... -
Seite 64: Sonstiges Zubehör
Zubehör CA76NA Natrium-Standardlösung Standardlösung 5100 µg/l (ppb) Na, 500 ml (16.9 fl.oz) Best.-Nr. 71358761 13.1.7 Sonstiges Zubehör Gewindeadapter für Alkalisierungsflasche GL45 IG / S40 AG Best.-Nr. 71358132 Endress+Hauser... -
Seite 65: Technische Daten
CA76NA Technische Daten Technische Daten 14.1 Eingang Messgrößen Na [µg/l, ppb] Messbereich 0.1 ... 2000 µg/l (ppb) Na 2001 ... 9999 µg/l (ppb) Na Eingangstypen 1 ... 6 Messkanäle Schlauchspezifikation Medienzulauf • Außentolerierter PE- oder PTFE-Schlauch mit Außendurchmesser 6 mm an Schnell- kupplung •... -
Seite 66: Schaltvermögen Der Relais
Technische Daten CA76NA Schaltvermögen der Relais Schaltspannung Last (max.) Schaltzyklen (min.) 250 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 200.000 300.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 200.000 30.000... -
Seite 67: Leistungsmerkmale
CA76NA Technische Daten 14.7 Leistungsmerkmale Messabweichung 0.1 ... 2000 µg/l (ppb) ±2 % vom Messwert; ±2 µg/l (ppb) (unter Referenzbedingungen) 2001 ... 9999 µg/l (ppb) ±5 % vom Messwert; ±5 µg/l (ppb) (unter Referenzbedingungen) Wiederholbarkeit 0.1 ... 2000 µg/l (ppb) ±2 % des Anzeigewertes;... -
Seite 68: Probenzuführung
Technische Daten CA76NA Probenzuführung • 1 ... 6 Eingangskanäle mit Druckregler (regelt den Druck auf ca. 0.8 bar (11.6 psi)) • zusätzliche Laborprobe • pH-Regelung auf pH 11 14.10 Konstruktiver Aufbau Abmessungen → 13 Gewicht ca. 30 kg (66.15 lbs) -
Seite 69: Stichwortverzeichnis
CA76NA Stichwortverzeichnis Stichwortverzeichnis Installation und Funktion ....28 Montage ....... 15 Abmessungen . - Seite 70 Stichwortverzeichnis CA76NA Umgebungstemperatur ..... . . 67 Verschmutzungsgrad ......67 Versorgungsspannung .
