Der Messwert wird jede Minute aktualisiert. Während einer Kalibrierung wird der letzte
Wert angezeigt, bis eine neue Messung gestartet wird.
4.3.2

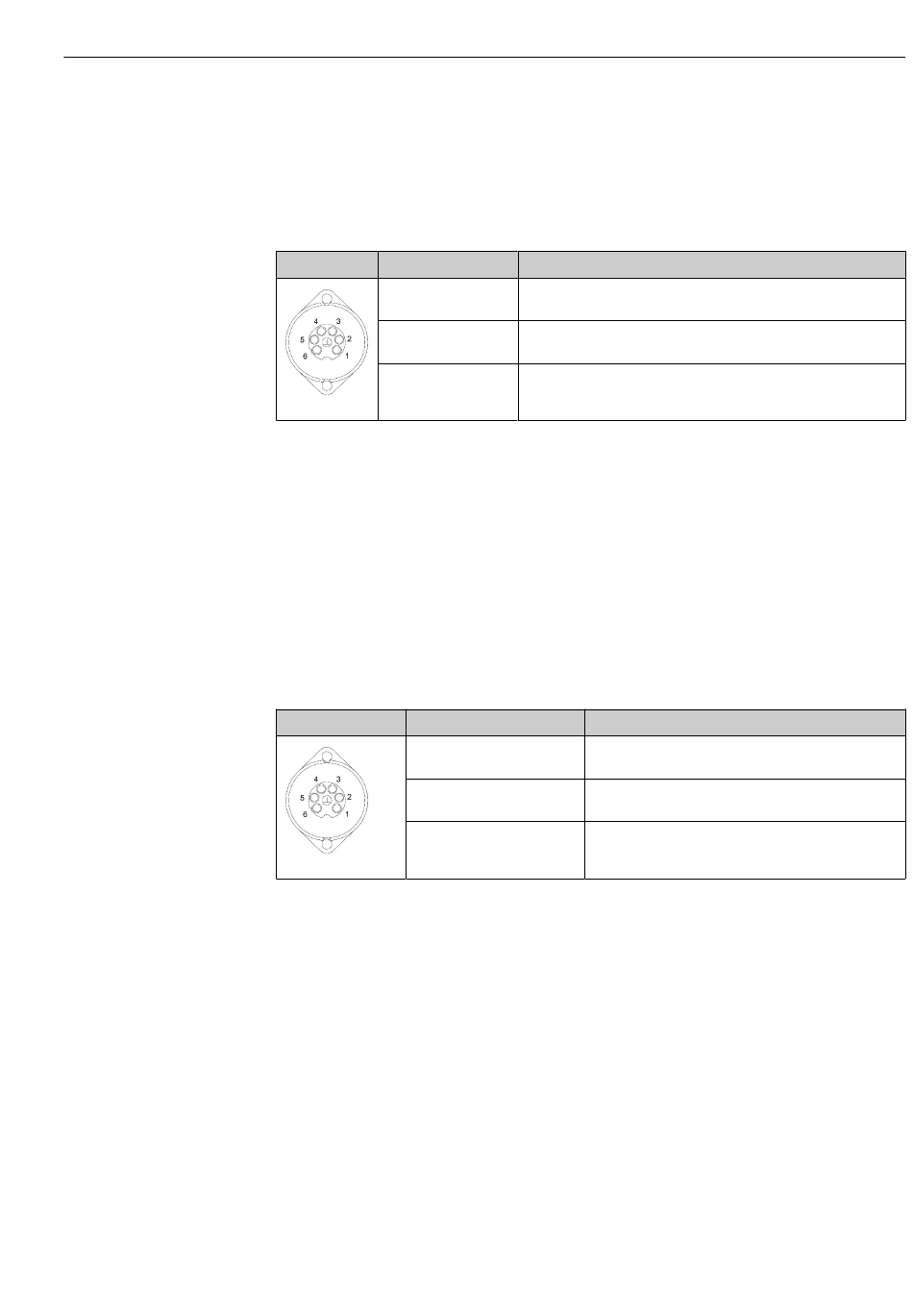

Buchsenbelegung (System mit zwei Anschlussbuchsen)
Ausgang 1
Buchse
Pin
1: 4 (0) - 20 mA (GND)
2: 4 (0) - 20 mA (+)
3: 4 (0) - 20 mA (GND)
4: 4 (0) - 20 mA (+)
5: Relais
6: Relais
A0046897
Pin 1/2: liefert ein analoges Signal zwischen 4 und 20 mA für den TOC-Messwert am Ein-
gang SAMPLE zwischen 0 und Grenzwert/Limit (einzustellen im Menü Settings, Register-
karte Options 1).
Pin 3/4: liefert ein analoges Signal zwischen 4 und 20 mA für die Δ Leitfähigkeit zwischen
0 und Grenzwert/Limit in μS/cm (einzustellen im Menü Settings, Registerkarte Service 1).
Pin 5/6: fungiert als Schließer bei Überschreitung des eingestellten TOC- oder Leitfähig-
keitsgrenzwertes/-limit in der Option Analoger Ausgang oder stattdessen als Öffner in der
Option Sammelstörmeldung bei Stromausfall, einer Reaktion des Leck-, Lampen- oder
Druck- Sensors und Messbereichsüberschreitung einer der beiden Leitfähigkeitssensoren.
Ausgang 2
Buchse
Pin
1: 4 (0) - 20 mA (GND)
2: 4 (0) - 20 mA (+)
3: 4 (0) - 20 mA (GND)
4: 4 (0) - 20 mA (+)
5: Steuerung (GND)
6: Steuerung (+)
A0046897
Pin 1/2: liefert ein analoges Signal zwischen 4 und 20 mA für den TOC-Messwert am Ein-
gang INPUT 2 zwischen 0 und Grenzwert/Limit (einzustellen im Menü Settings, Register-
karte Options 1).
Pin 3/4: liefert ein analoges Signal zwischen 4 und 20 mA für den TOC-Messwert am Ein-
gang INPUT 3 zwischen 0 und Grenzwert/Limit (einzustellen im Menü Settings, Register-
karte Options 1).
Pin 5/6: externer Steuerungseingang / Trigger, die Messung läuft bei angelegter Span-
nung und stoppt, falls die Spannung 0 V beträgt.
Der Messwert wird jede Minute aktualisiert. Während einer Kalibrierung wird der letzte
Wert angezeigt, bis eine neue Messung gestartet wird.
Beschreibung
TOC 1 (0 bis eingestellter Grenzwert/Limit)
Δ Leitfähigkeit (0 bis eingestellter Grenzwert/Limit)
Sammelstörmeldung oder Grenzwertüberschreitung je nach
gewählter Option
Beschreibung
TOC 2 (0 bis eingestellter Grenzwert/Limit)
TOC 3 (0 bis eingestellter Grenzwert/Limit)
Steuerungseingang / Trigger für 24 V DC
