Produktbeschreibung
1)
Service-Passwort notwendig
10
4.2

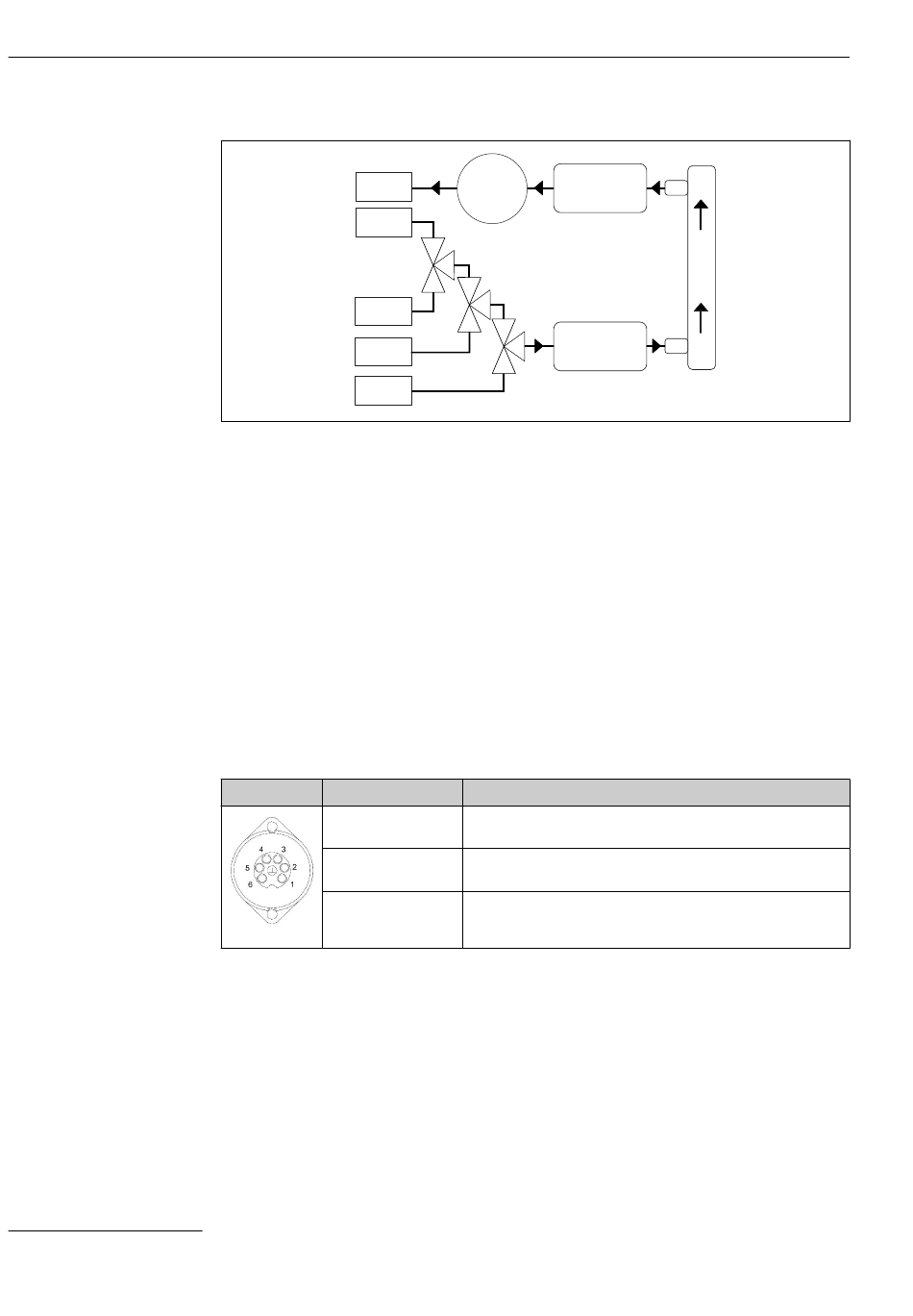

Verfahrensschema
1
2
3
4
5
2
Verfahrensschema
1
Abfall
2
Probe
3
Eingang 1
4
Eingang 2
5
Eingang 3
6
Pumpe
V1 -
Ventil 1, Ventil 2 (Bestelloption) und Ventil 3 (Bestelloption)
V3
LF1 -
Leitfähigkeits- und Temperatursensoren
LF2
UV UV-Lampe (12 VDC)
4.3
Buchsenbelegung
4.3.1
Buchsenbelegung (System mit einer Anschlussbuchse)
Buchse
Pin
1: 4 (0) - 20 mA (GND)
2: 4 (0) - 20 mA (+)
3: 4 (0) - 20 mA (GND)
4: 4 (0) - 20 mA (+)
5: Relais
6: Relais
A0046897
Pin 1/2: liefert ein analoges Signal zwischen 4 und 20 mA für den TOC-Messwert zwi-
schen 0 und Grenzwert/Limit (einzustellen im Menü Settings, Registerkarte Options 1).
Pin 3/4: liefert ein analoges Signal zwischen 4 und 20 mA für die Δ Leitfähigkeit zwischen
0 und Grenzwert/Limit in μS/cm (einzustellen im Menü Settings, Registerkarte Service
1)
1
).
Pin 5/6: fungiert als Schließer bei Überschreitung des eingestellten TOC- oder Leitfähig-
keitsgrenzwertes/-limit in der Option Analoger Ausgang oder stattdessen als Öffner in der
Option Sammelstörmeldung bei Stromausfall, einer Reaktion des Leck-, Lampen- oder
Druck- Sensors und Messbereichsüberschreitung einer der beiden Leitfähigkeitssensoren.
6
V1
V2
V3
Beschreibung
TOC (0 bis eingestellter Grenzwert/Limit)
Δ Leitfähigkeit (0 bis eingestellter Grenzwert/Limit)
Sammelstörmeldung oder Grenzwertüberschreitung je nach
gewählter Option
TOC Analysator CA78
L 2
F
U
V
L 1
F
Endress+Hauser
A0046935
