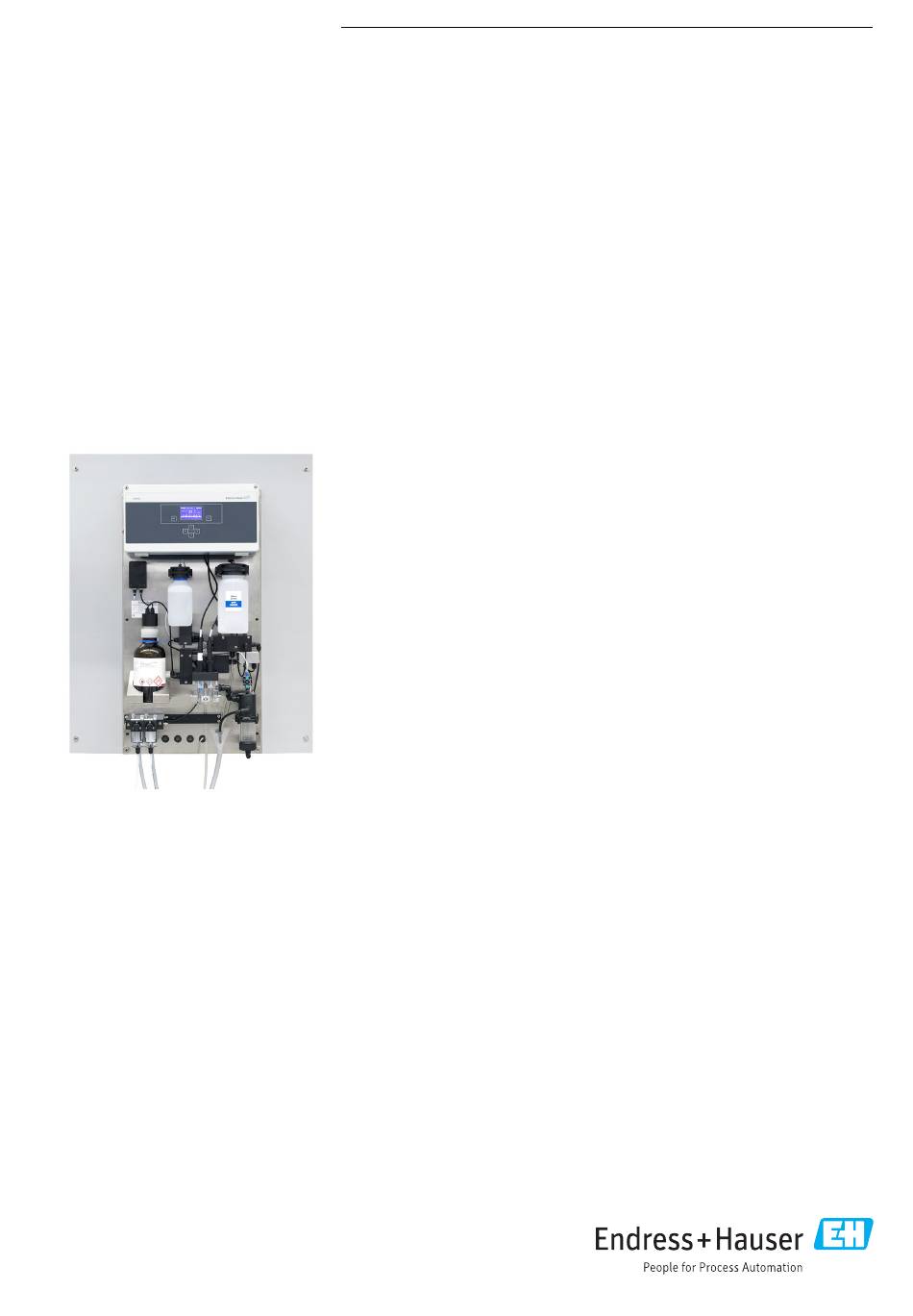

TI01339C/07/DE/01.17
71356740
Products
Technische Information
CA76NA
Analysator für Natrium
Anwendungsbereich
Der CA76NA-Analysator überwacht:
• den Wasser-Dampf-Kreislauf in Kraftwerken
• das Kondensat auf Durchbrüche
• Vollentsalzungsanlagen
• die Dampfreinheit
• Kationen- und Mischbettaustauscher
Ihre Vorteile
• Sehr geringer Verbrauch an Konditionierungsmittel: max. 0,5 l DIPA/Monat bei
pH 7
• Automatische Dreipunkt-Kalibrierung, einstellbares Zeitintervall
• Regelung und Überwachung des einstellbaren pH-Wertes
• Automatische Temperaturkompensation
• Galvanisch getrennte Signalausgänge
• Druckregler und leicht zu reinigender Vorfilter je Kanal
• Eingebaute Probenkonditioniereinheit für bis zu 6 Probenkanäle
• Zusätzlicher Anschluss für die Messung einer Laborprobe
• Automatische Regenerierung der Elektrode
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser CA76NA
Inhaltszusammenfassung für Endress+Hauser CA76NA
- Seite 1 Services TI01339C/07/DE/01.17 71356740 Technische Information CA76NA Analysator für Natrium Anwendungsbereich Der CA76NA-Analysator überwacht: • den Wasser-Dampf-Kreislauf in Kraftwerken • das Kondensat auf Durchbrüche • Vollentsalzungsanlagen • die Dampfreinheit • Kationen- und Mischbettaustauscher Ihre Vorteile • Sehr geringer Verbrauch an Konditionierungsmittel: max. 0,5 l DIPA/Monat bei pH 7 •...
-
Seite 2: Inhaltsverzeichnis
CA76NA Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Messprinzip ....... . . 3 Natrium . -
Seite 3: Arbeitsweise Und Systemaufbau
CA76NA Arbeitsweise und Systemaufbau Messprinzip Der Analysator misst die Konzentration von Natrium in wässrigen Lösungen. Die Natrium-Messung erfolgt potentiometrisch mit ionenselektiven Glas-Elektroden. Die Vorgänge an der ionenselektiven Glas-Membran können mittels der Nernst’schen Gleichung beschrieben werden: - 2.303 RT U = U... -
Seite 4: Gerätearchitektur
CA76NA Gerätearchitektur Klemmenanschlussplan COM1 COM2 X 100 L1N PE A0033459 L1 N PE NO1 COM1 NC1 NO2 COM2 NC2 A COM B COM A COM B COM A COM B X100 X12A X12B X15A X15B X23A X23B Stromver- Relais 1 Relais 2 4 ... -
Seite 5: Eingang
CA76NA Fließschema 12 11 A0033198 1 Analysator CA76NA, Fließschema Ventil 1 Alkalisierungspumpe Ventil 2 Standardlösung Ventil 3 ... 6 Standardlösungspumpe Überlaufgefäß mit Pegelwächter 11 pH-Elektrode Ausgänge Natriumelektrode Kreislaufpumpe Alkalisierungsgefäß Laborprobe Ausgang Alkalisierungsreagenz Vorratsgefäß für Standardlösung (für die Kalibrierung) Eingang Na [µg/l, ppb]... -
Seite 6: Relaisausgänge
CA76NA Relaisausgänge Relais • 1 Relais für Alarme • 1 Relais für Warnungen Relaistypen Wechselkontakt Schaltvermögen der Relais Schaltspannung Last (max.) Schaltzyklen (min.) 250 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 200.000 300.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000... -
Seite 7: Leistungsmerkmale
CA76NA Leistungsmerkmale Messabweichung ±2 % vom Messwert; ±2 µg/l (ppb) (unter Referenzbedingungen) Wiederholbarkeit ± 2 % des Anzeigewertes; ±2 µg/l (ppb) (unter Referenzbedingungen) Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) Lagerungstemperatur 0 ... 50 °C (32 ... 122 °F) Alkalisierungsreagenz und Elektroden Alkalisierungsreagenz und Elektroden bei Temperaturen über +5 °C (41 °F) lagern. - Seite 8 CA76NA 450 (17.7) 424 (16.7) 130 (5.12) 100 (3.94) 57,5 (2.26) 97,5 (3.84) 137,5 (5.41) 177,5 (6.99) 217,5 (8.56) 257,5 (10.1) 267,5 (10.5) 315 (12.4) A0033294 2 Analysator CA76NA, Abmessungen in mm (in) Endress+Hauser...
-
Seite 9: Gewicht
CA76NA Montageabstände 100 (3.94) 100 (3.94) A0033295 3 Analysator CA76NA, Montageabstände in mm (in) ‣ Notwendige Abstände bei der Montage einhalten → 3, 9. Gewicht ca. 30 kg (66.15 lbs) Zertifikate und Zulassungen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. -
Seite 10: Bestellinformationen
Natriumelektrode, pH-Elektrode und Standardlösung sind nicht im Lieferumfang des Analysa- tors enthalten. Vor der Inbetriebnahme Natriumelektrode, pH-Elektrode und Standardlösung als Zubehör "Star- terkit" bestellen. • pH-Elektrode • Natriumelektrode • Standardlösung Best.-Nr. 71358761 Natrium-Elektrode für CA76NA Natriumelektrode Best.-Nr. 71358110 pH-Elektrode für CA76NA pH-Elektrode Best.-Nr. 71358111 Verbrauchsmaterial für CA76NA Alkalisierungsreagenz Alkalisierungsreagenz separat erwerben (empfohlen: Diisopropylamin (DIPA), >... - Seite 11 CA76NA Natrium-Standardlösung Standardlösung 5100 µg/l (ppb) Na, 500 ml (16.9 fl.oz) Bestellnummer: 71358761 Sonstiges Zubehör Gewindeadapter für Flasche mit Alkalisierungsreagenz Gewindeadapter für Alkalisierungsflasche GL45 IG / S40 AG Bestellnummer: 71358132 Endress+Hauser...
