Als örtliches Bedienelement muss ein Jalousie-
■
taster bzw. ein Taster mit Wechselkontakt und
Mittelstellung "AUS" verwendet werden.
Erreicht der Antrieb den Endschalter nicht in-
■
nerhalb von 3 Minuten, wird dieser automatisch
abgeschaltet, egal ob ein örtlicher oder ein zent-
raler Fahrbefehl vorlag.
Gruppenbildung:
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Abb. 1

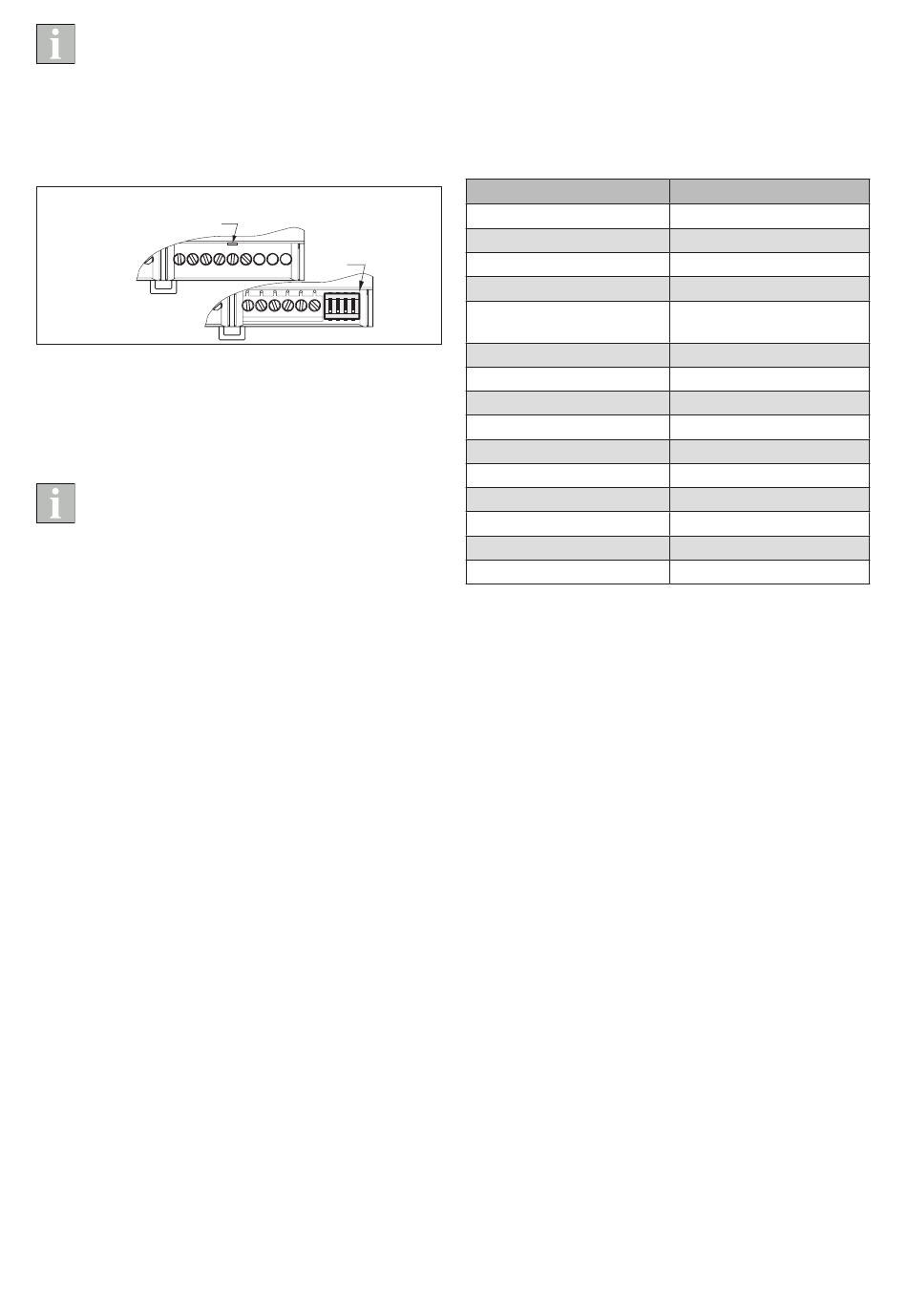

Lösen der Klemmenabdeckungen (REG-Variante),
Position des Kodier-Schalters 2
Die Gruppenbildung erfolgt mittels Kodier-Schalter 2
(Position siehe Abb. 1). Gebildete Gruppen können von
einem Taster oder einer Sonnenschutzzentrale
(z.B. Wisotronic) gemeinsam bedient werden.
Beachten Sie bitte, dass dann die Antriebe, welche
einer solchen Gruppe zugeordnet sind, nicht mehr
einzeln bedient werden können!
Über die Gruppensteuerleitung ist auch eine Geräte-
übergreifende Gruppenbildung möglich. Einzelheiten zur
Gruppenbildung entnehmen Sie bitte Abb. 4.
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Montage
Die Motorsteuereinheit ist, je nach gewählter Montageart,
zur Aufputzmontage (AP) oder zum Verteilereinbau (REG)
vorgesehen.
AP:
Führen Sie einen Schlitzschraubendreher
(Empfehlung: Klinge 3,0 - 4,0mm) in die
jeweilige Deckelöffnung ein (s. Abb. 2)
und hebeln Sie den Klappdeckel vorsichtig
auf. Wiederholen Sie den Vorgang für die
zweite Öffnung des Deckels. Wenn beide
Verrastungen gelöst sind, lässt sich der
Deckel aufklappen. Den zweiten Deckel
können Sie auf die gleiche Weise öffnen.
Alternativ kann die AP-Variante auch auf ei-
ner Hutschiene (TH 35-15 nach EN 60715:
2001) montiert werden.
REG:
Montieren Sie das Gerät beim Verteilerein-
bau auf einer symmetrischen Hutschiene
(TH 35 nach EN 60715: 2001) durch Auf-
clipsen. Zur Erleichterung der Anschluss-
arbeiten können die Klemmenab-
deckungen gelöst werden (siehe Abb. 1).
Der elektrische Anschluss der
■
Motorsteuereinheit erfolgt nach umseitigem
Anschlussplan (siehe Abb. 5).
Inbetriebnahme
Nach Abschluss der Montage und Anlegen der Ver-
sorgungsspannungen ist das Gerät betriebsbereit.
2
Technische Änderungen behalten wir uns vor
Anpassung der Motorsteuereinheit an den
Behangtyp:
Die MSE Wendeautomatik verfügt über einen Kodier-
schalter 1 zur Anpassung an den jeweiligen Behangtyp
(Position siehe Abb. 4). Dessen Einstellung gilt immer für
alle Ausgänge der Motorsteuereinheit!
Die Anpassung erfolgt nach folgender Tabelle:
Behangtyp
AS-Impulswendung 60
AS-Impulswendung 80
Position des
Kodier-Schalters 2
AS-Impulswendung 94
AS-Schaltfeder 60
ON
AS-Schaltfeder 69 u. 80
1
2 3 4
AS-Schaltfeder 94
AS-Schaltfeder 100
Raffstore: t = 0,28 Sek.*
Raffstore: t = 0,34 Sek.*
Raffstore: t = 0,36 Sek.*
Raffstore: t = 0,38 Sek.*
Raffstore: t = 0,48 Sek.*
Raffstore: t = 0,52 Sek.*
(frei)
ohne Wendung: t = 0 Sek.*
*"t" = Wendezeit der Lamellen nach Erreichen der unteren Endlage
** = Schalterstellung F eignet sich unter anderem für Rollläden
Schalterstellung
1
2
3
4
0 (= Werkseinstellung) oder
5
6
7
8
9
A
B
C
D
E
F**
warema_816929_alhb_de_v6•2022-09-01
