HINWEIS: Die Kodier-Schalter 1...4 müssen immer paarweise in die ON-Position umgelegt
werden.
Bei Gruppenbildung muss die Gruppensteuerleitung zu jeder Motorsteuereinheit
verlegt werden.
Zur Gruppenbedienung vor Ort kann ein beliebiger T astereingang der gebildeten
Gruppe belegt werden.
Innerhalb einer Gruppe können die Antriebe nicht mehr einzeln bedient werden.

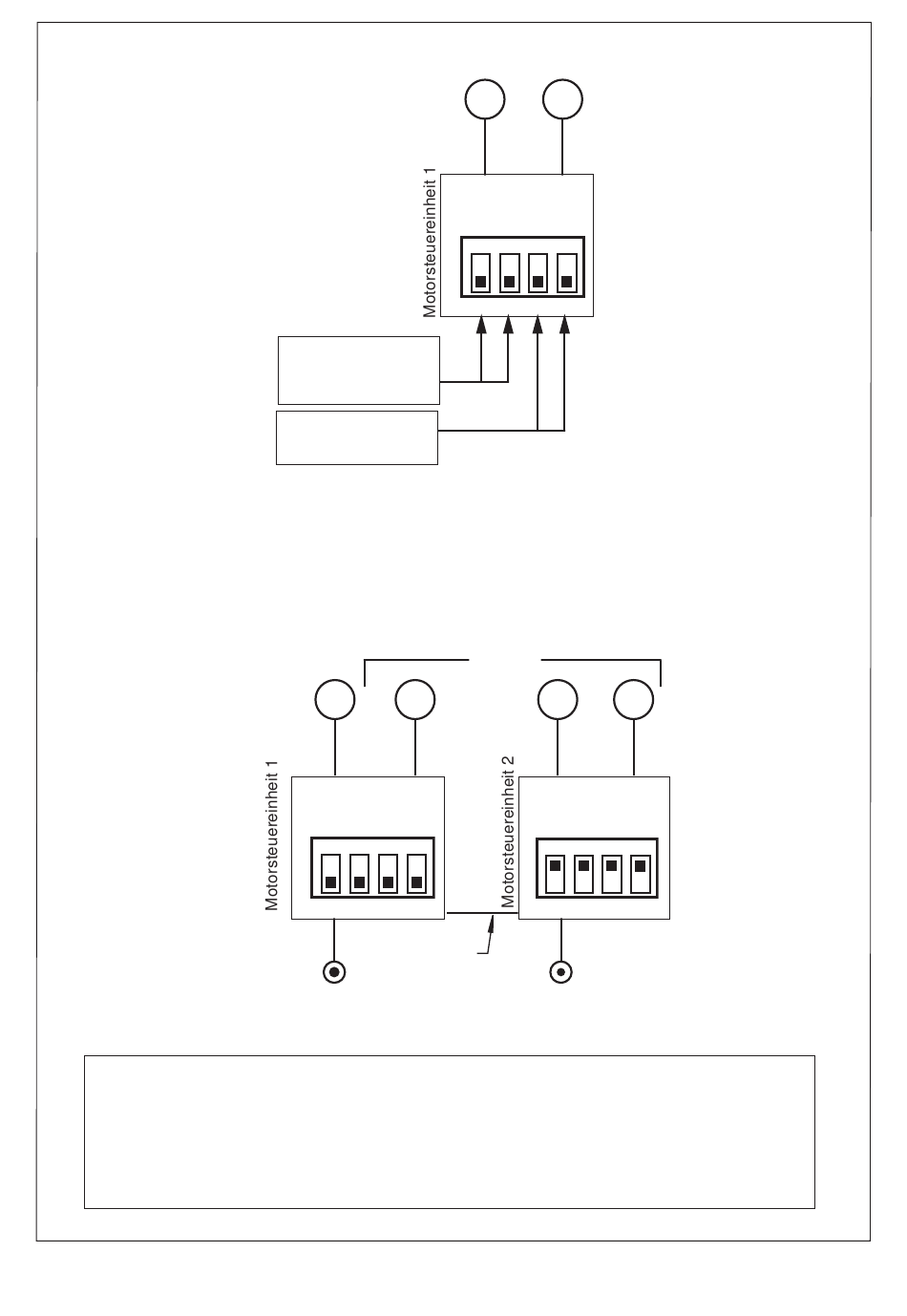

Abb. 4
Gruppenbildung
warema_816929_alhb_de_v6•2022-09-01
Funktion der Kodier - Schalter
Schalter 1 und 2 gruppie-
ren Antrieb 2 der vorge-
schalteten Motorsteuer-
einheit mit M1*
Schalter 3 und 4
gruppieren die Antriebe
M1 und M2
*Bei der ersten Motorsteuereinheit in einem Steuerleitungs-
system sind diese Schalter ohne Funktion!
Anwendungsbeispiel: Gruppenbildung
M1
M2
ON
S1
S2
S3
S4
Gruppen
steuerleitung
Einzeltaster
Antrieb 1
M1
M2
ON
S1
S2
S3
S4
Gruppe
M3
M4
ON
S2
S3
S1
S4
Gruppentaster
Antrieb 2, 3, 4
Technische Änderungen behalten wir uns vor
5
