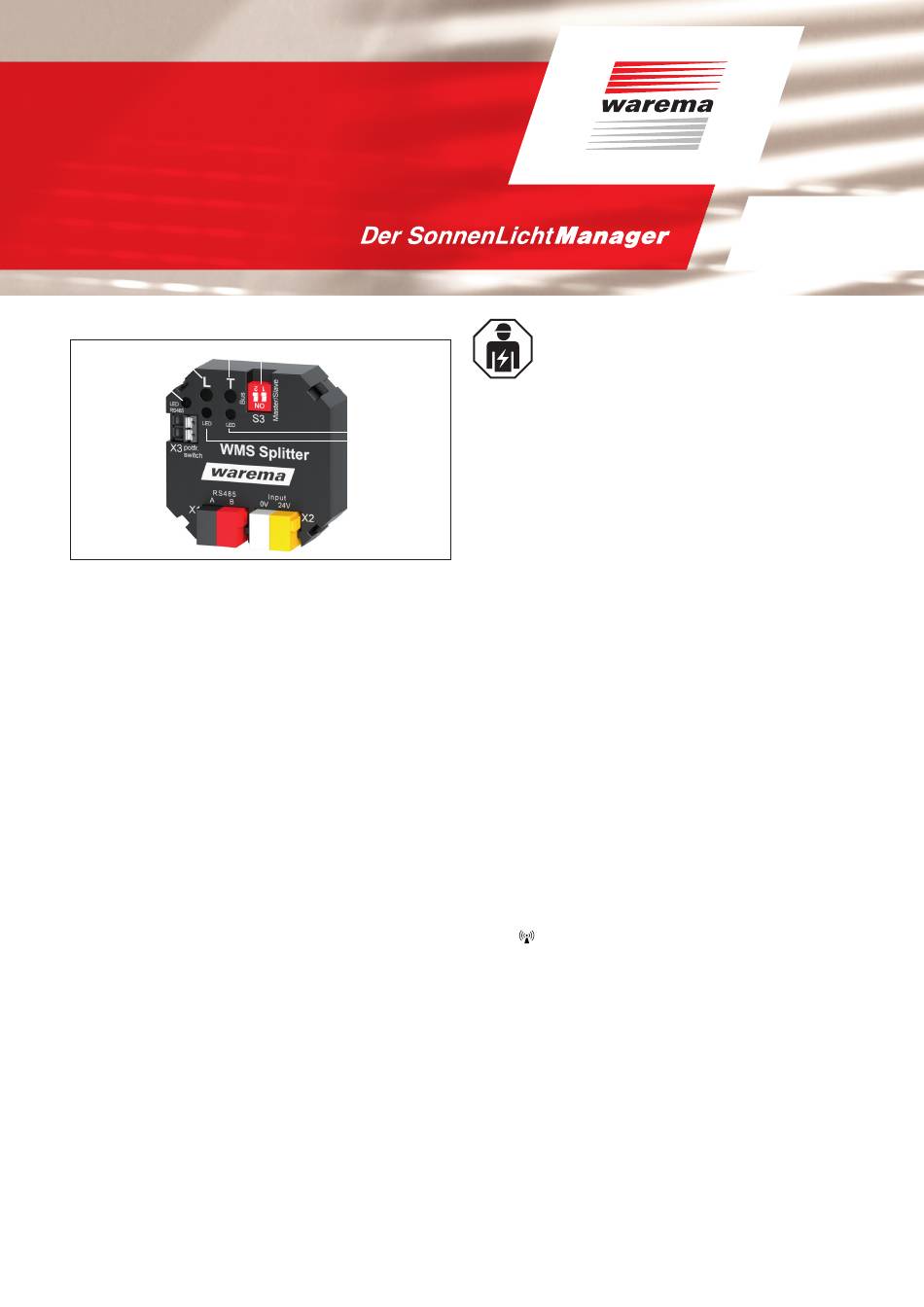

WMS Splitter UP
Bedienungs- und Installationsanleitung
Allgemeines
5
4
3

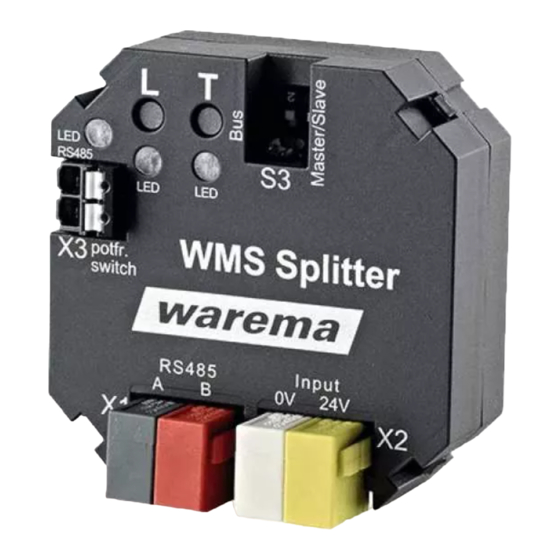

Abb. 1 WMS Splitter UP
1 Status LED 1 (rot)
2 Status LED 2 (grün)
3 Status LED RS485 (grün)
4 Lerntaste
5 Testtaste
6 Kodierschalter auf S3
Der WMS Splitter UP ist ein UP-Gerät, das die Verteilung
von Wetterdaten aus einer oder mehreren zentralen Wet-
terstationen in mehrere WMS Netze ermöglicht. Der erste
WMS Splitter UP ist an die Wetterstation angeschlossen
und verwaltet die Wetterstation als "Master". Weitere WMS
Splitter UP dienen als "Slave" und leiten die empfangenen
Wetterdaten weiter. So können beispielsweise in einem
Gebäude mit mehreren Wohneinheiten Wetterdaten von der
Wetterstation über mehrere WMS Splitter UP übertragen
werden.
Bestimmungsgemäße Verwendung
Der WMS Splitter UP ist ein elektronisches Gerät zur Wei-
terleitung von Wetterdaten und damit zur Steuerung von
WMS Empfängern. Das Gerät ist zur Montage in Innenräu-
men vorgesehen. Bei Einsatz außerhalb des in dieser Anlei-
tung aufgeführten Verwendungszweckes ist die Genehmi-
gung des Herstellers einzuholen.
Sicherheitshinweise
Diese Anleitung wendet sich an Personen, welche den
WMS Splitter UP inklusive aller notwendigen Teile montie-
ren, verdrahten oder anschließen. Wenn Sie zusätzliche
Informationen benötigen, setzen Sie sich bitte mit Ihrem
Fachhändler in Verbindung.
warema_2029456_alhb_de_v6•2022-11-01
6
1
2
W
ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die bei-
gefügten Montagehinweise der mitgeliefer-
ten Elektrogeräte zu beachten.
Die Reichweite von Funksteuerungen wird durch die ge-
setzlichen Bestimmungen für Funkanlagen und durch bau-
liche Gegebenheiten begrenzt. Bei der Projektierung muss
auf einen ausreichenden Funkempfang geachtet werden.
Dies gilt insbesondere dann, wenn das Funksignal durch
Wände und Decken dringen muss. Die Steuerung sollte
nicht in direkter Nähe metallischer Bauteile (Stahlträger,
Stahlbeton, Brandschutztür) installiert werden.
Prüfen Sie deshalb vor der endgültigen Montage die
Funktion des Empfängers.
Starke lokale Sendeanlagen (z. B. WLAN), deren Sendefre-
quenzen mit der Sendefrequenz der Steuerung identisch
sind, können den Empfang stören.
Montage
Das Gerät ist zur Unterputzmontage in einem Gebäude
vorgesehen.
Wichtige Hinweise zum Montageort
Das Gerät ist zur Montage in einer Unterputz-Abzweigdose
80 × 80 mm vorgesehen. Der Platz in einer 60 mm Unter-
putz-Gerätedose reicht in der Regel nicht aus.
Verlegen Sie in dieser Dose nur Leitungen, die der
Verkabelung des WMS Splitter UP dienen.
Montieren Sie den WMS Splitter UP immer so, dass die
Gehäuseunterseite mit dem aufgedruckten Funksym-
bol
zur Öffnung der Dose zeigt. Dies garantiert den
bestmöglichen Funkempfang.
Prüfen Sie vor der endgültigen Montage die Funktion
des WMS Splitter UP.
Gebäude mit metallischen Bauhüllen, Störquellen im
Haushalt (nicht entstörte Haushaltsgeräte, Fernseher,
Computer), Netzzuleitungen und metallische Gegen-
stände wie z. B. Blechverkleidungen müssen mindes-
tens 0,5 m vom WMS Splitter UP entfernt sein.
Beachten Sie bei der Installation die Anleitungen aller
anzuschließenden Komponenten wie z. B. bei der
Montage der Wetterstation(en) auf die Vorgaben in der
entsprechenden Anleitung.
Technische Änderungen behalten wir uns vor
Gültig ab
1. November 2022
Für künftige Verwendung
aufbewahren.
1
