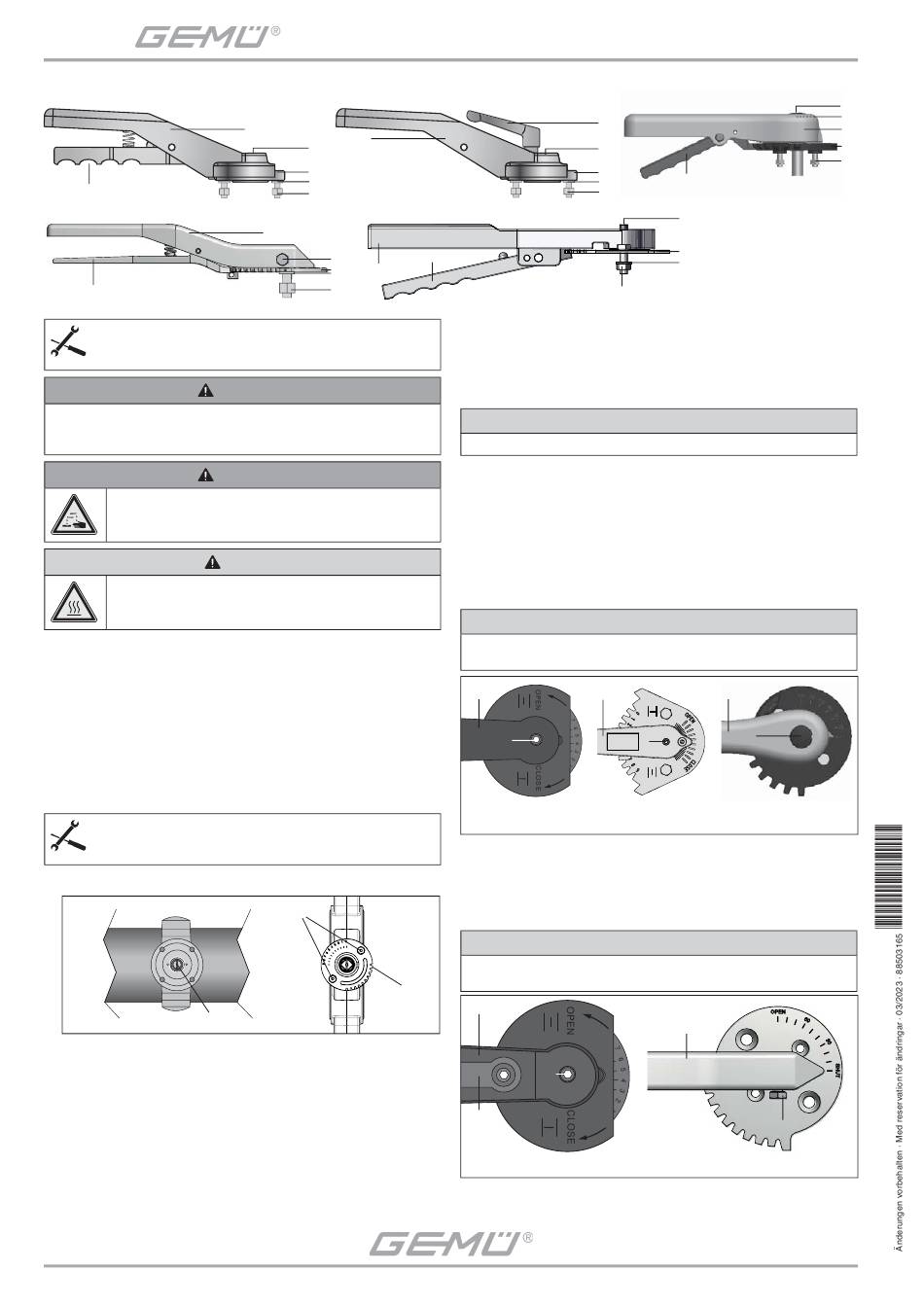

Komplettering till monteringsanvisningen GEMÜ 480 / 490 / D480 / D450 / R470 / R480
AHL- / DAHL-version = handspak med spärr 10°
6
SHL-version = handspak i rostfritt stål
6
Demontering av manöverdonet
Nödvändiga verktyg:
Insexnyckel

Ringnyckel eller gaffelnyckel

Armaturerna står under tryck.
® Risk för allvarliga eller livshotande skador!
Arbeten får bara utföras på trycklöst system.
G
Aggressiva kemikalier!
® Frätande!
Demontera endast med lämplig skyddsutrustning.
G
Heta systemkomponenter!
® Brännskaderisk!
Arbeta endast på avsvalnat system.
G
1. Använd lämplig skyddsutrustning.
2. Stäng av systemet och dess komponenter.
3. Säkra systemet mot oavsiktlig återinkoppling.
4. Tryckavlasta systemet och dess komponenter.
5. Töm systemet och dess komponenter fullständigt och låt svalna tills
mediets förångningstemperatur har underskridits och det inte längre
fi nns risk för skållning.
6. Dekontaminera, spola och ventilera systemet och dess komponenter
på korrekt sätt.
7. Demontera manöverdonet (se monteringsanvisningen för GEMÜ 480 /
490 / D480 / D450 / R470 / R480, kapitlet "Demontera manöverdon").
Montering av handspaken
Nödvändiga verktyg:
Insexnyckel

Ringnyckel eller gaffelnyckel

Avläs läget för spjällskivan på skåran a och vrid den om så behövs till
G
rätt position.
a
® Skåran a står vinkelrätt mot ledningsriktningen: Vridspjället är stängt.
® Skåran a står i linje med ledningsriktningen: Vridspjället är öppet.
Sätt rasterbrickan 2 på ventilhuset.
G
® Vridspjällets typskylt måste peka framåt.
® Rikta in rastret enligt den övre bilden.
Fixera rasterbrickan 2 med två insexskruvar 5, muttrar och spårryttare
G
4.
Stick fast handspaken 1. Se till att spjällskivans och handspakens
G
lägen överensstämmer (skåra a)!
Dra åt skruvlåsanordningen medelfast (Loctite 242) på skruvens 3
G
gänga (VHL-/AHL-/DAHL-version: M5-skruven måste fästas med
Loctite 242).
