Lunghezza 595 mm
Singolo galleggiante: 90 mm
Larghezza
Set galleggiati assemblato: 378 mm
Solo galleggianti: 135 g
Peso
Gambe a filo: 44,4 g
Bulloneria: 10 g

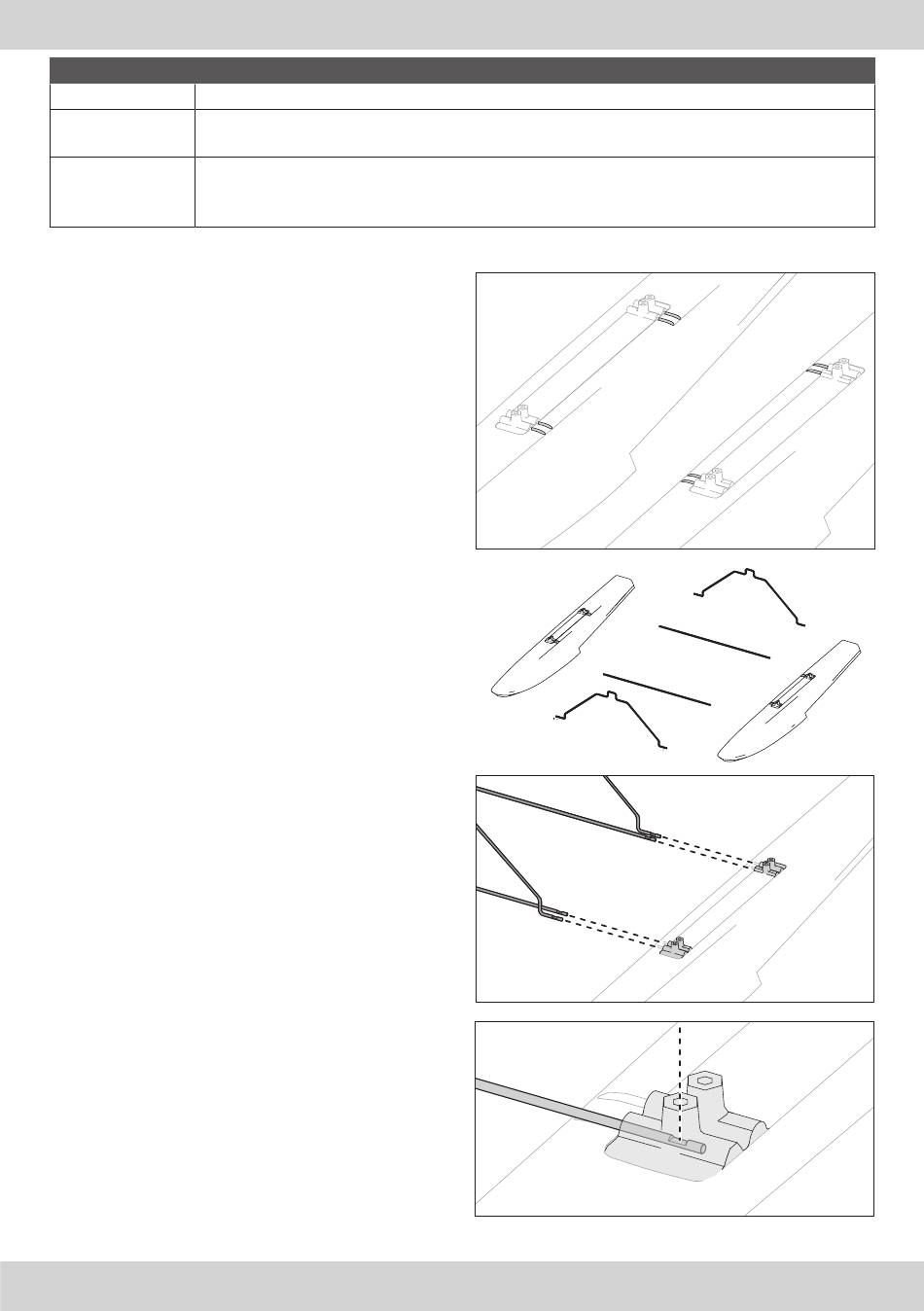

Assemblare il set di galleggianti
1. Determinare qual è il galleggiante destro e quale quello
sinistro e qual è il montante del carrello anteriore e
quale quello posteriore. All'interno dei galleggianti c'è
un intaglio per fare spazio ai montanti del carrello e ai
puntoni trasversali, come mostrato nel diagramma.
2. I puntoni trasversali vanno installati nelle sedi di
montaggio interne, mentre i montanti del carrello di
atterraggio devono essere collocati nelle sedi esterne
anteriori e posteriori.
3. Inserire i montanti del carrello e i puntoni trasversali
nelle staffe di montaggio. Superfici a sezione piatta
sono presenti nei punti di montaggio dei montanti e dei
puntoni. Assicurarsi che i cavi siano posizionati in modo
che le viti di fissaggio entrino nei punti piatti.
Set galleggianti
Specifiche
