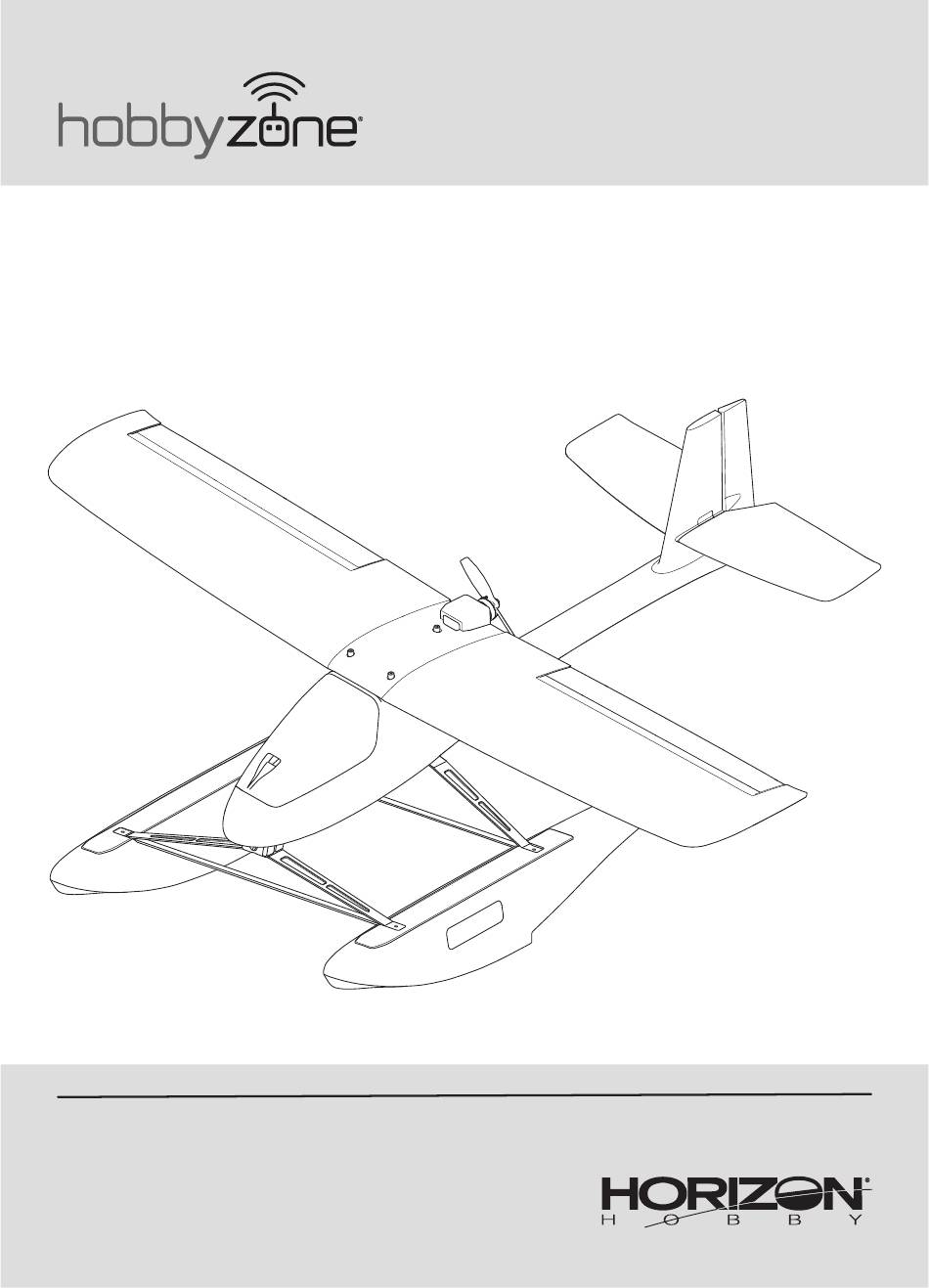

- Seite 1 AeroScout S 1.1m Float Set Instruction Manual | Bedienungsanleitung HBZ3811 Manuel d’utilisation | Manuale di Istruzioni...
-
Seite 2: Safety Precautions And Warnings
This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. - Seite 3 1. Using the 1.5mm hex driver, install the water rudder shaft into the water rudder. M2 x 8mm M1.7 x 6mm 2. Install the front strut mount using the two included screws (M2.5 x 15mm). M2.5 x 15mm Aeroscout S 1.1m Float Set...
- Seite 4 3. Install the front strut into the front strut mount using the two included screws (M3 x 10mm). 4. Slide the right and left rear struts into the rear strut mount. M3 x 10mm ®...
- Seite 5 5. Assemble the struts, carbon cross braces, and floats using the included screws (M3 x 45mm). M3 x 45mm Aeroscout S 1.1m Float Set...
- Seite 6 Assemble the Float Set – Original Fuselage 1. Using a 1.5mm hex driver, install the M1.7 x 6mm screw into the water rudder. M1.7 x 6mm 2. Insert the torque rod into the 2mm hole. The rod will pass through the fuselage. Cut the slot for the torque rod, taking care not to cut through the rudder.
- Seite 7 5. Apply medium viscosity super glue to the slot you cut in Step 2. When the glue is dry cover the slot using the Incision Stickers. INCISION STICKERS Aeroscout S 1.1m Float Set...
- Seite 8 6. Double-sided tape is installed on the front strut mount. Attach the front strut mount to the existing nose gear mount. Front Front Left Right Rear 7. Apply super glue to the gaps between the existing nose gear mount and front strut mount. ®...
- Seite 9 9. Install the front strut into the front strut mount using the two included screws (M3 x 10mm). 10. Slide the right and left rear struts into the rear strut mount. M3 x 10mm Aeroscout S 1.1m Float Set...
-
Seite 10: Replacement Parts
11. Assemble the struts, carbon cross braces, and floats using the included screws (M3 x 45mm). M3 x 45mm Replacement Parts Part # Description Part # Description HBZ3820 Screw Set: AeroScout Floats HBZ3823 Carbon Fiber Cross Bars (2) HBZ3821 Water Rudder with Mount Post and Screws HBZ3824 Rear Struts w/Screws HBZ3822... - Seite 11 • Hold a small amount (1/4–1/3) of up elevator. • The aircraft will lift off once flying speed is reached. Up Aileron Down Aileron Wind Direction 45º Taxi 45 degrees into the direction of the wind. Aeroscout S 1.1m Float Set...
-
Seite 12: Sicherheitsmaßnahmen Und Warnungen
Schäden am Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherhe- itshinweise sowie Anleitungen zu Betrieb und Wartung. - Seite 13 1. Bringen Sie mit dem 1,5mm Sechskantschlüssel die Wasserruderstange im Wasserruder an. M2 x 8mm M1,7 x 6mm 2. Bringen Sie mit den beiden enthaltenen Schrauben (M2,5 x 15mm) die Halterung der vorderen Verstrebung an. M2,5 x 15mm Aeroscout S 1.1m Float Set...
- Seite 14 3. Bringen Sie mit den beiden enthaltenen Schrauben (M3 x 10mm) die vordere Verstrebung in ihrer Halterung an. 4. Schieben Sie die rechte und linke hintere Verstrebung in die Halterung der hinteren Verstrebung. M3 x 10mm ®...
- Seite 15 5. Montieren Sie die Verstrebungen, Karbon-Querstreben und Schwimmer mit den enthaltenen Schrauben (M3 x 45mm). M3 x 45mm Aeroscout S 1.1m Float Set...
- Seite 16 Montage des Schwimmer-Satzes – Originalrumpf 1. Bringen Sie mit einem 1,5mm Sechskantschlüssel die M1,7 x 6mm Schraube im Wasserruder an. M1,7 x 6mm 2. Setzen Sie die Drehmomentstütze in die 2mm-Öffnung ein. Die Stütze wird durch den Rumpf geführt. Schneiden Sie den Schlitz für die Drehmomentstütze und achten Sie dabei darauf, nicht durch das Ruder zu schneiden.
- Seite 17 Sie die nötigen Anpassungen vor, bevor Sie im nächsten Schritt den Klebstoff anbringen. 5. Bringen Sie Sekundenkleber mittlerer Viskosität auf den in Schritt 2 geschnittenen Schlitz an. Wenn der Klebstoff getrocknet ist, decken Sie den Schlitz mit den Schnittaufklebern ab. INCISION STICKERS Aeroscout S 1.1m Float Set...
- Seite 18 6. Auf die Halterung der vorderen Verstrebung wird doppelseitiges Klebeband angebracht. Befestigen Sie die Halterung der vorderen Verstrebung mit der existieren- den Bugfahrwerkhalterung. Vorne Vorne Links Rechts Hinten 7. Bringen Sie Sekundenkleber an den Lücken zwischen existierender Bugfahrwerkhalterung und Halterung der vorderen Verstrebung an.
- Seite 19 9. Bringen Sie mit den beiden enthaltenen Schrauben (M3 x 10mm) die vordere Verstrebung in ihrer Halterung an. 10. Schieben Sie die rechte und linke hintere Verstrebung in die Halterung der hinteren Verstrebung. M3 x 10mm Aeroscout S 1.1m Float Set...
-
Seite 20: Ersatzteile
11. Montieren Sie die Verstrebungen, Karbon-Querstreben und Schwimmer mit den enthaltenen Schrauben (M3 x 45mm). M3 x 45mm Ersatzteile Teile-Nr. Beschreibung Teile-Nr. Beschreibung HBZ3820 Schraubensatz: AeroScout Schwimmer HBZ3823 Kohlefaser-Querstreben (2) Wasserruder mit Befestigungspfosten und HBZ3824 Halterung hintere mit Schrauben HBZ3821 Schrauben HBZ3825 Halterung vordere mit Schrauben... - Seite 21 • Das Höhenruder leicht zurückhalten (1/4 bis 1/3). Absturz zur Folge haben. • Das Flugzeug wird abheben, sobald es die Fluggeschwindigkeit erreicht hat. Querruder nach oben Querruder nach unten Windrichtung 45º Fahren Sie 45° zum Wind. Aeroscout S 1.1m Float Set...
-
Seite 22: Précautions Et Avertissements Liés À La Sécurité
REMARQUE La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour de ce produit, veuillez consulter le site www.horizonhobby.com ou towerhobbies.com et cliquez sur l’onglet de support du produit. - Seite 23 1. À l’aide de la clé à six pans de 1,5 mm, installez l’arbre du gouvernail marin dans le gouvernail marin. M2 x 8mm M1,7 x 6mm 2. Installez le support de hauban avant au moyen des deux vis fournies (M2,5 x 15 mm). M2,5 x 15mm Aeroscout S 1.1m Float Set...
- Seite 24 3. Installez le hauban avant dans son support à l’aide des deux vis incluses (M3 x 10 mm). 4. Faites glisser les haubans arrière droit et gauche dans leur support. M3 x 10mm ®...
- Seite 25 5. Assemblez les haubans, les entretoises en carbone et les flotteurs au moyen des vis fournies (M3 x 45 mm). M3 x 45mm Aeroscout S 1.1m Float Set...
- Seite 26 Assemblage de l’ensemble de flotteurs – Fuselage d’origine 1. À l’aide d’une clé à six pans de 1,5 mm, installez la vis M1,7 x 6 mm dans le gouvernail marin. M1,7 x 6mm 2. Insérez la barre de torsion dans l’orifice de 2 mm. La barre traversera le fuselage.
- Seite 27 5. Appliquez de la colle cyanoacrylate de viscosité moy- enne sur la fente que vous avez découpée à l’étape 2. Lorsque la colle est sèche, recouvrez la fente à l’aide des autocollants d’incision. INCISION STICKERS Aeroscout S 1.1m Float Set...
- Seite 28 6. Du ruban adhésif double-face est appliqué sur le sup- port de hauban avant. Fixez le support de hauban avant sur le support de train avant existant. Avant Avant Vers la Vers la gauche droite Arrière 7. Appliquez de la colle cyanoacrylate sur les espaces entre le support de train avant existant et le support de hauban avant.
- Seite 29 9. Installez le hauban avant dans son support à l’aide des deux vis incluses (M3 x 10 mm). 10. Faites glisser les haubans arrière droit et gauche dans leur support. M3 x 10mm Aeroscout S 1.1m Float Set...
-
Seite 30: Pièces De Rechange
11. Assemblez les haubans, les entretoises en carbone et les flotteurs au moyen des vis fournies (M3 x 45 mm). M3 x 45mm Pièces de rechange Référence Description Référence Description HBZ3820 Jeu de vis : Flotteurs AeroScout HBZ3823 Entretoises en fibre de carbone (2) HBZ3821 Gouvernail marin avec support et vis HBZ3824... - Seite 31 • L’avion décollera une fois la vitesse de vol atteinte. Aileron vers le haut Aileron vers le bas Direction du vent 45º Déplacez l’avion à un angle de 45° par rapport au vent. Aeroscout S 1.1m Float Set...
- Seite 32 AVVISO Tutte le istruzioni, le garanzie e altri documenti pertinenti sono soggetti a modifiche a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito www.horizonhobby.com o towerhobbies.com e fare clic sulla sezione Support del prodotto.
- Seite 33 1. Con un cacciavite esagonale da 1,5 mm, montare l’albero del timone di navigazione al timone. M2 x 8mm M1,7 x 6mm 2. Montare il supporto del montante anteriore con le de viti in dotazione (M2,5 x 15 mm). M2,5 x 15mm Aeroscout S 1.1m Float Set...
- Seite 34 3. Montare il montante anteriore al supporto del montante con le de viti in dotazione (M3 x 10mm). 4. Far scorrere i montanti posteriori destro e sinistro nel supporto del montante posteriore. M3 x 10mm ®...
- Seite 35 5. Montare montanti, traverse in carbonio e galleggianti con le viti in dotazione (M3 x 45 mm). M3 x 45mm Aeroscout S 1.1m Float Set...
- Seite 36 Montaggio del set di galleggianti - Fusoliera originale 1. Con un cacciavite esagonale da 1,5 mm, montare la vite M1,7 x 6 mm nel timone di navigazione. M1,7 x 6mm 2. Inserire l’asta di torsione nel foro da 2 mm. L’asta passerà...
- Seite 37 Regolare se necessario prima di applicare la colla nel passaggio successivo. 5. Applicare super colla a media viscosità nella fessura intagliata al punto 2. Quando la colla è asciutta, coprire la fessura con gli adesivi per incisioni. INCISION STICKERS Aeroscout S 1.1m Float Set...
- Seite 38 6. Il nastro biadesivo è fissato sul supporto del montante anteriore. Fissare il supporto del montante anteriore al supporto del carrello anteriore esistente. Avanti Avanti Sinistro Destro Posteriore 7. Applicare super colla negli spazi tra il supporto del carrello anteriore e il supporto del montante anteriore. ®...
- Seite 39 9. Montare il montante anteriore al supporto del montante con le de viti in dotazione (M3 x 10mm). 10. Far scorrere i montanti posteriori destro e sinistro nel supporto del montante posteriore. M3 x 10mm Aeroscout S 1.1m Float Set...
-
Seite 40: Pezzi Di Ricambio
11. Montare montanti, traverse in carbonio e galleggianti con le viti in dotazione (M3 x 45 mm). M3 x 45mm Pezzi di ricambio Pezzo # Descrizione Pezzo # Descrizione HBZ3820 Set di viti: Galleggianti AeroScout HBZ3823 Barre trasversali in fibra di carbonio (2) HBZ3821 Timone di navigazione con montante e viti HBZ3824... - Seite 41 Atterraggio sull’acqua: • Determinare dove e in quale direzione si desidera atterrare, preferibilmente controvento. Alettone su Alettone giù La direzione del vento 45º Fare le operazioni di flottaggio con il vento a 45°. Aeroscout S 1.1m Float Set...
