5. VORAUSSETZUNGEN FÜR PROJEKTIERUNG UND MONTAGE
5.4. Örtliche und ökologische Gegebenheiten
• Stellen Sie sicher, dass die Angaben unter Punkt 5.1 'Nötige Angaben zur Projektierung' bereits an den
Hersteller Fa. SL Rack GmbH weitergegeben wurden.
5.4.1. Gelände
Das Freiflächensystem ist für die Montage auf nahezu ebenem Gelände entwickelt.
• Prüfen Sie bereits vor der Planung das Gelände.
• Ebnen Sie das Gelände ggfs. mit entsprechenden Baumaschinen.
• Lassen Sie nach Erdabreiten von einem Geologen prüfen, ob eine Verdichtung des Erdreichs nötig
wird.
Bei stärkeren Geländeneigungen muss im Einzelfall geprüft werden, ob lokale Verstärkungen möglich sind,
was aber auch zuvor in der Planung berücksichtigt werden muss.
5.4.2. Geländeabweichungen berücksichtigen

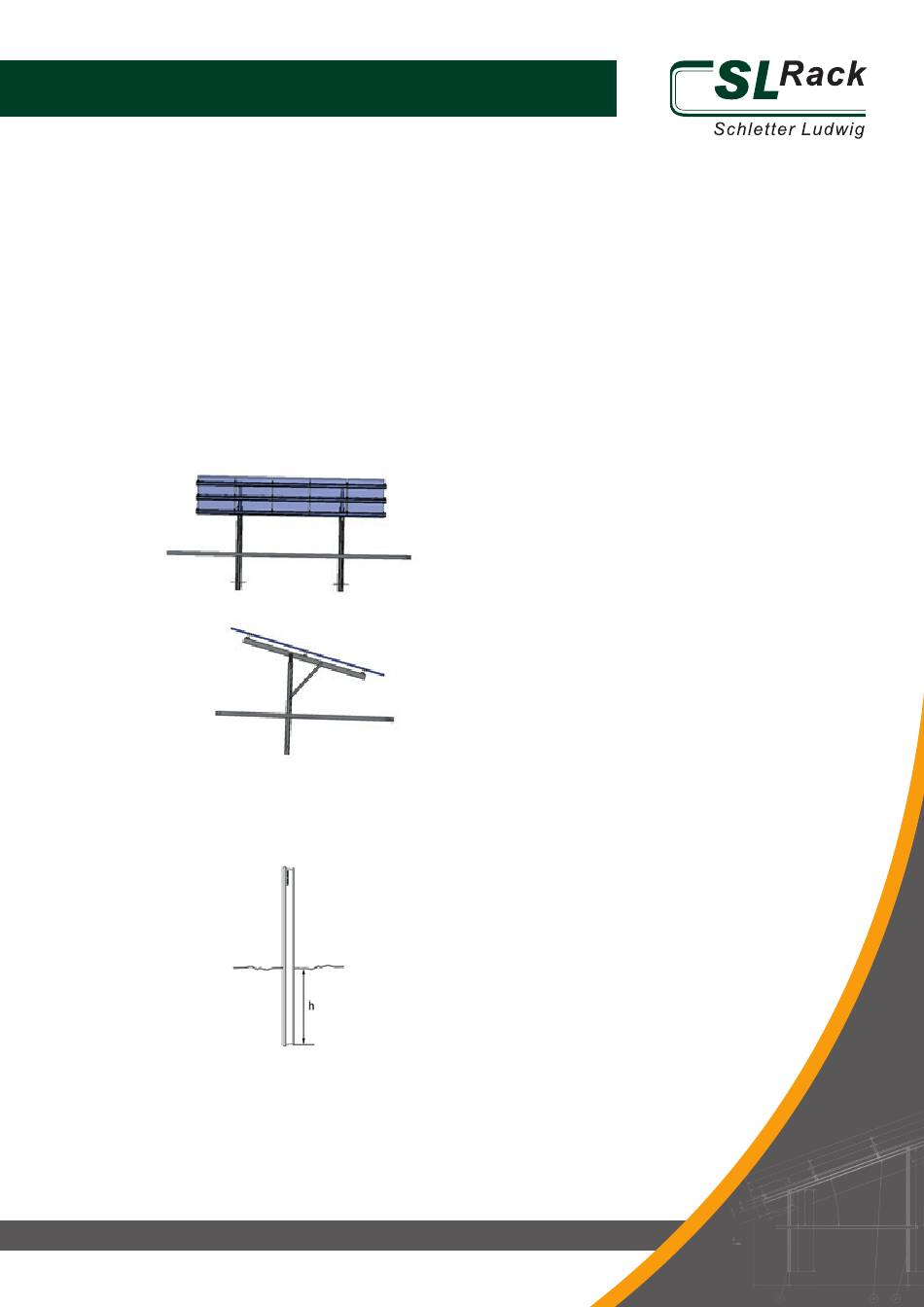

Skizze: Einbindetiefe Rammfundament
SL Rack GmbH | Tel.: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de
Mögliche Toleranzwerte in der Geländeneigung
Die maximale Geländeneigung in Ost-West-Richtung be-
10 %
trägt
. Diese ergibt sich aus der Hangbeschaffenheit,
der Bodenzusammensetzung sowie der Lage des Tisches,
usw.
Die maximale Geländeneigung in Nord-Süd-Richtung
35°
beträgt
(Richtwert).
In Bezug auf statische Berechnungen sind evtl. Zusatz-
maßnahmen notwendig, z.B. Versteifungen.
Höhenunterschiede des Bodens können über die Ramm-
fundamente nur begrenzt ausgeglichen werden.
Die Einbindetiefe der einzelnen Rammfundamente kann
gegenüber den Vorgaben in der Systemstatik um
± 50 mm
abweichen.
• Klären Sie größere Geländeabweichungen
im Vorfeld ab.
Diese müssen bei der statischen Tragwerks-
planung berücksichtigt werden.
15
